Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F887-NO |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 25 |
| Herausraghöhe (mm) | 9 |
| Durchmesser Kopfform (mm) | 3 |
| Durchmesser Mantel (mm) | 2.46 |
| Durchmesser Kragen (mm) | 3.5 |
| Durchmesser Pressring (mm) | 3.5 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 17K |
| Werkstoff Kopfform | Kunststoff |
| Beschichtung Kopfform | Unbeschichtet |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M3X0,35 |
| Schlüsselweite (mm) | 2,5 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 40 |
| Schaltweg (mm) | 1.7 |
Grafiken
Beschreibung des Produkts

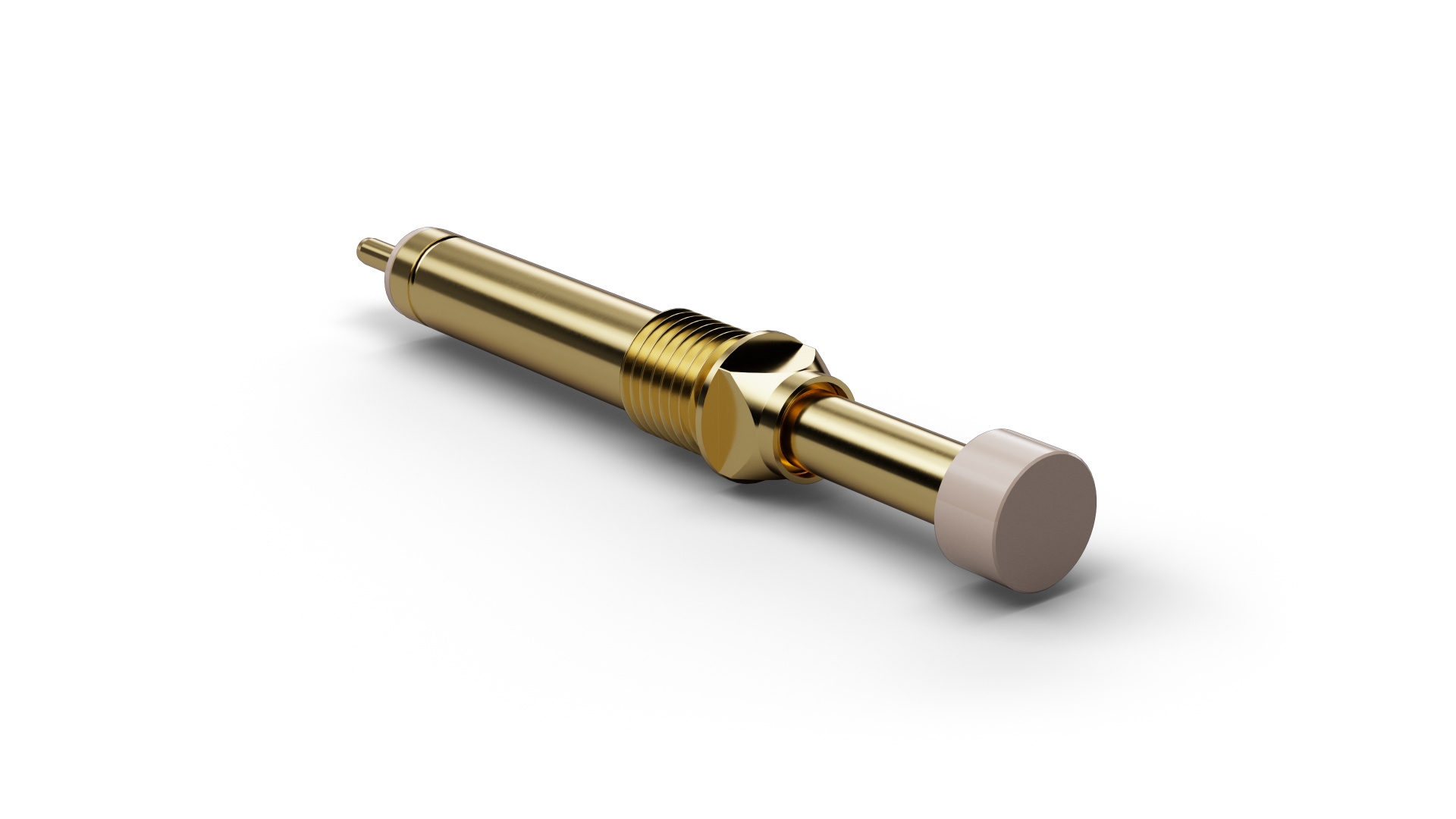

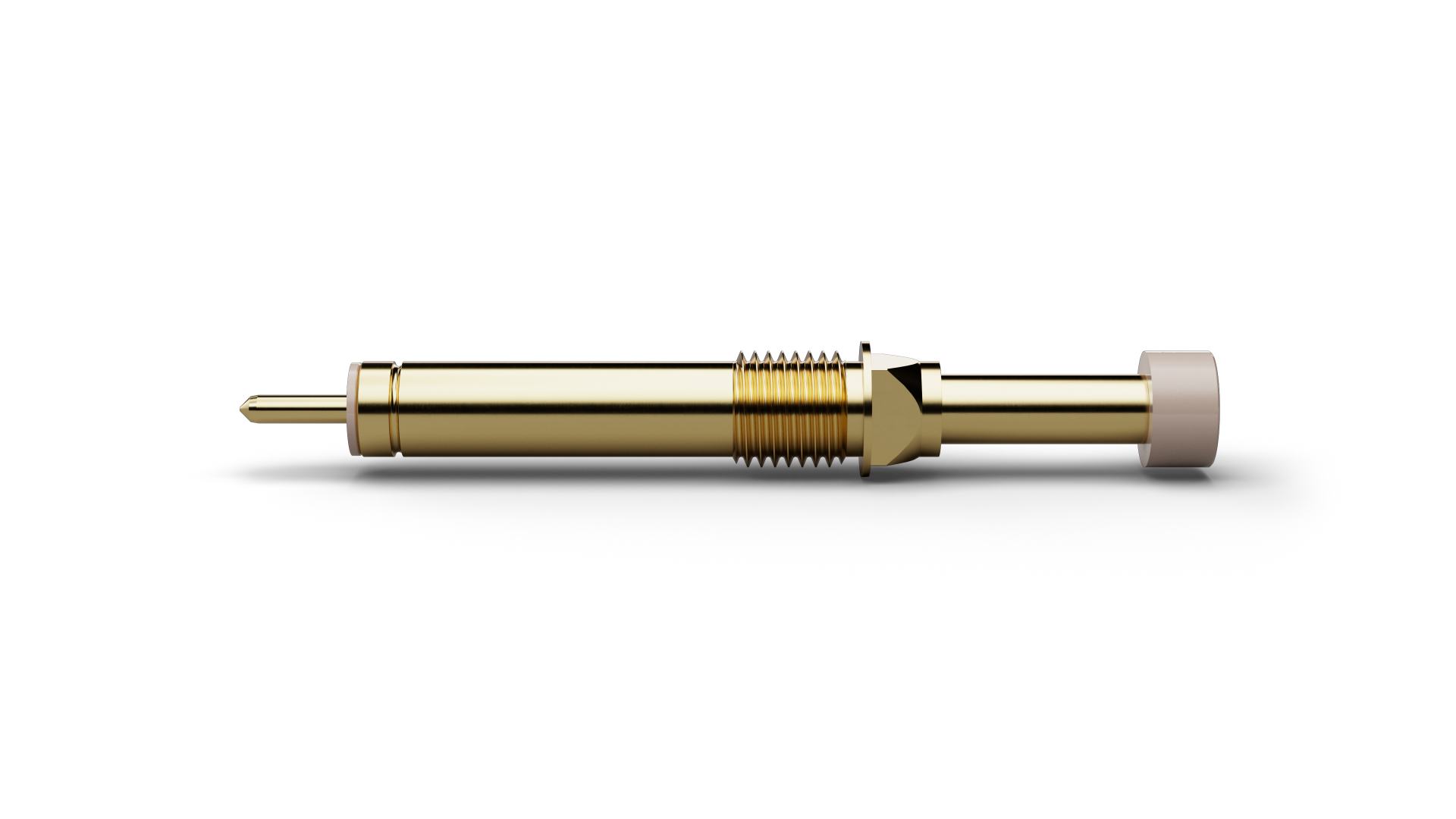

F88717K300U150 (Artikelnummer 1030478) ist ein Schaltstift für die kombinierte elektrische Kontaktierung und Anwesenheits- beziehungsweise Positionsprüfung. F88717K300U150 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. F88717K300U150 ist als NO (Normally Open) spezifiziert. Der Schaltweg von F88717K300U150 ist mit 1,7 mm angegeben. Die Ausführung kombiniert ein Raster von 4 mm / 157 mil mit Kopfform 17K und einem Kopfdurchmesser von 3 mm. Die elektrische Auslegung von F88717K300U150 sieht 10 A Dauerstrom vor.
