Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Tellernadel |
| Typ/Familie | F732SP |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 34.9 |
| Herausraghöhe (mm) | 9.5 |
| Durchmesser Kopfform (mm) | 0.7 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| A-Pindurchmesser (mm) | 0.7 |
| B-Tellerdurchmesser (mm) | 1.8 |
| C-Pinlänge (mm) | 2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

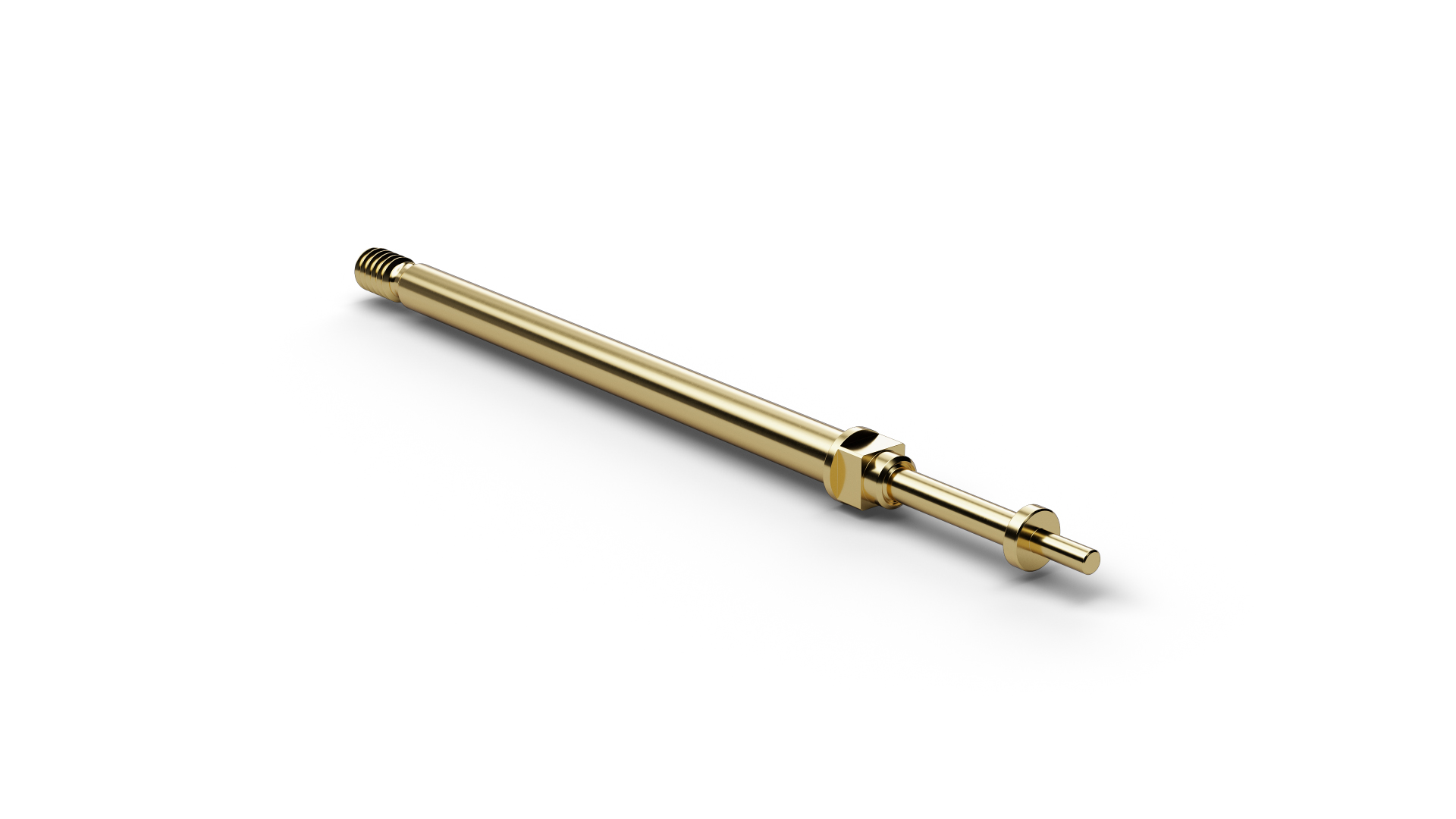

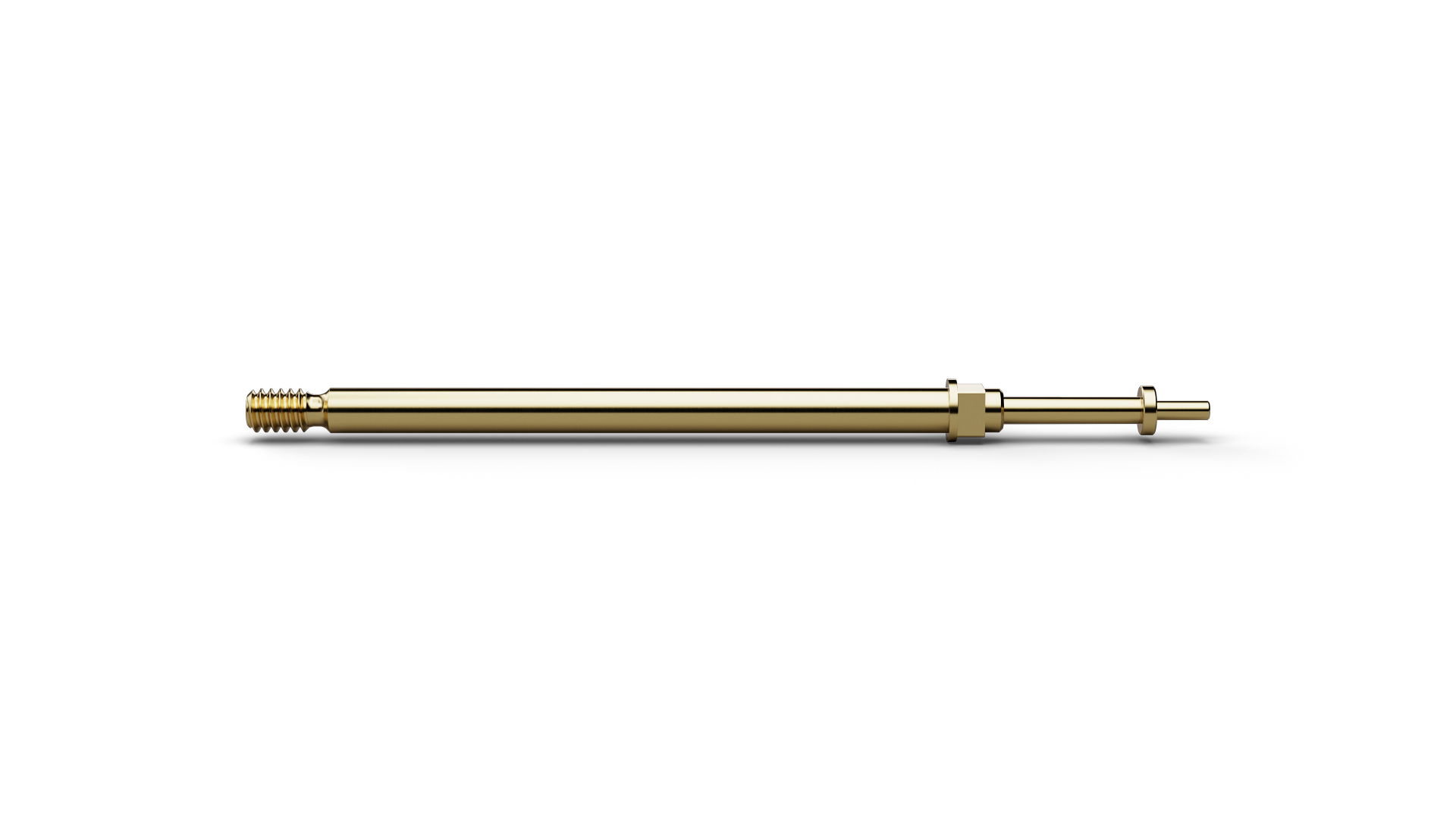

F73216B0043G300SP (Artikelnummer 1032314) gehört zu den Tellernadeln für elektrische Positions- und Anwesenheitsprüfungen im Wire-Harness-Test. Bei F73216B0043G300SP entsteht der elektrische Kontakt erst bei der vorgesehenen Eindringtiefe; dadurch eignet sich die Tellernadel für Positions- und Anwesenheitsprüfungen an Steckverbindern. Die Kontaktgeometrie ist durch Pindurchmesser 0,7 mm, Tellerdurchmesser 1,8 mm, Pinlänge 2 mm gekennzeichnet. Bei F73216B0043G300SP treffen ein Raster von 2,54 mm / 100 mil, 300 cN Federkraft und 4 mm empfohlener Federweg zusammen. Für F73216B0043G300SP ist ein Dauerstrom von 5 A angegeben. Der Kolben von F73216B0043G300SP besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
