Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | HCB063 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | B |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 43.7 |
| Herausraghöhe (mm) | 12.9 |
| Durchmesser Kopfform (mm) | 1.8 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 29 |
| Kopfform 2 | 18 |
| Werkstoff Kopfform | Kupfer-Beryllium |
| Beschichtung Kopfform | Gold |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Block | Messing |
| Beschichtung Block | Silber |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 170 |
| Federkraft (cN) | 2000 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 100 |
| Typ. Durchgangswiderstand (mOhm) | 3 |
Grafiken
Beschreibung des Produkts

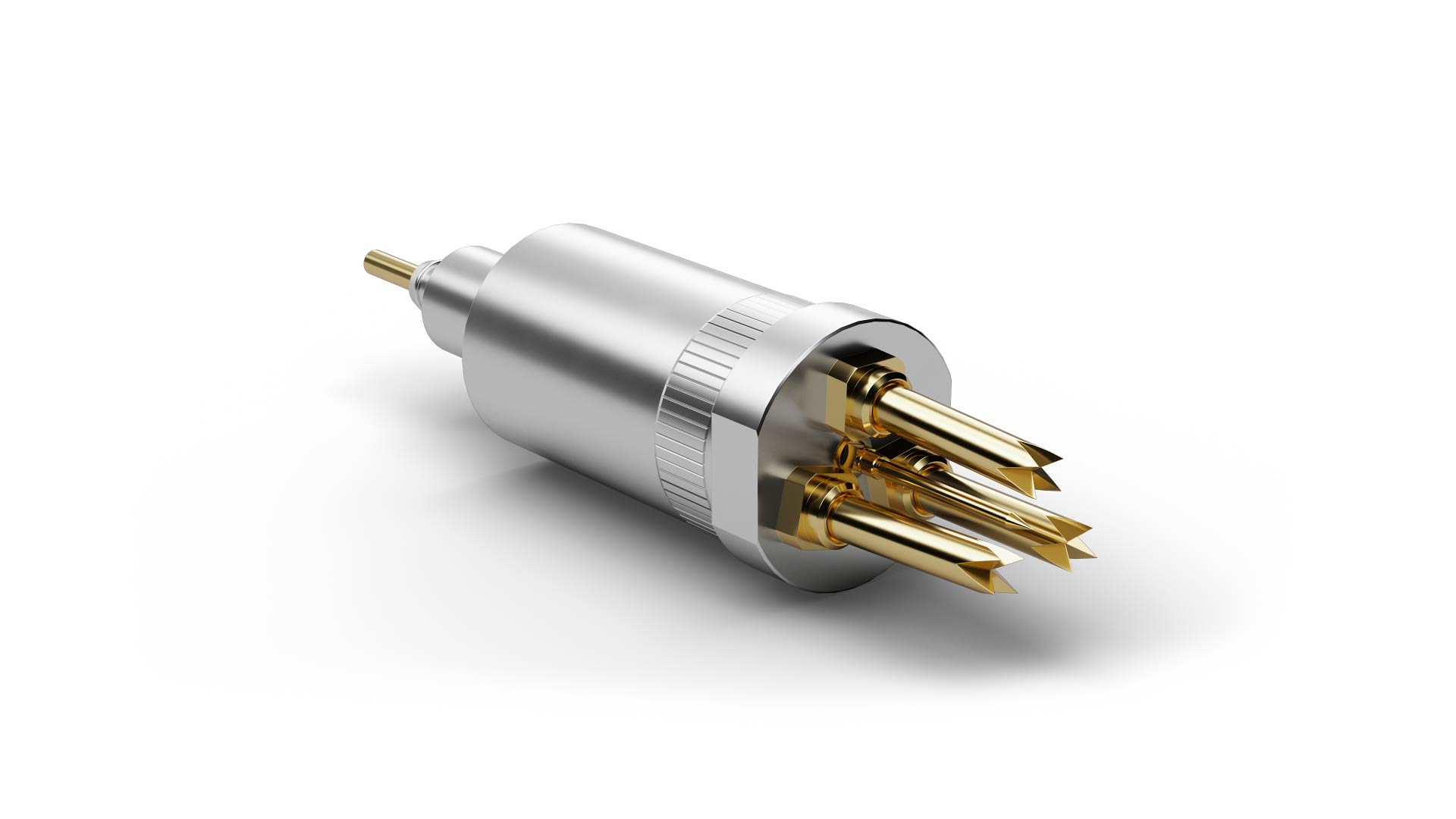

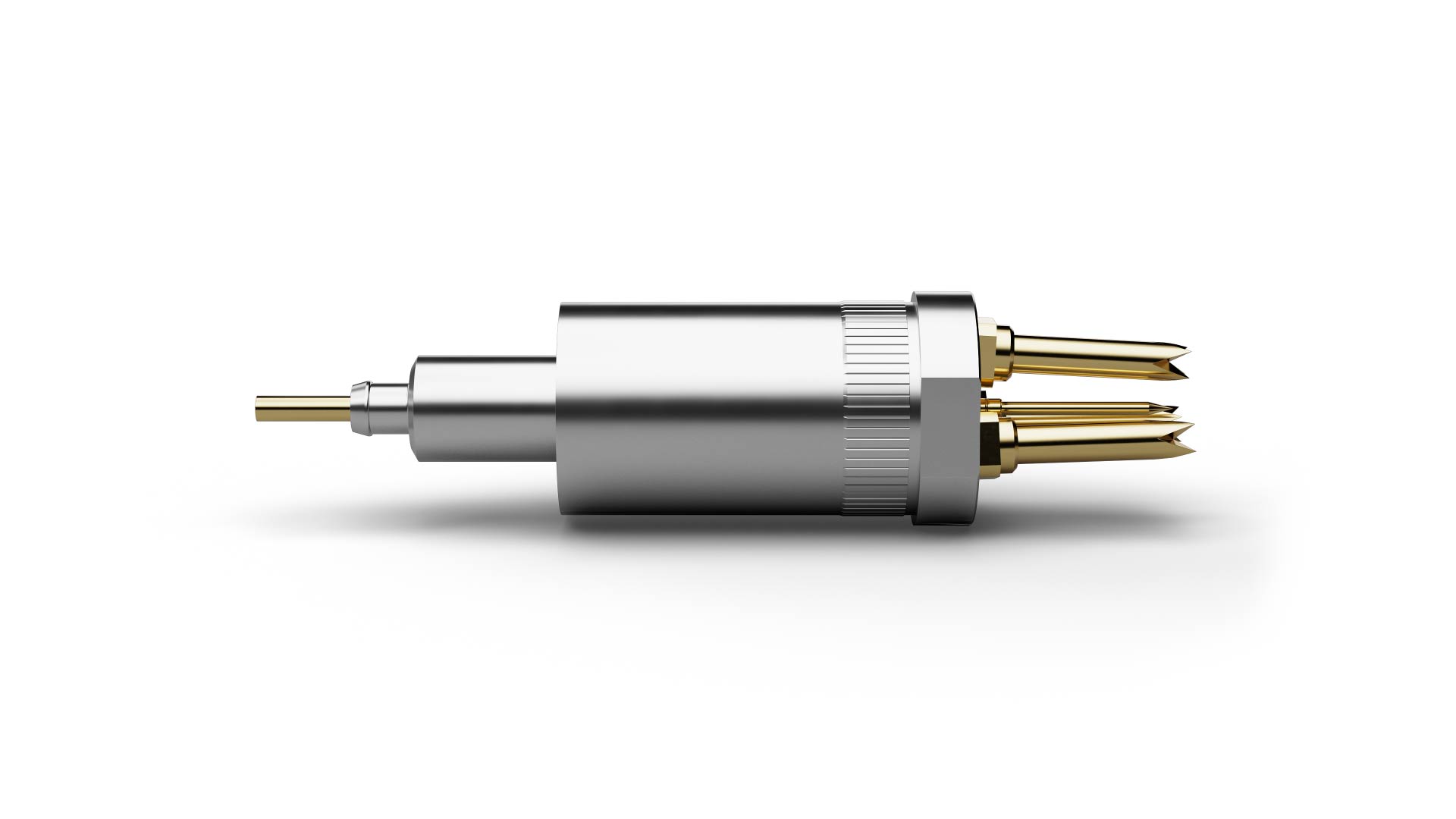

Der Hochstromblock HCB063B29MS20 (Artikelnummer 1033312) ist ein Verbindungselement für Prüfaufbauten mit hohen elektrischen Strömen. Bei HCB063B29MS20 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCB063B29MS20 bündelt die blockförmige Bauart eine belastbare Stromkontaktierung in einer definierten Schnittstelle; Stromtragfähigkeit, Kontaktwiderstand und thermische Randbedingungen bestimmen die Auslegung. Für HCB063B29MS20 ist als Anwendungsbereich Batteriekontaktierung vorgesehen. Der Dauerstrom von HCB063B29MS20 beträgt 100 A. Bei HCB063B29MS20 besitzt die Kopfform 29 (4-Punkt-Krone) einen Durchmesser von 1,8 mm.
