Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | HCB056 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | D |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 44.2 |
| Herausraghöhe (mm) | 12.8 |
| Durchmesser Kopfform (mm) | 1 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 29 |
| Kopfform 2 | 18 |
| Werkstoff Kopfform | Kupfer-Beryllium |
| Beschichtung Kopfform | Gold |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Block | Messing |
| Beschichtung Block | Silber |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Stahl |
| Beschichtung Kolben 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 1100 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 50 |
| Typ. Durchgangswiderstand (mOhm) | 3 |
Grafiken
Beschreibung des Produkts

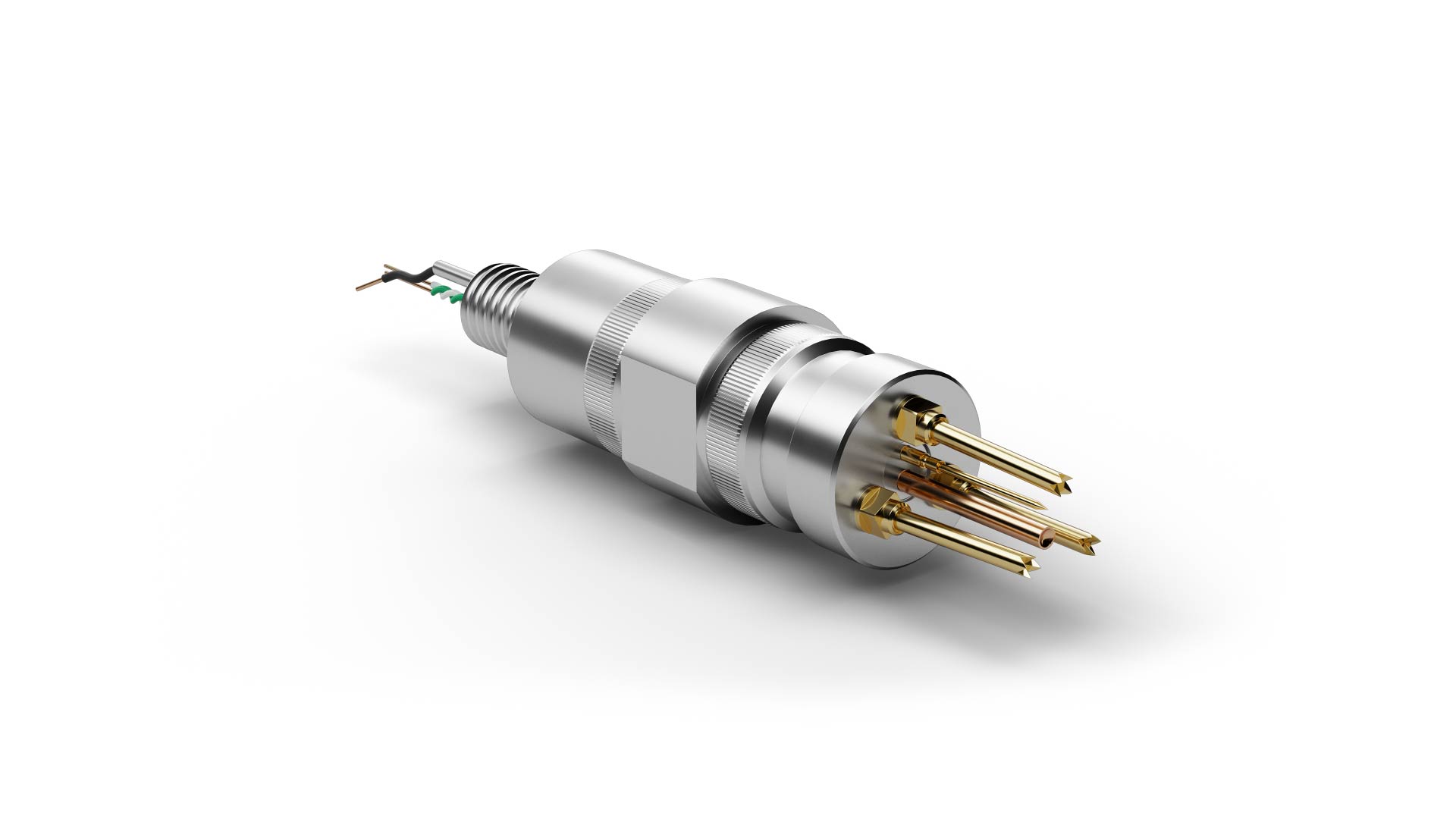

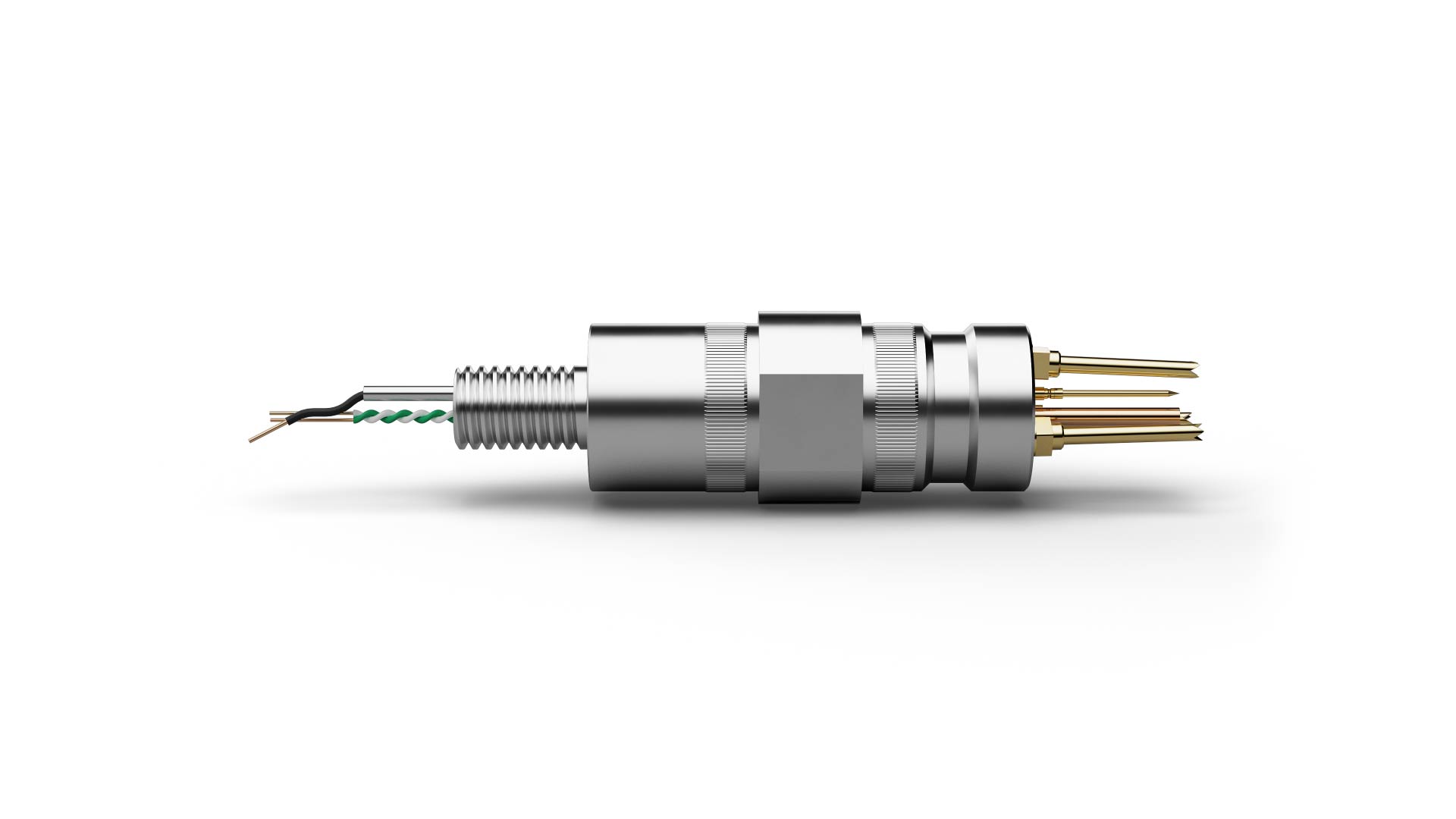

Der Hochstromblock HCB056D29MS11TYPK (Artikelnummer 1034108) ist ein Verbindungselement für Prüfaufbauten mit hohen elektrischen Strömen. Bei HCB056D29MS11TYPK stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCB056D29MS11TYPK bündelt die blockförmige Bauart eine belastbare Stromkontaktierung in einer definierten Schnittstelle; Stromtragfähigkeit, Kontaktwiderstand und thermische Randbedingungen bestimmen die Auslegung. Für HCB056D29MS11TYPK ist als Anwendungsbereich Batteriekontaktierung vorgesehen. Der Dauerstrom von HCB056D29MS11TYPK beträgt 50 A. Bei HCB056D29MS11TYPK besitzt die Kopfform 29 (4-Punkt-Krone) einen Durchmesser von 1 mm.
