Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F785 |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | L |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 44 |
| Herausraghöhe (mm) | 22 |
| Durchmesser Kopfform (mm) | 1.2 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3 |
| Durchmesser Pressring (mm) | 3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 14 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 80 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 6.4 |
| Federweg max. (mm) | 8 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 25 |

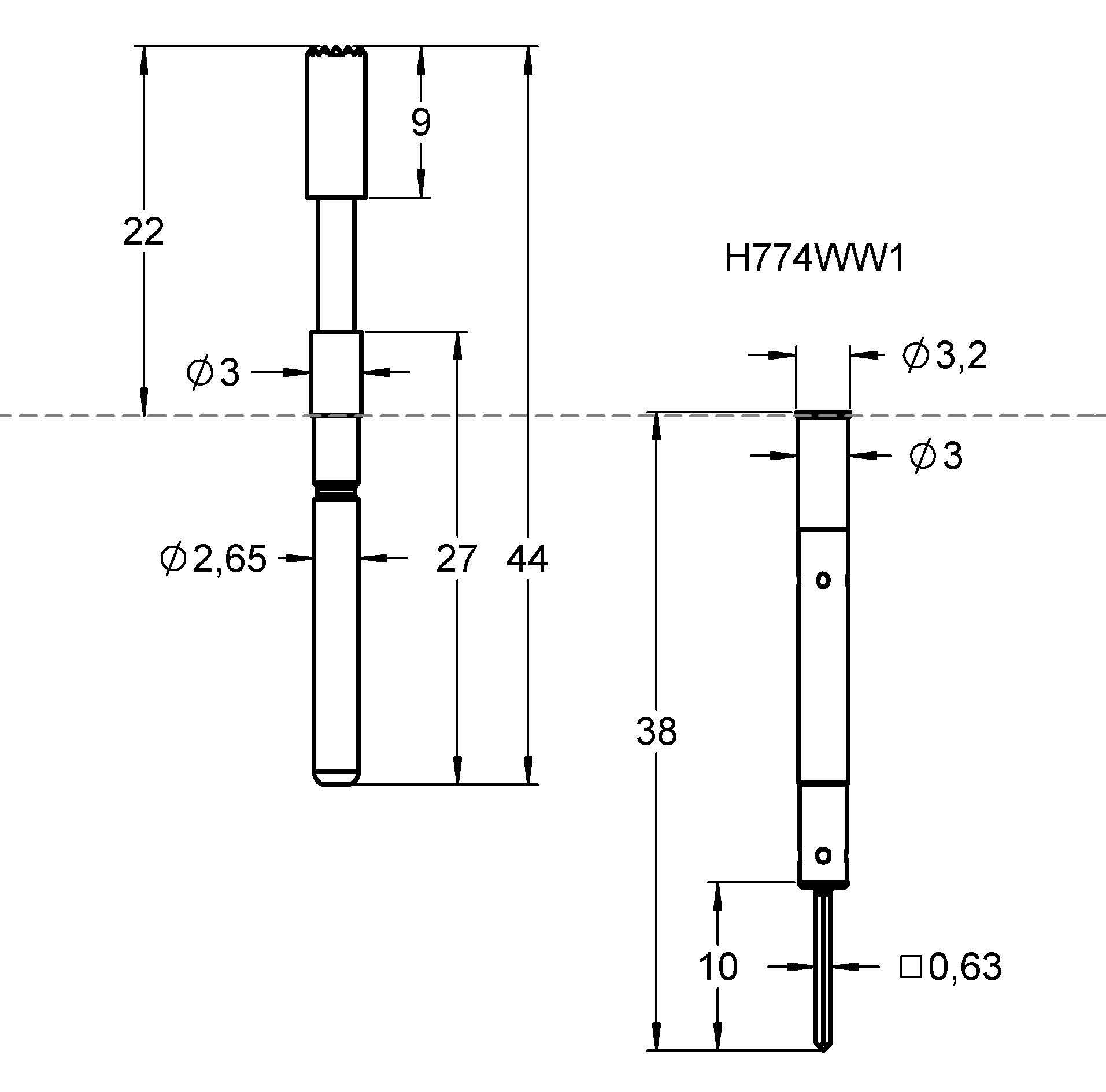

Grafiken

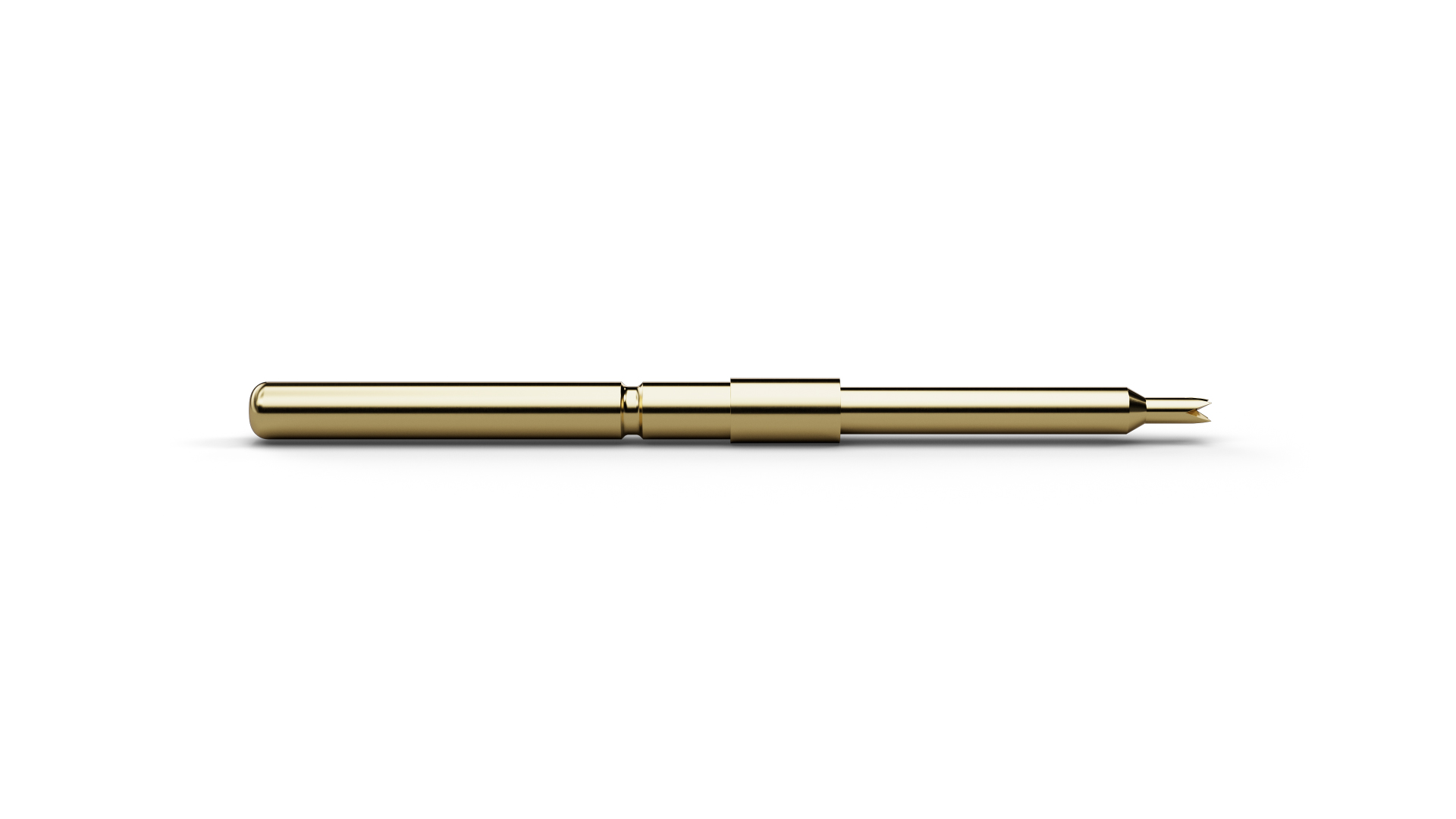

Beschreibung des Produkts
F78514S120L300L (Artikelnummer 1035639) ist ein Basis Kontaktstift für reproduzierbare, temporäre elektrische Verbindungen zwischen Prüfsystem und Testpunkt. Mit Kopfform 14 (4-Punkt-Krone, abgesetzt (selbstreinigend)) verbindet F78514S120L300L den ICT/FCT-Einsatz mit einer Geometrie für Padoberflächen und gelötete Pins, bei denen die Kronengeometrie Rückstände oder Oxidschichten durchdringen kann. Die Ausführung kombiniert ein Raster von 3,5 mm / 138 mil mit Kopfform 14 (4-Punkt-Krone, abgesetzt (selbstreinigend)) und einem Kopfdurchmesser von 1,2 mm. Für F78514S120L300L sind 10 A Dauerstrom und 25 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F78514S120L300L besteht aus Stahl und ist mit Langzeitgold beschichtet.
