Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | P-T / P197T-L080 |
| Raster (mm / mil) | 3,00 / 118 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 8 |
| Herausraghöhe (mm) | 3.5 |
| Durchmesser Kopfform (mm) | 1.3 |
| Durchmesser Mantel (mm) | 1.97 |
| Durchmesser Kragen (mm) | 2.53 |
| Durchmesser Pressring (mm) | 2.53 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 40 |
| Federkraft (cN) | 130 |
| Federweg empf. (mm) | 1.5 |
| Federweg max. (mm) | 2.2 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 9 |
| Typ. Durchgangswiderstand (mOhm) | 100 |
Grafiken
Beschreibung des Produkts

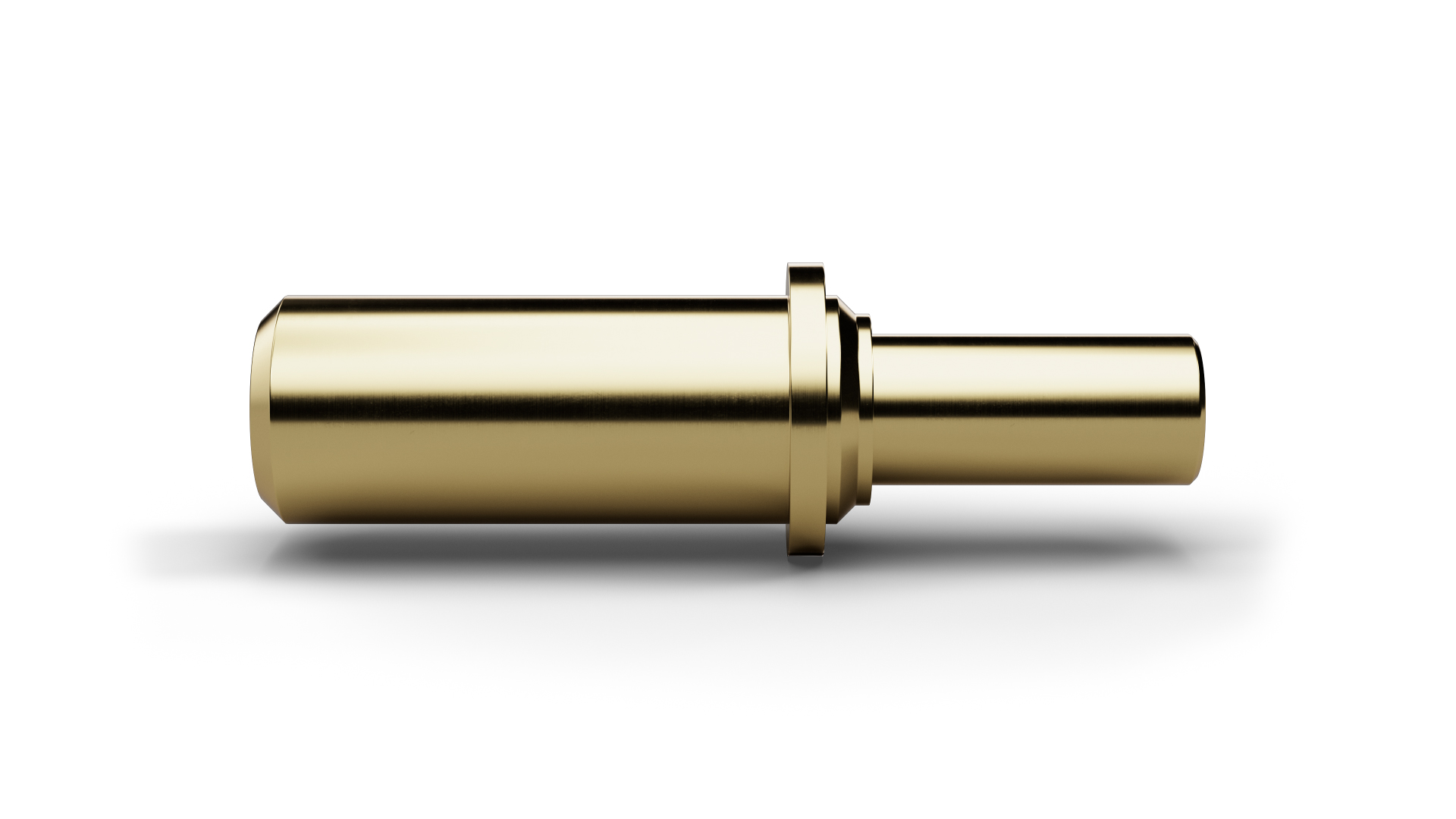

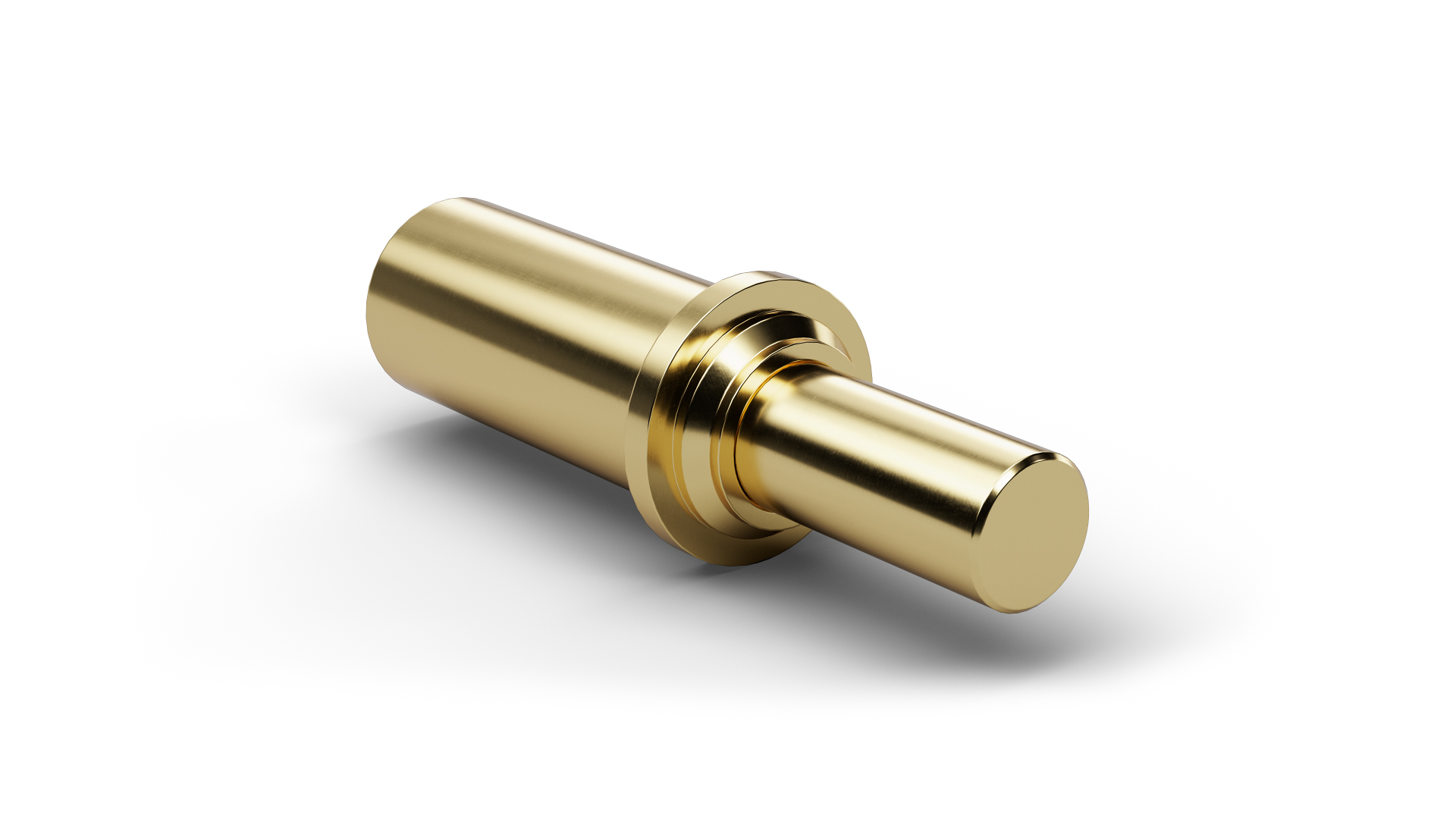

Der Pogo Connector P19716B130G130TL080ST (Artikelnummer 1036122) ist ein gefederter Kontakt für wiederholt lösbare elektrische Verbindungen. Als gefederte, lösbare Schnittstelle eignet sich P19716B130G130TL080ST für wiederholte Kontaktzyklen, etwa bei Lade- und Datenkontakten oder anderen schnell lösbaren elektrischen Verbindungen. Bei P19716B130G130TL080ST treffen ein Raster von 3 mm / 118 mil, 130 cN Federkraft und 1,5 mm empfohlener Federweg zusammen. P19716B130G130TL080ST ist für 9 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 100 mΩ. Kopfform 16 (Flachkopf) besitzt einen Durchmesser von 1,3 mm. Der Kolben von P19716B130G130TL080ST besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
