Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | H875 |
| Raster (mm / mil) | 2,54 / 100 |
| Zusatzdefinition | Kombihülse (luftdicht) |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 42.9 |
| Durchmesser außen (mm) | 2 |
| Durchmesser Rändel (mm) | 2.05 |
| Höhe Bund (mm) | 0.2 |
| Gewinde Innen | 1,6 |
| Materialien und Oberflächen | |
|---|---|
| Werkstoff, Beschichtung | Messing, Gold |
| Mechanische Spezifikationen | |
|---|---|
| Gewinde Innen | 1,6 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 1 |
Grafiken
Beschreibung des Produkts

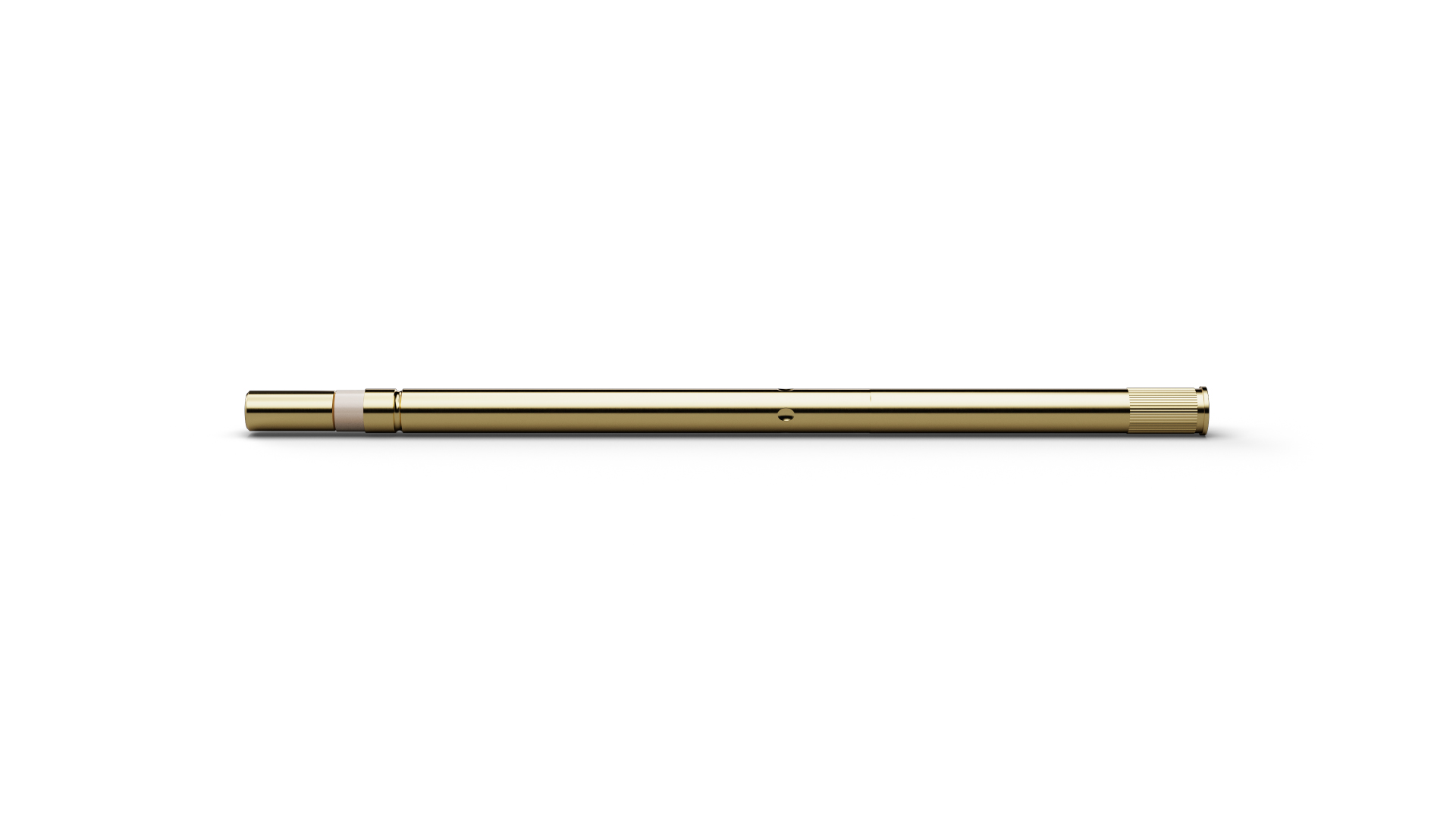

H875KBAT (Artikelnummer 1037129) ist eine Hülse für den passenden Schaltstift und definiert dessen Einbaulage im Prüfadapter. Als Hülse führt und positioniert H875KBAT den passenden Kontaktstift; je nach Ausführung übernimmt die Hülse zusätzlich die elektrische Anbindung oder Isolation und ermöglicht einen kontrollierten Stiftwechsel bei Wartung. Für H875KBAT sind vor allem die passende Stiftfamilie, die Einbaumaße und – sofern relevant – Anschluss- oder Isolationsausführung entscheidend.
