Startseite › Produkte › Produktfinder › F10035S150P200HP

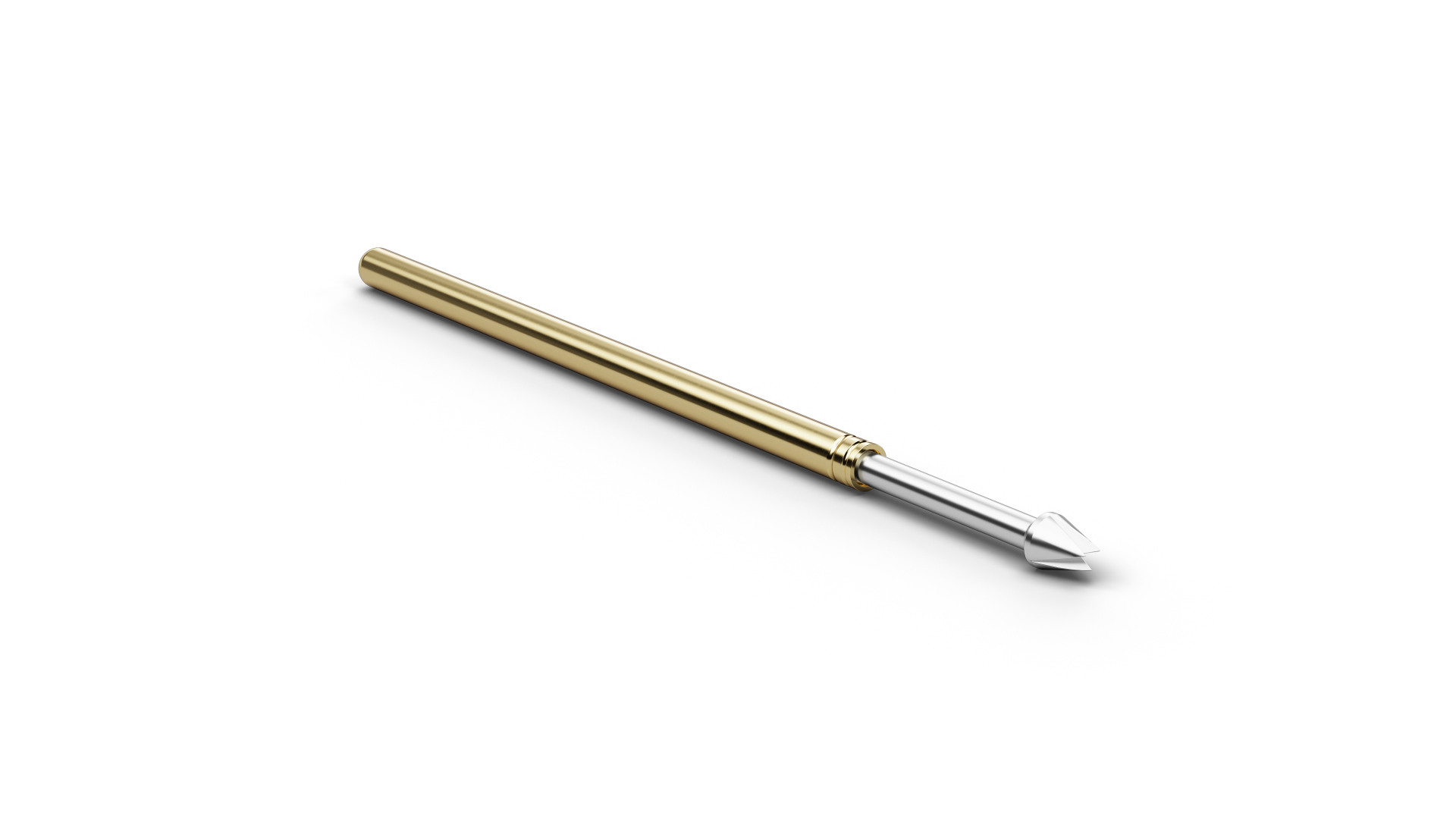

F10035S150P200HP Perspective 1 F10035S150P200HP Perspective 2

Basis Kontaktstifte (100 mil) F10035S150P200HP

Artikelnummer 1038017

Technisches Datenblatt

Menge

Technische Daten

Allgemeines
Aufbau Basis Kontaktstift
Typ/Familie F100HP
Raster (mm / mil) 2,54 / 100
Temperatur -45°C...+80°C
Zusatzdefinition HP
Dimensionen
Gesamtlänge (mm) 33.3
Herausraghöhe (mm) 8.4
Durchmesser Kopfform (mm) 1.5
Durchmesser Mantel (mm) 1.37
Materialien und Oberflächen
Kopfform 35
Werkstoff Kolben Stahl
Beschichtung Kolben Progressive
Werkstoff Mantel Bronze
Beschichtung Mantel Gold
Werkstoff Feder Federstahl
Beschichtung Feder Silber
Mechanische Spezifikationen
Vorspannung (cN) 130
Federkraft (cN) 200
Federweg empf. (mm) 4.3
Federweg max. (mm) 6.3
Treffergenauigkeit +/- (mm) 0.08
Elektrische Spezifikationen
Dauerstrom (A) 5
Typ. Durchgangswiderstand (mOhm) 20

Grafiken

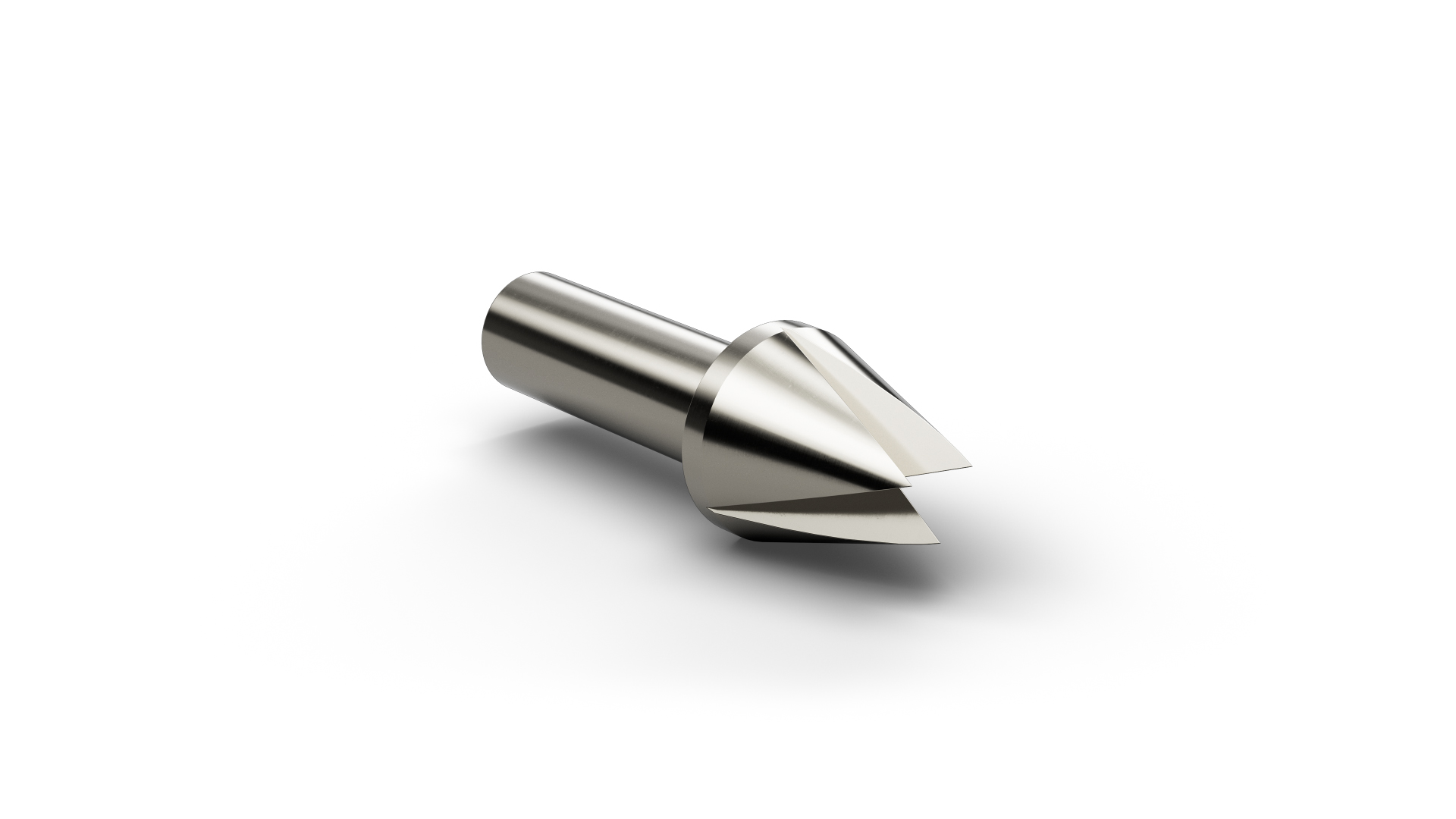

F10035S150P200HP Familienzeichnung F10035S150P200HP Kopfform 1

Beschreibung des Produkts

F10035S150P200HP (Artikelnummer 1038017) ist ein Basis Kontaktstift für reproduzierbare, temporäre elektrische Verbindungen zwischen Prüfsystem und Testpunkt. Mit Kopfform 35 (3-Punkt-Krone, abgesetzt (selbstreinigend)) verbindet F10035S150P200HP den ICT/FCT-Einsatz mit einer Geometrie für Lötpads und Vias. F10035S150P200HP kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 35 (3-Punkt-Krone, abgesetzt (selbstreinigend)) und einem Kopfdurchmesser von 1,5 mm. F10035S150P200HP ist für 5 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. Bei F10035S150P200HP bilden Progressive Coating und die erhöhte Federvorspannung der HP-Ausführung eine gemeinsame Funktionskombination für schwierige ICT/FCT-Kontaktierungen; OSP, Flussmittelrückstände, Oxidation und Verschmutzung werden dadurch gezielt adressiert.
