Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Tellernadel |
| Typ/Familie | F176SP |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 21 |
| Herausraghöhe (mm) | 9 |
| Durchmesser Kopfform (mm) | 0.4 |
| Durchmesser Mantel (mm) | 1 |
| Durchmesser Kragen (mm) | 1.35 |
| Durchmesser Pressring (mm) | 1.35 |
| A-Pindurchmesser (mm) | 0.4 |
| B-Tellerdurchmesser (mm) | 0.9 |
| C-Pinlänge (mm) | 3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 30 |
| Federkraft (cN) | 80 |
| Federweg empf. (mm) | 2.4 |
| Federweg max. (mm) | 3 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1 |
| Schlüsselweite (mm) | 1,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 20 |

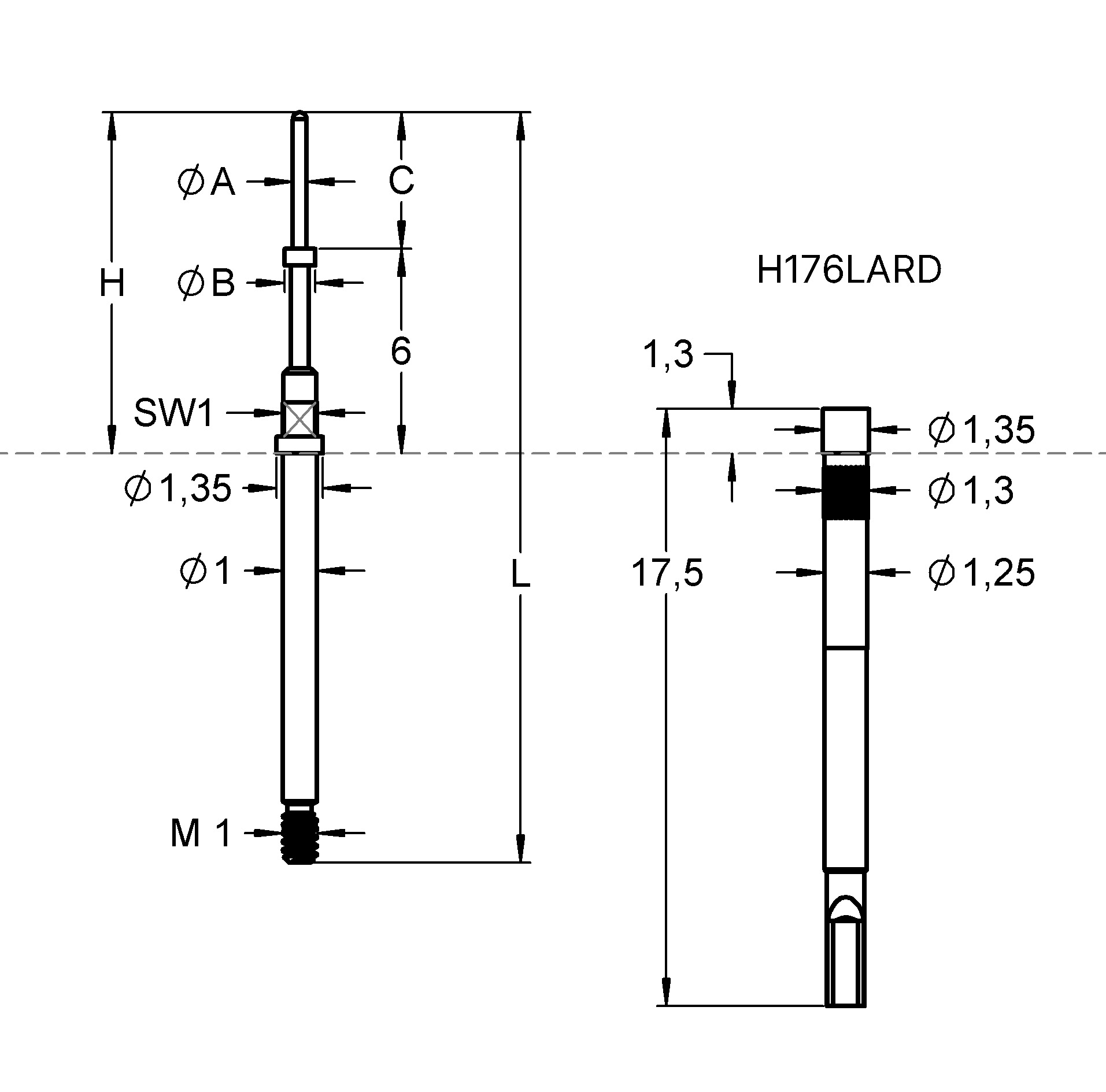

Grafiken
Beschreibung des Produkts

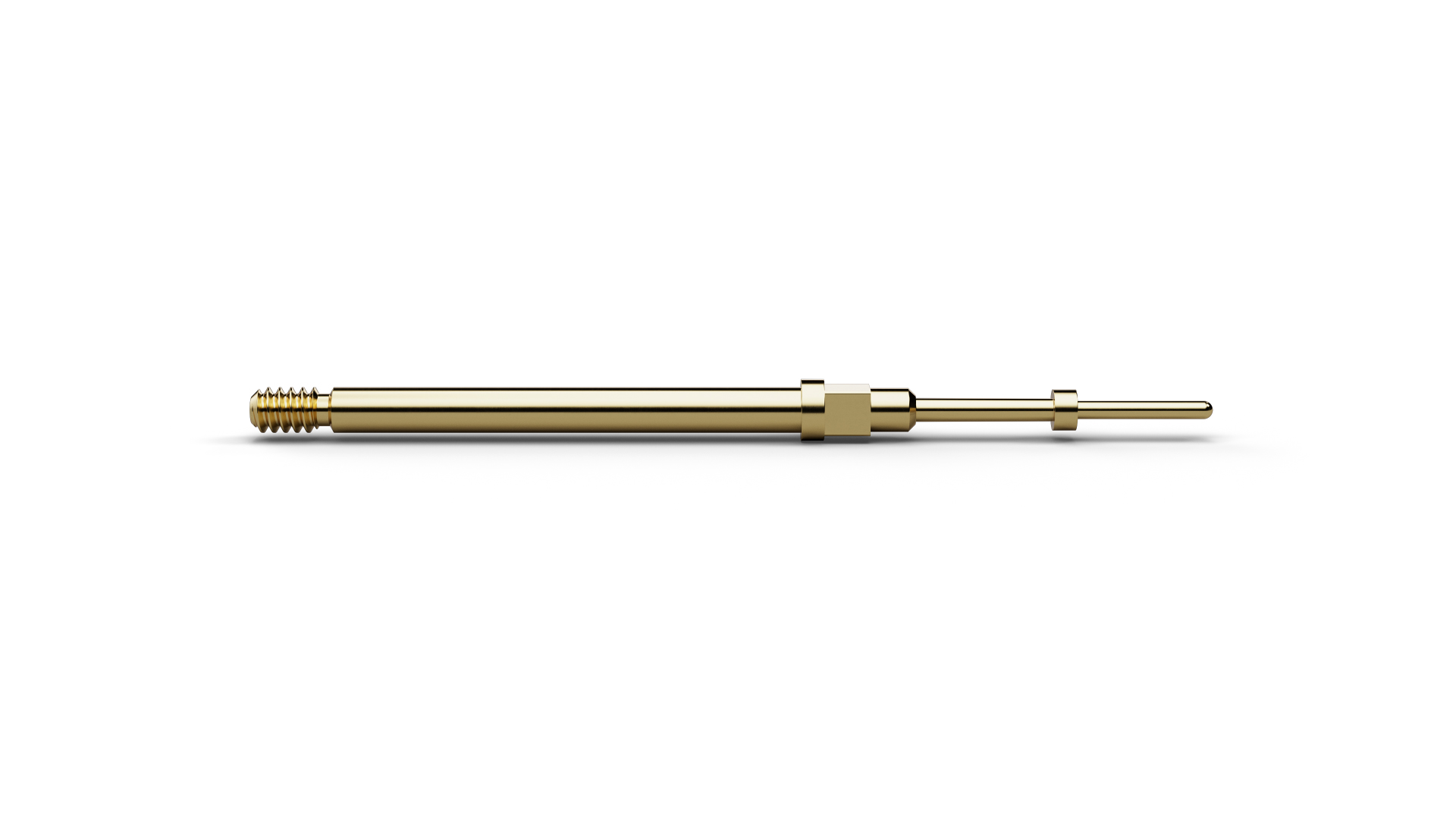

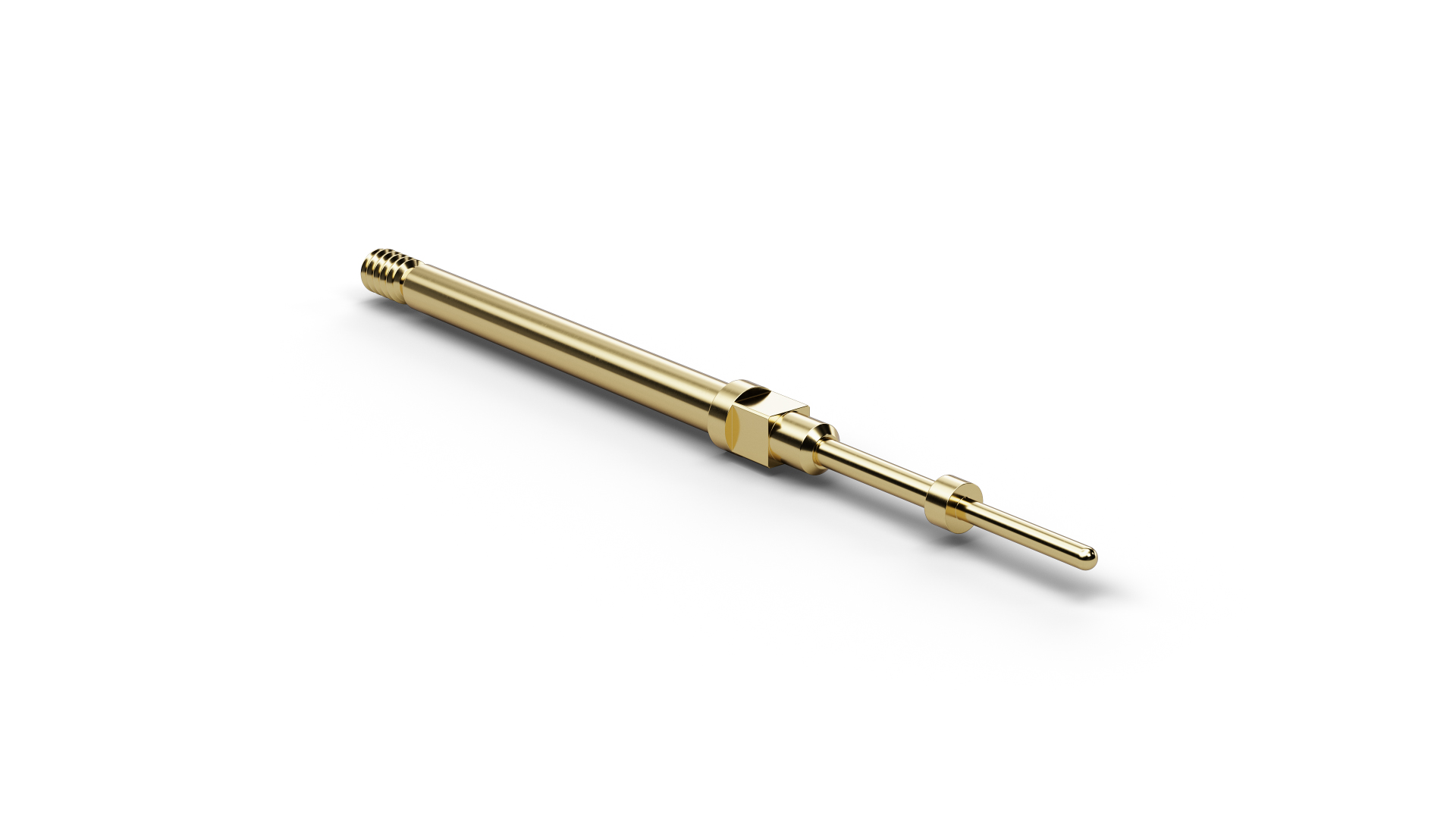

Für Kontaktstellen in Gehäusen und Vertiefungen bietet F17611B0002G080SP (Artikelnummer 1039205) einen flachen Tellerkopf mit definierter Eindringtiefe. Bei F17611B0002G080SP entsteht der elektrische Kontakt erst bei der vorgesehenen Eindringtiefe; dadurch eignet sich die Tellernadel für Positions- und Anwesenheitsprüfungen an Steckverbindern. Die Kontaktgeometrie ist durch Pindurchmesser 0,4 mm, Tellerdurchmesser 0,9 mm, Pinlänge 3 mm gekennzeichnet. Bei F17611B0002G080SP treffen ein Raster von 1,9 mm / 75 mil, 80 cN Federkraft und 2,4 mm empfohlener Federweg zusammen. F17611B0002G080SP ist elektrisch für einen Dauerstrom von 4 A spezifiziert. Der Kolben von F17611B0002G080SP besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
