Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCE04F |
| Raster (mm / mil) | 8,00 / 314 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | B |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 45.3 |
| Herausraghöhe (mm) | 24.2 |
| Durchmesser Kopfform (mm) | 4 |
| Durchmesser Mantel (mm) | 6.9 |
| Durchmesser Kragen (mm) | 6.9 |
| Durchmesser Pressring (mm) | 6.9 |
| Durchmesser Kopfform (mm) 2 | 3.95 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 52 |
| Kopfform 2 | 55 |
| Werkstoff Kolben | Messing |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 600 |
| Federkraft (cN) | 1000 |
| Federweg empf. (mm) | 4.4 |
| Federweg max. (mm) | 5.5 |
| Gewinde | M5X0,5 |
| Schlüsselweite (mm) | 6,0 |
| DUT | HPS 40-2 MALE |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 40 |
| Typ. Durchgangswiderstand (mOhm) | 5 |
| Dauerstrom (A) 2 | 2 |
| Typ. Durchgangswiderstand (mOhm) 2 | 20 |
Grafiken
Beschreibung des Produkts

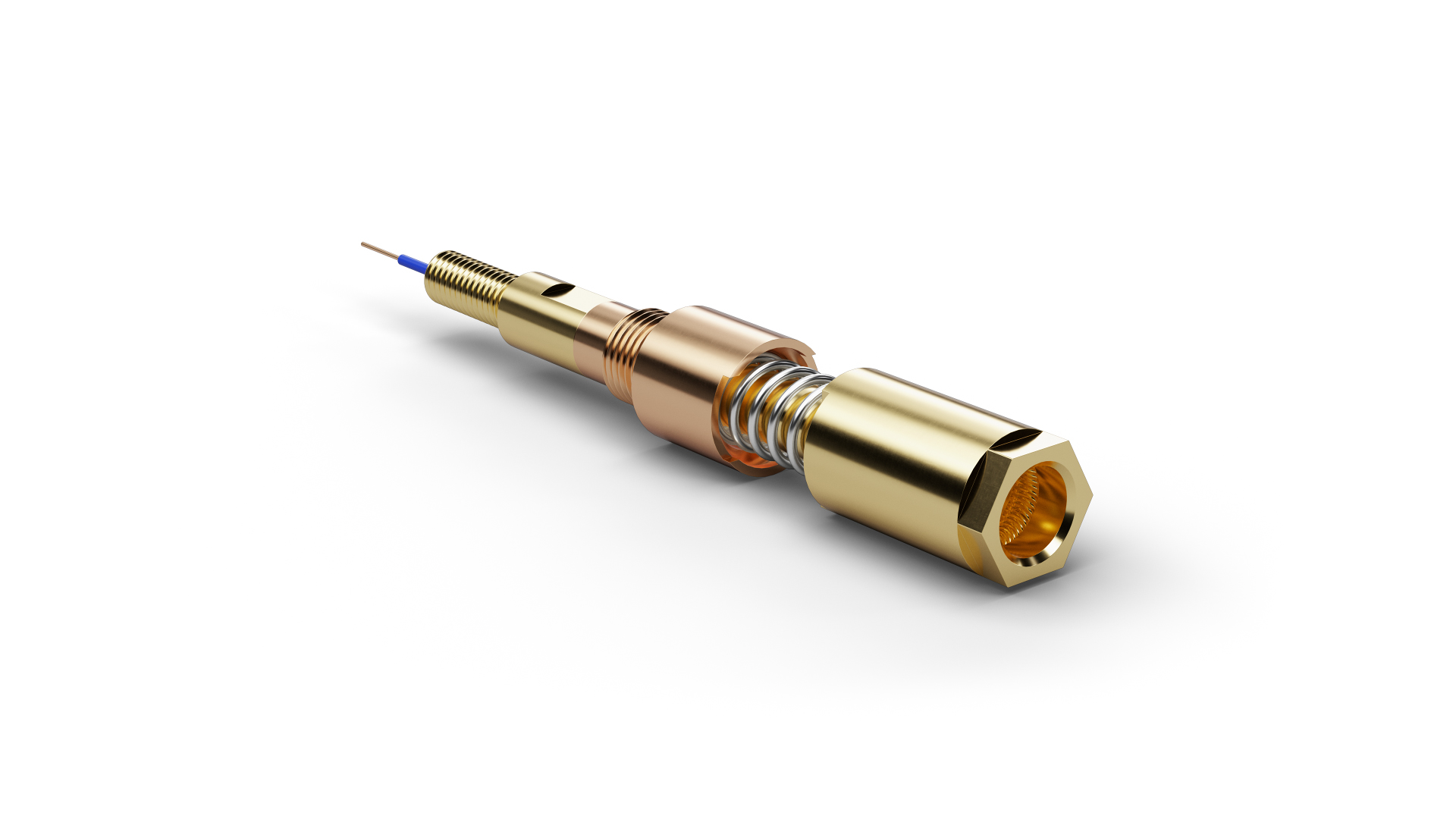

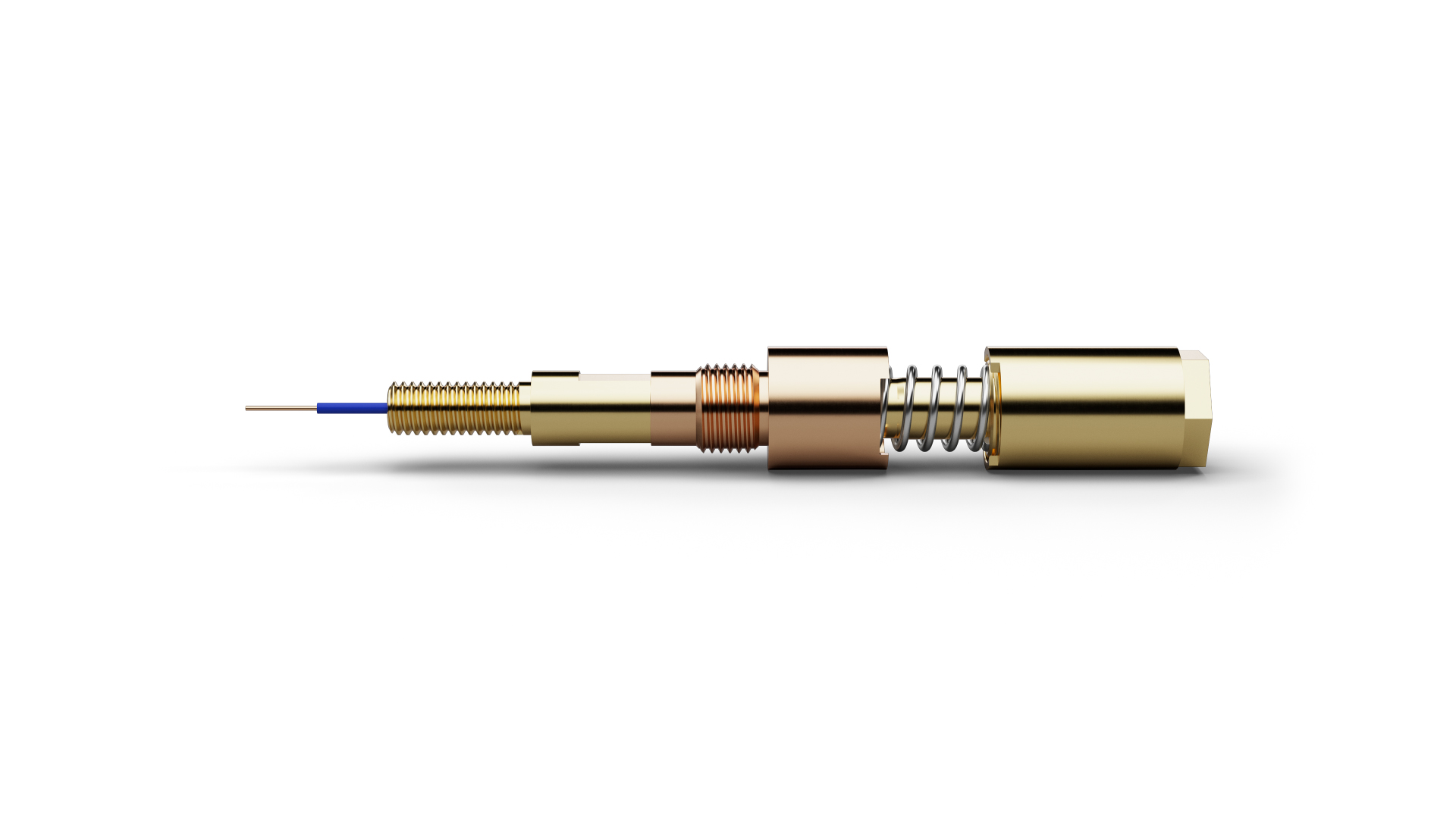

Der Hochstromstift HCE04FB52G10E081 (Artikelnummer 1039767) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCE04FB52G10E081 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCE04FB52G10E081 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCE04FB52G10E081 ist als Anwendungsbereich Steckverbinderprüfungen vorgesehen. Für HCE04FB52G10E081 sind 40 A Dauerstrom und 5 mΩ typischer Durchgangswiderstand angegeben. Bei HCE04FB52G10E081 besitzt die Kopfform 52 (Innenkegel, abgesetzt, mit Ringfeder innen) einen Durchmesser von 4 mm.
