Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F863-NO |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | L |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 35.2 |
| Herausraghöhe (mm) | 15 |
| Durchmesser Kopfform (mm) | 0.64 |
| Durchmesser Mantel (mm) | 1 |
| Durchmesser Kragen (mm) | 1.4 |
| Durchmesser Pressring (mm) | 1.4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 24 |
| Federkraft (cN) | 40 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M1 |
| Schlüsselweite (mm) | 1,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 2 |
| Typ. Durchgangswiderstand (mOhm) | 65 |
| Schaltweg (mm) | 3.5 |
| Dauerstrom (A) 2 | 1 |
Grafiken
Beschreibung des Produkts

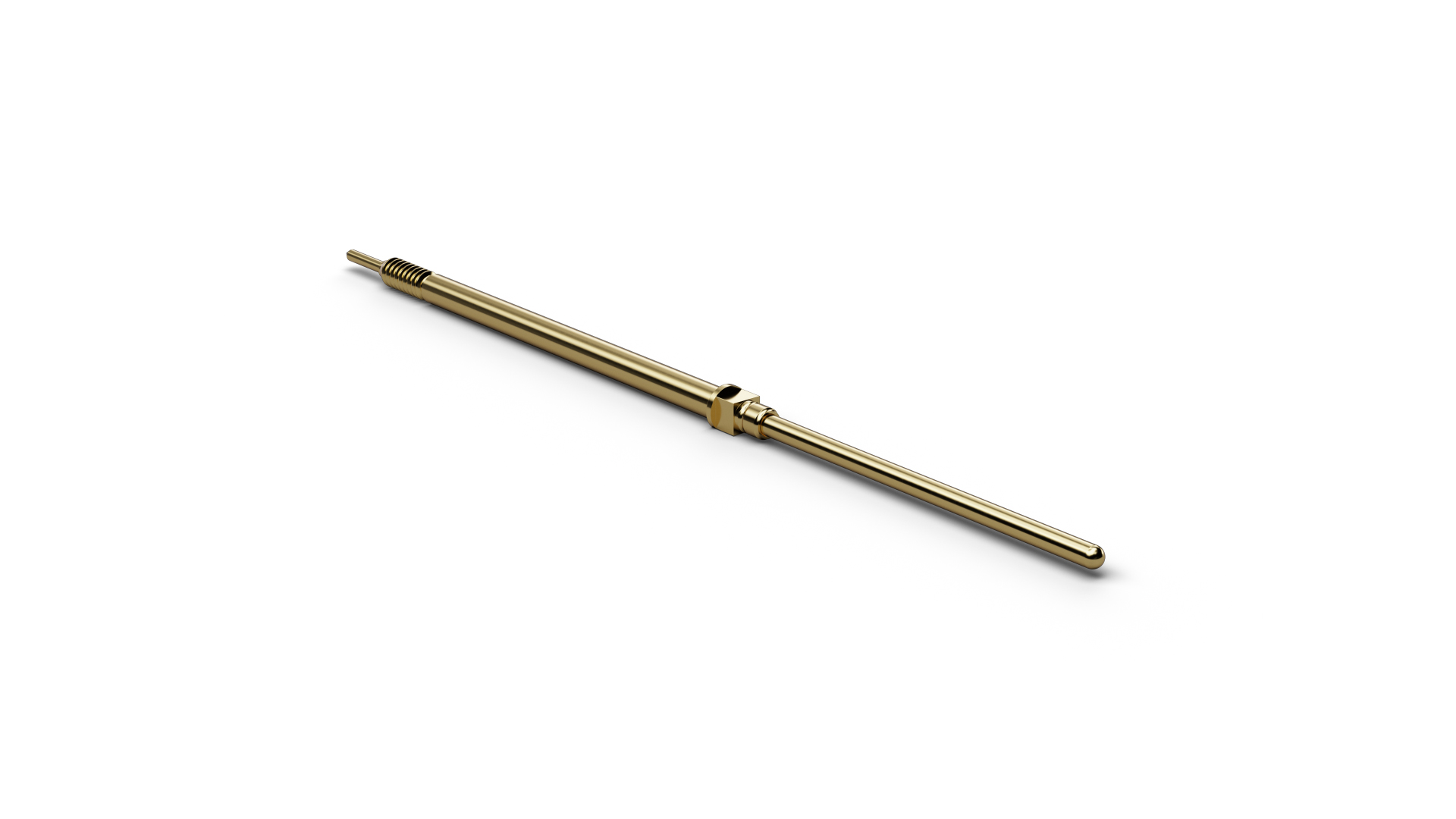

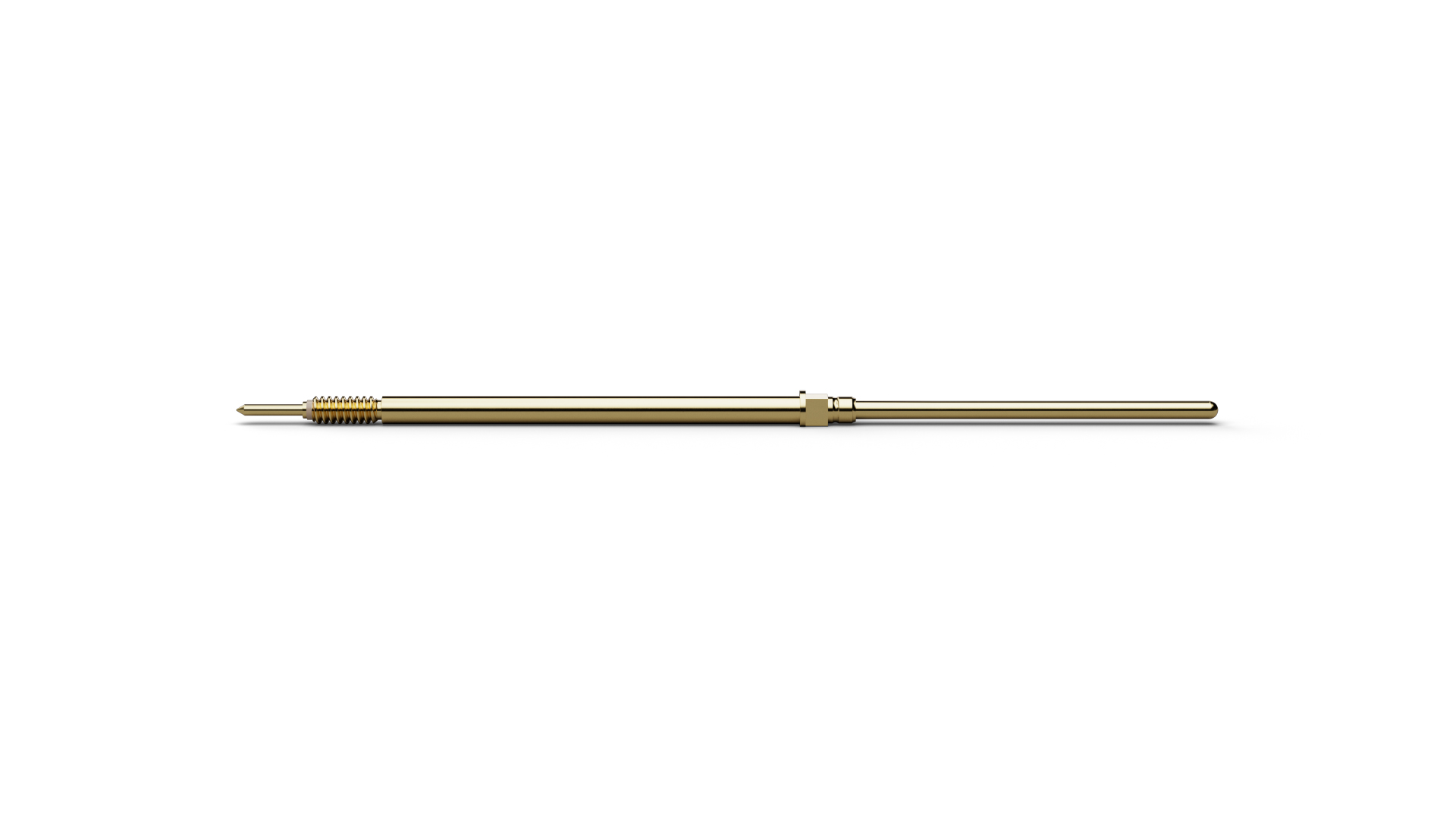

Der Schaltstift F86311B064G040L (Artikelnummer 1041999) verbindet gefederte Kontaktierung mit einer definierten Schalt- oder Erkennungsfunktion. F86311B064G040L verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. F86311B064G040L ist als NO (Normally Open) spezifiziert. Der Schaltweg von F86311B064G040L ist mit 3,5 mm angegeben. F86311B064G040L kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 11 (Kugelkopf) und einem Kopfdurchmesser von 0,64 mm. F86311B064G040L ist elektrisch für einen Dauerstrom von 2 A spezifiziert.
