Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | HF77 |
| Raster (mm / mil) | 12,0 / 472 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 38.05 |
| Durchmesser Kopfform (mm) | 2.6 |
| Durchmesser Mantel (mm) | 2.95 |
| Abstand innen/außen (mm) | 0.15 |
| Durchmesser Kopfform (mm) 2 | 0.45 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Kopfform 2 | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Werkstoff Feder 2 | Federstahl |
| Beschichtung Feder 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 130 |
| Federkraft (cN) | 420 |
| Federweg empf. (mm) | 3 |
| Federweg max. (mm) | 3.8 |
| Anschluss | Stecker |
| DUT | HFM Female 4 Pos |
| Elektrische Spezifikationen | |
|---|---|
| Impedanz (Ohm) | 50 |
| Frequenz (GHz) | 12 |
| Innenkontakt Spezifikationen | |
|---|---|
| Federweg empf. (mm) 2 | 0.5 |
| Federweg max. (mm) 2 | 1.8 |
| Vorspannung (cN) 2 | 95 |
| Federkraft (cN) 2 | 120 |

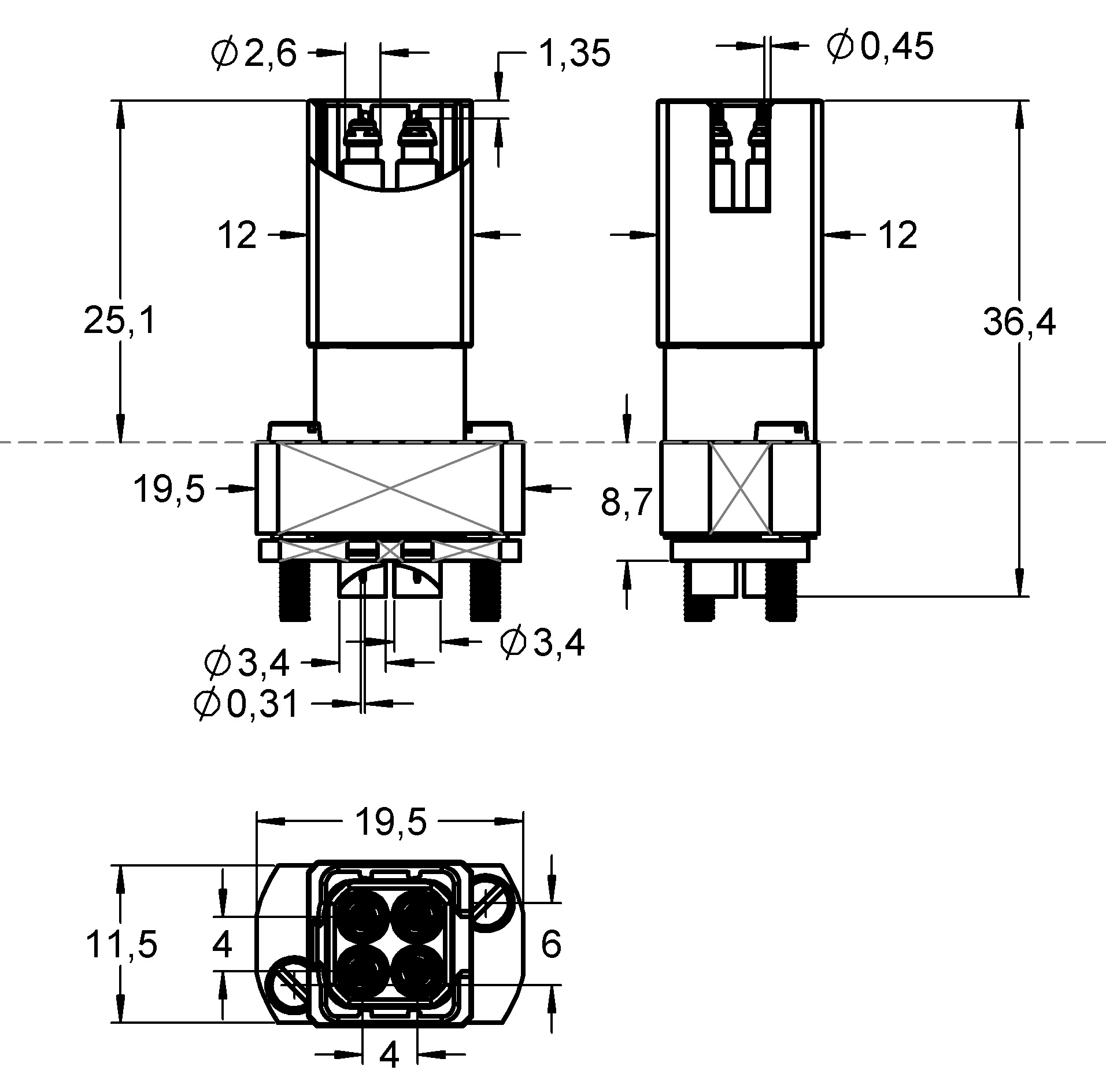

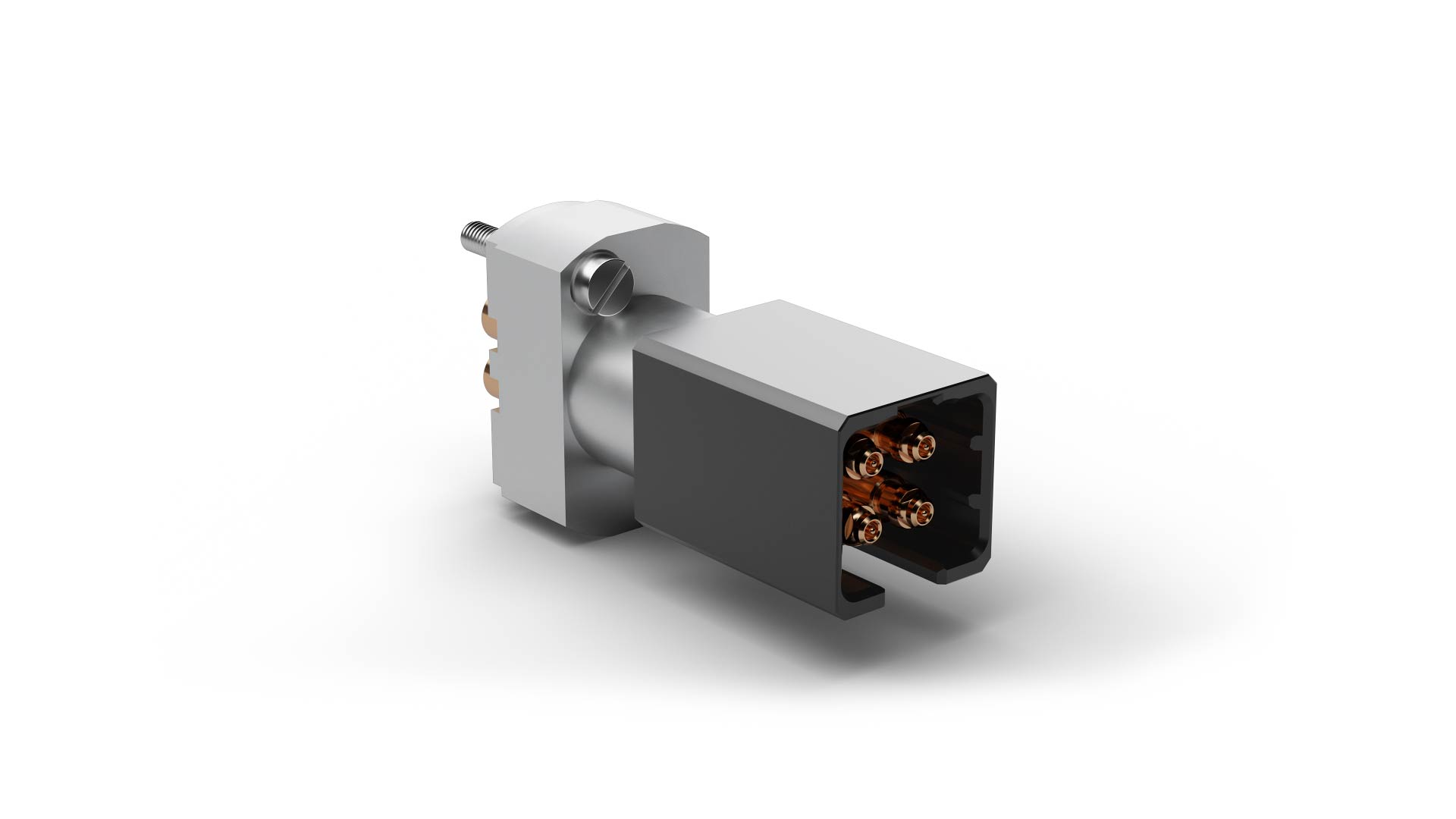

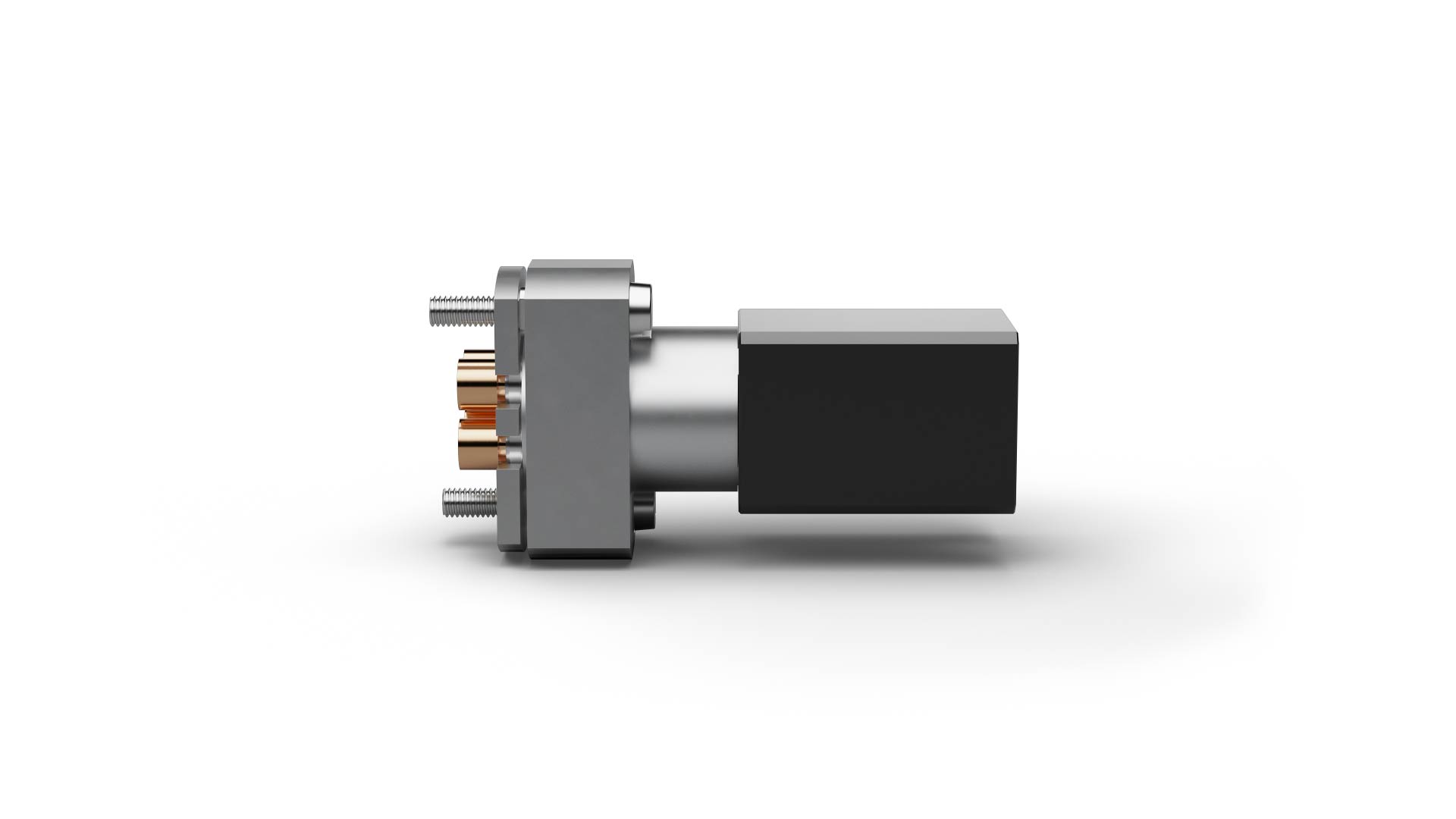

Grafiken
