Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F863-NO |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 30.2 |
| Herausraghöhe (mm) | 10 |
| Durchmesser Kopfform (mm) | 0.8 |
| Durchmesser Mantel (mm) | 1 |
| Durchmesser Kragen (mm) | 1.4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 17 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M1 |
| Schlüsselweite (mm) | 1,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 2 |
| Typ. Durchgangswiderstand (mOhm) | 65 |
| Schaltertyp | NO (Normal Open) |
| Schaltweg (mm) | 1.7 |
Grafiken
Beschreibung des Produkts

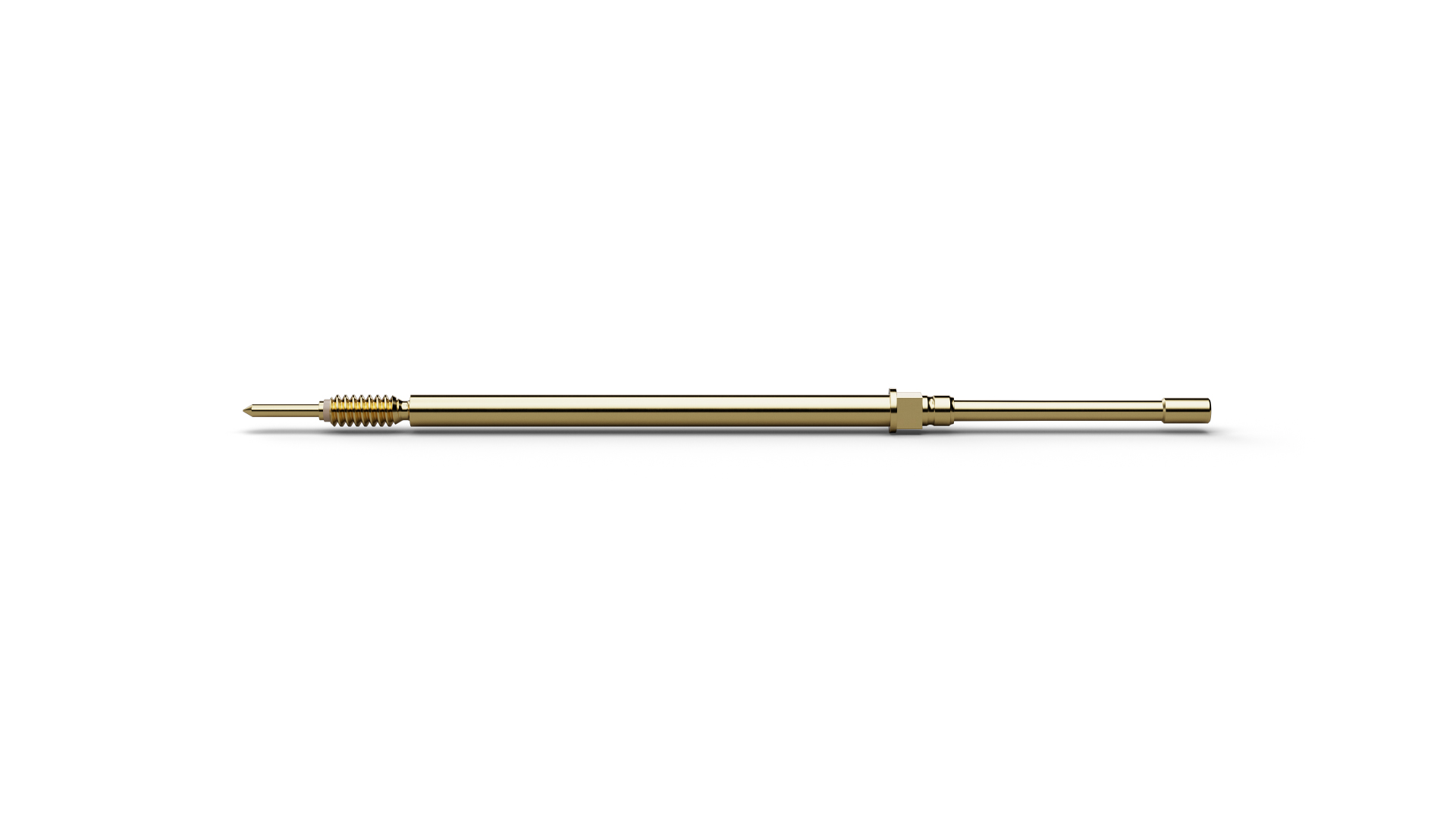

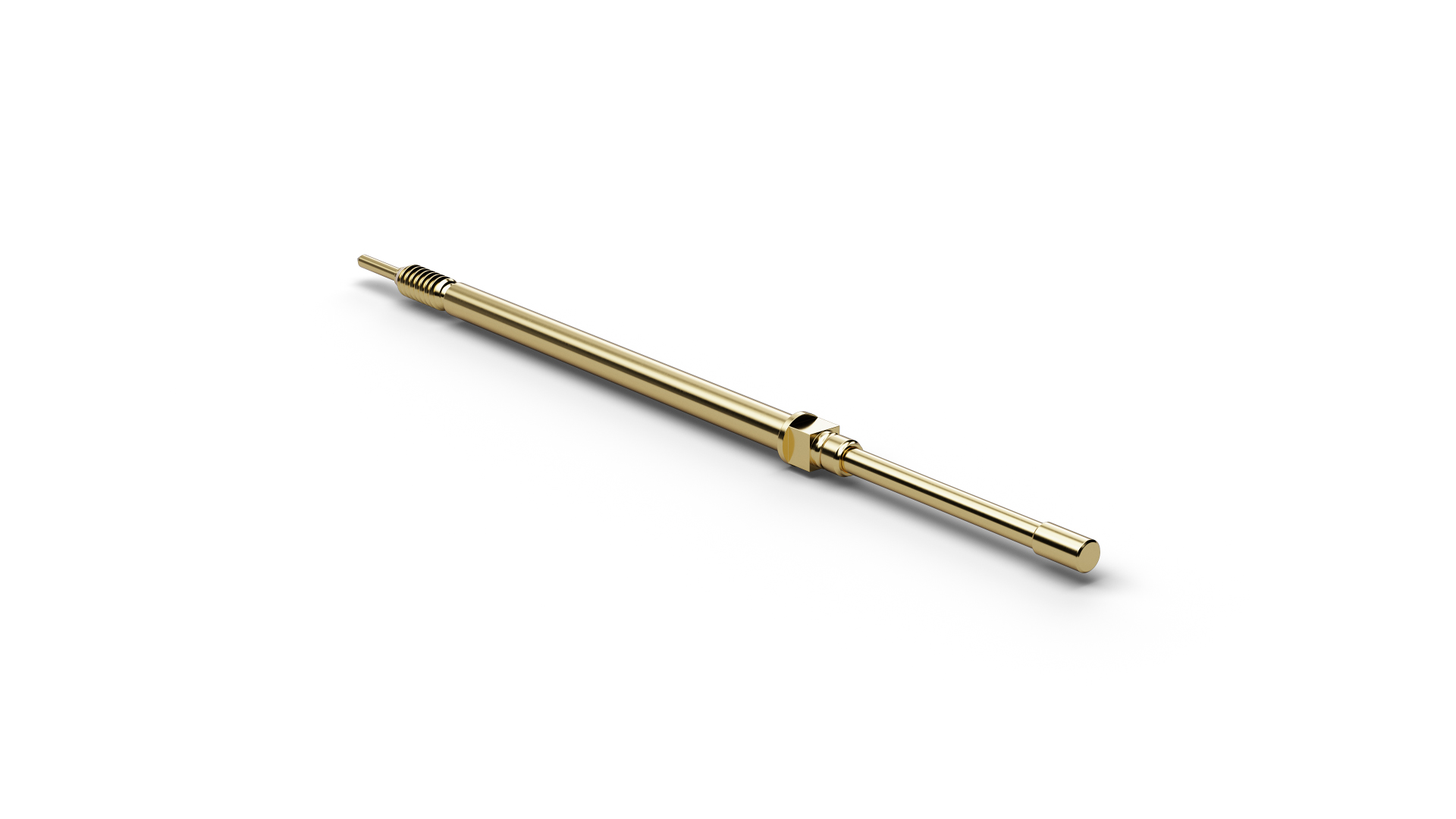

Für Prüfaufgaben mit Zustandsrückmeldung stellt F86317B080G150S17 (Artikelnummer 1080312) eine gefederte Kontaktierung mit definierter Schaltfunktion bereit. F86317B080G150S17 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. Die Ausführung ist als NO (Normal Open) spezifiziert. Der Schaltweg von F86317B080G150S17 ist mit 1,7 mm angegeben. F86317B080G150S17 kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 17 (Flachkopf, abgesetzt) und einem Kopfdurchmesser von 0,8 mm. F86317B080G150S17 ist elektrisch für einen Dauerstrom von 2 A spezifiziert.
