Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | HCB195 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | D |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 69.5 |
| Herausraghöhe (mm) | 10.5 |
| Durchmesser Kopfform (mm) | 3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 12 |
| Kopfform 2 | 01 |
| Werkstoff Kopfform | Messing |
| Beschichtung Kopfform | Silber |
| Werkstoff Kolben | Messing |
| Beschichtung Kolben | Silber |
| Werkstoff Block | Messing |
| Beschichtung Block | Silber |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 3500 |
| Federkraft (cN) | 6820 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 4.5 |
| DUT | Inverter |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 400 |
| Typ. Durchgangswiderstand (mOhm) | 0.15 |
Grafiken
Beschreibung des Produkts

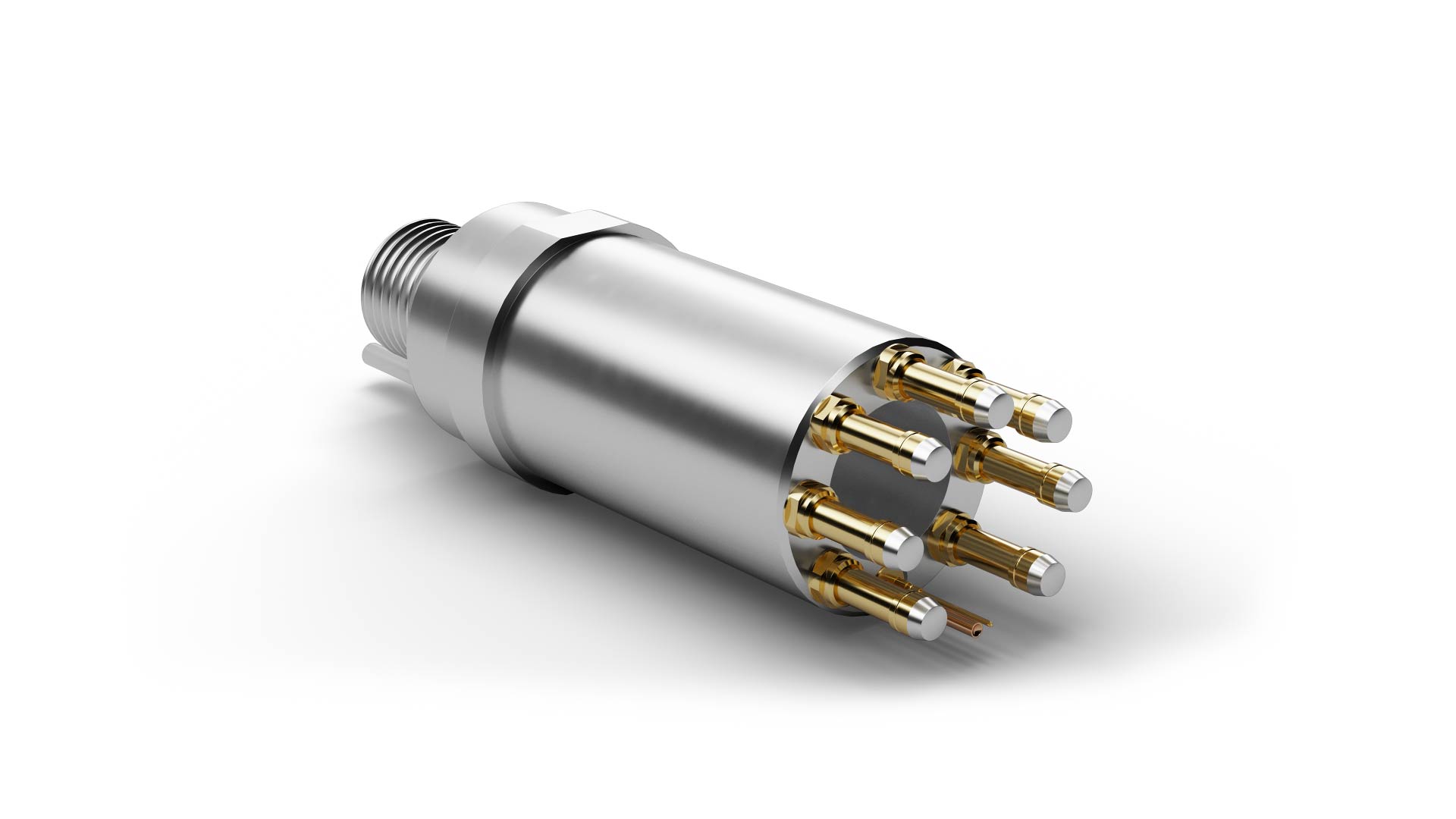

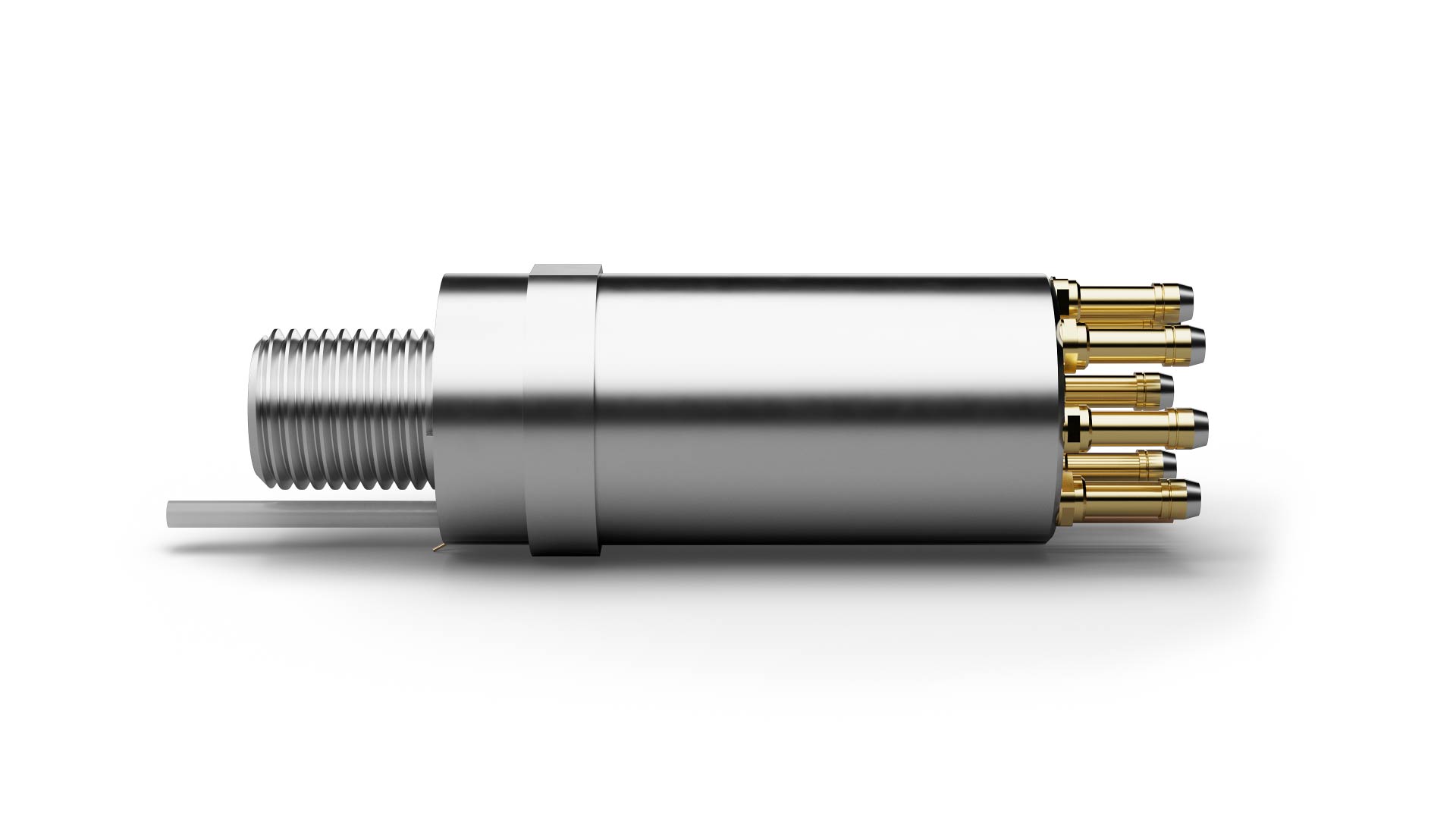

Der Hochstromblock HCB190D12MS68TYPK (Artikelnummer 1115528) ist ein Verbindungselement für Prüfaufbauten mit hohen elektrischen Strömen. Bei HCB190D12MS68TYPK stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCB190D12MS68TYPK bündelt die blockförmige Bauart eine belastbare Stromkontaktierung in einer definierten Schnittstelle; Stromtragfähigkeit, Kontaktwiderstand und thermische Randbedingungen bestimmen die Auslegung. Für HCB190D12MS68TYPK ist als Anwendungsbereich Inverter-Prüfungen vorgesehen. Der Dauerstrom von HCB190D12MS68TYPK beträgt 400 A. Bei HCB190D12MS68TYPK besitzt die Kopfform 12 (Kugelkopf, abgesetzt) einen Durchmesser von 3 mm.
