Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | P-T / P500T-L210 |
| Raster (mm / mil) | 6,50 / 256 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 21 |
| Herausraghöhe (mm) | 8 |
| Durchmesser Kopfform (mm) | 4 |
| Durchmesser Mantel (mm) | 5 |
| Durchmesser Kragen (mm) | 6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Messing |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 145 |
| Federkraft (cN) | 600 |
| Federweg empf. (mm) | 4.8 |
| Federweg max. (mm) | 7 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 30 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

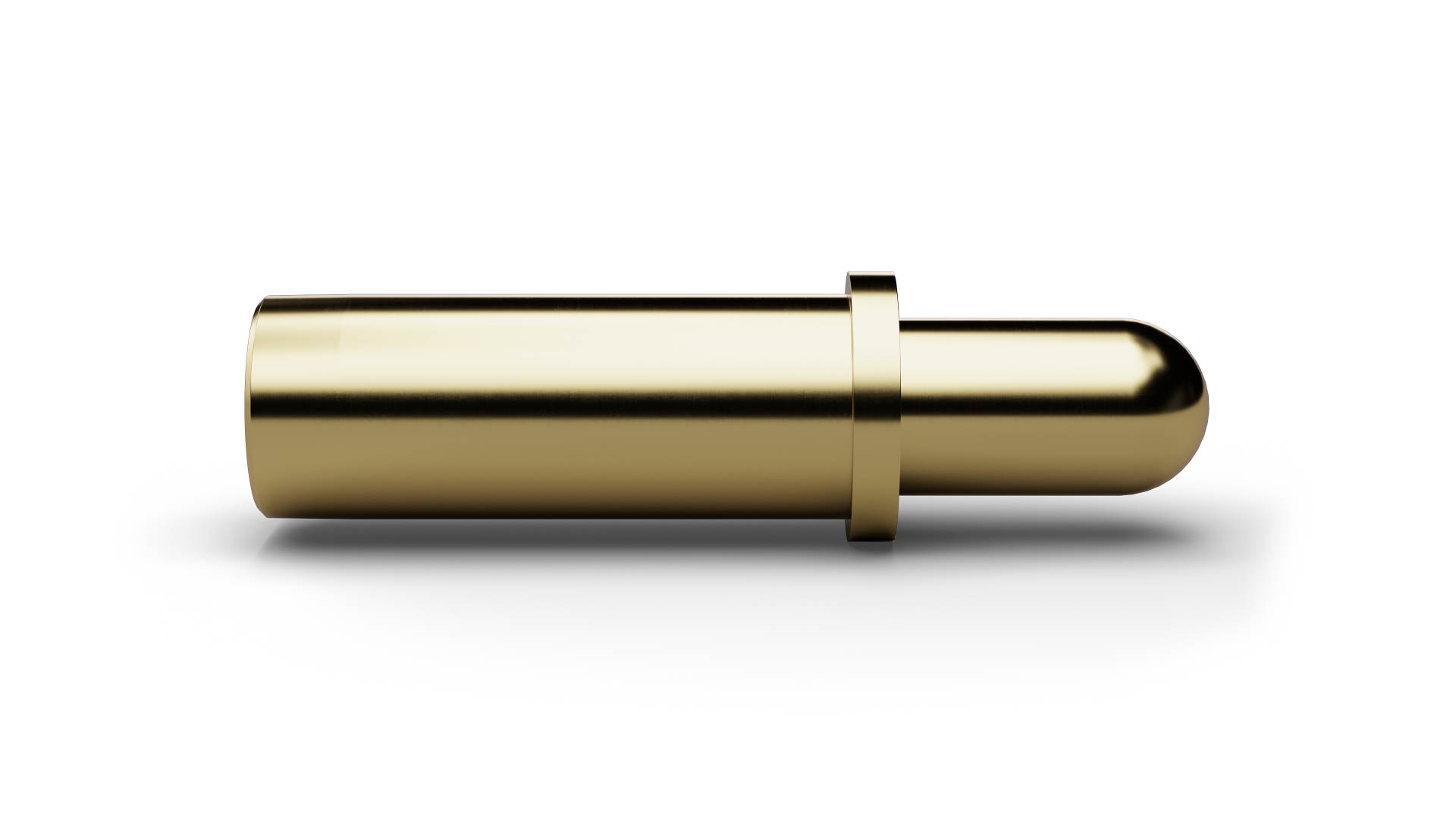

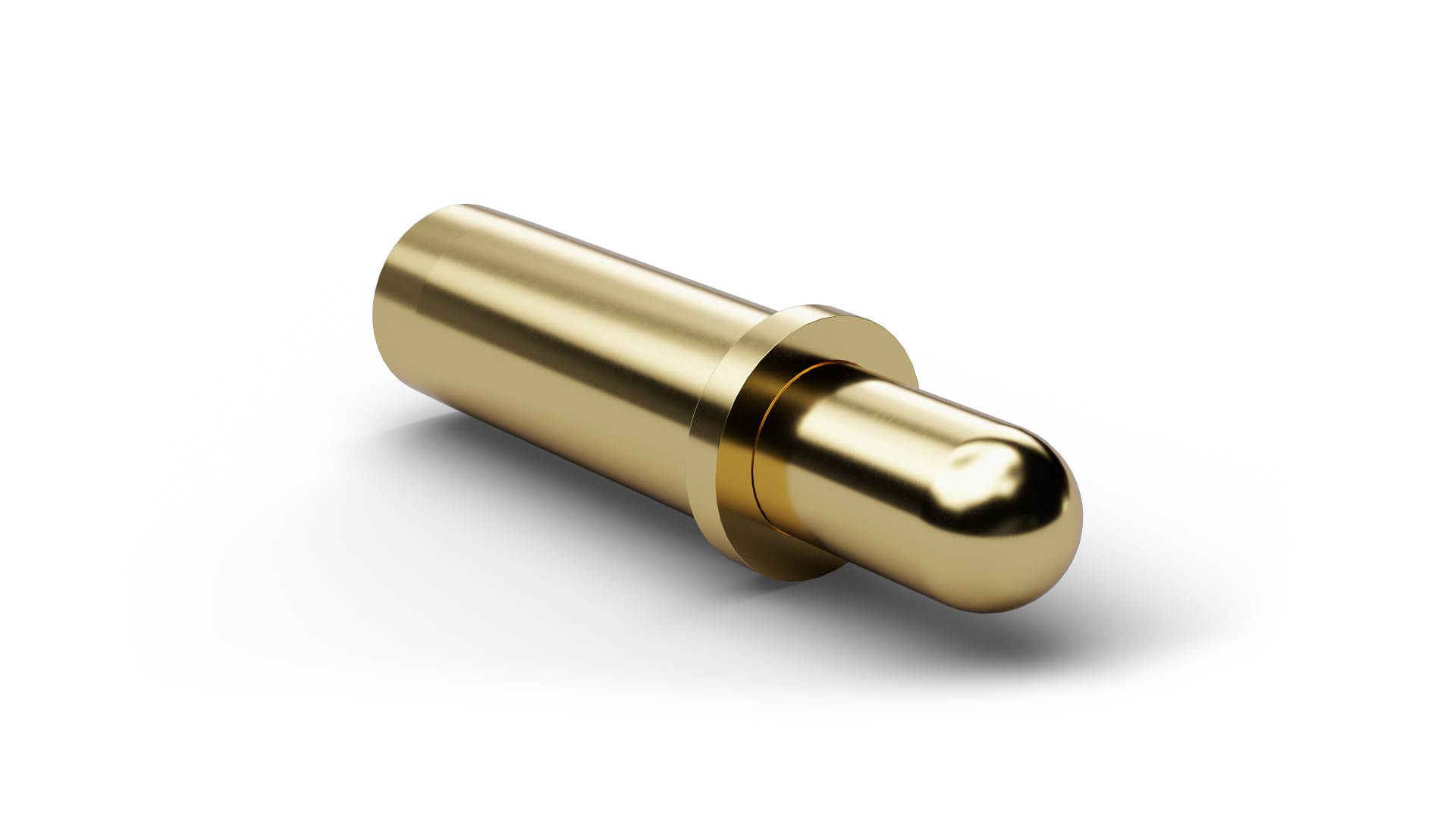

Der Pogo Connector P50011M400G600TL210ST (Artikelnummer 1116766) ist ein gefederter Kontakt für wiederholt lösbare elektrische Verbindungen. Als gefederte, lösbare Schnittstelle eignet sich P50011M400G600TL210ST für wiederholte Kontaktzyklen, etwa bei Lade- und Datenkontakten oder anderen schnell lösbaren elektrischen Verbindungen. Bei einem Raster von 6,5 mm / 256 mil arbeitet die Ausführung mit 600 cN Federkraft und einem empfohlenen Federweg von 4,8 mm. Für P50011M400G600TL210ST sind 30 A Dauerstrom und 30 mΩ typischer Durchgangswiderstand angegeben. Bei P50011M400G600TL210ST besitzt die Kopfform 11 (Kugelkopf) einen Durchmesser von 4 mm. Der Kolben von P50011M400G600TL210ST besteht aus Messing und ist mit Gold beschichtet.
