Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | HCF348 |
| Raster (mm / mil) | 7,60 / 300 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 52.1 |
| Herausraghöhe (mm) | 8.5 |
| Durchmesser Kopfform (mm) | 6 |
| Durchmesser Mantel (mm) | 5.8 |
| Durchmesser Kragen (mm) | 6.4 |
| Durchmesser Pressring (mm) | 6.4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 12 |
| Werkstoff Kopfform | Silber |
| Beschichtung Kopfform | Unbeschichtet |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Silber |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 400 |
| Federkraft (cN) | 700 |
| Federweg empf. (mm) | 4.4 |
| Federweg max. (mm) | 5.5 |
| Gewinde | M5 |
| Schlüsselweite (mm) | 6 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 100 |
| Typ. Durchgangswiderstand (mOhm) | 5 |
Grafiken
Beschreibung des Produkts

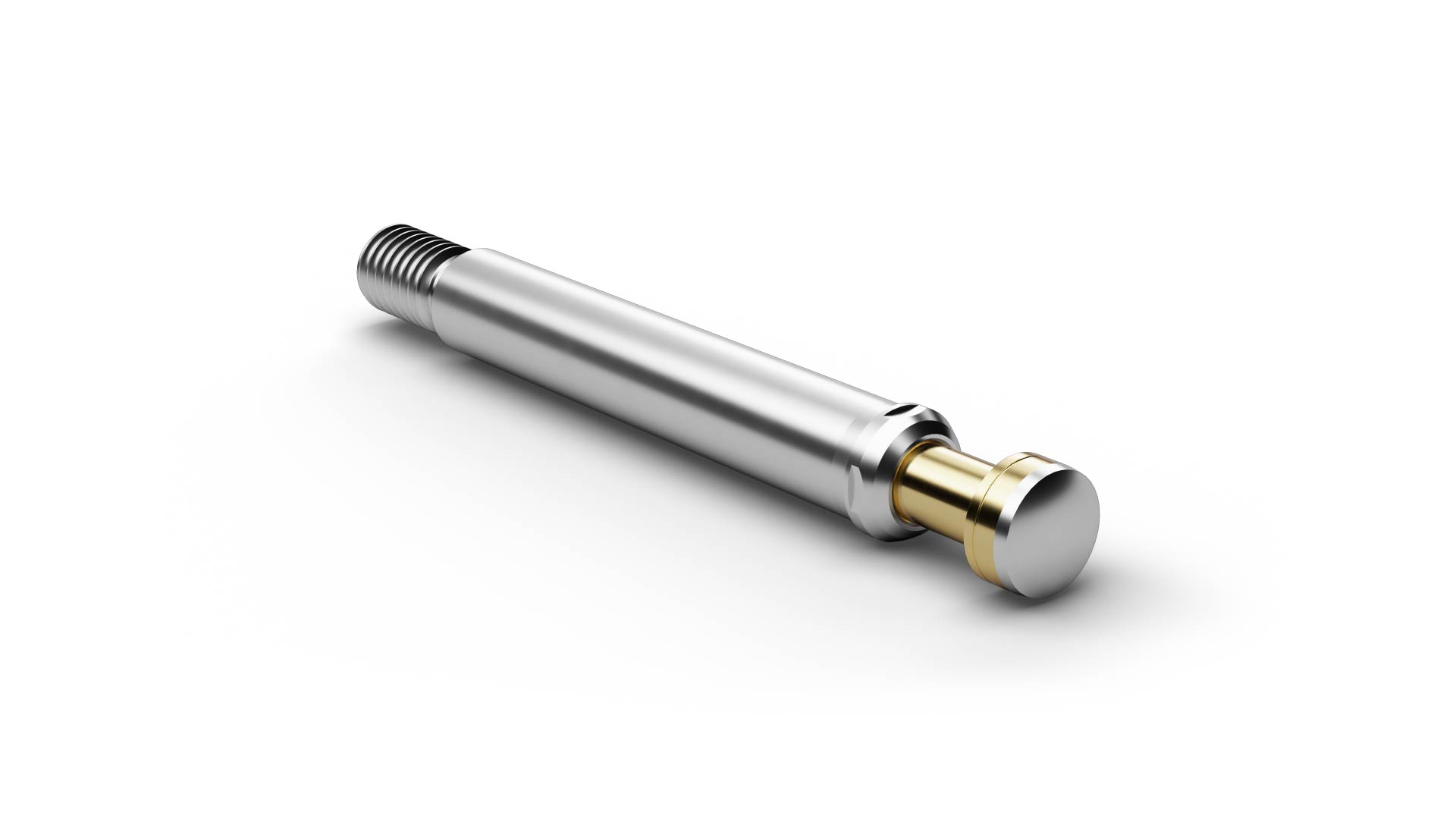

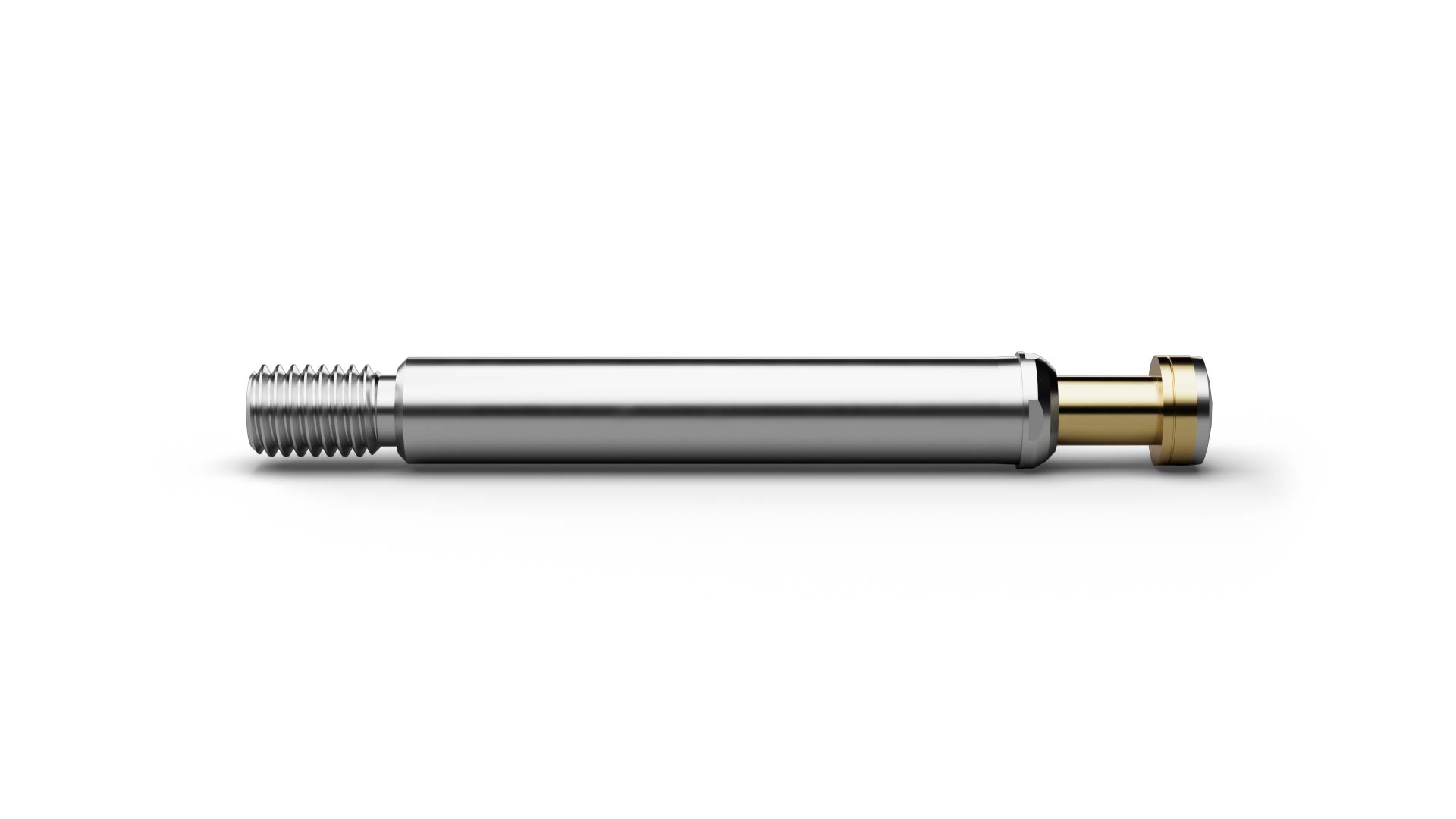

Der koaxiale Hochstromstift HCF34812A600U700A (Artikelnummer 1133197) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF34812A600U700A stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF34812A600U700A müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF34812A600U700A ist als Anwendungsbereich Batterieprüfungen und Prüfungen in der Leistungselektronik vorgesehen. Für HCF34812A600U700A sind 100 A Dauerstrom und 5 mΩ typischer Durchgangswiderstand angegeben. Bei HCF34812A600U700A besitzt die Kopfform 12 (Kugelkopf, abgesetzt) einen Durchmesser von 6 mm.
