Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F100 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | MINT-PIN |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33 |
| Herausraghöhe (mm) | 8.5 |
| Durchmesser Kopfform (mm) | 3.1 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 130 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

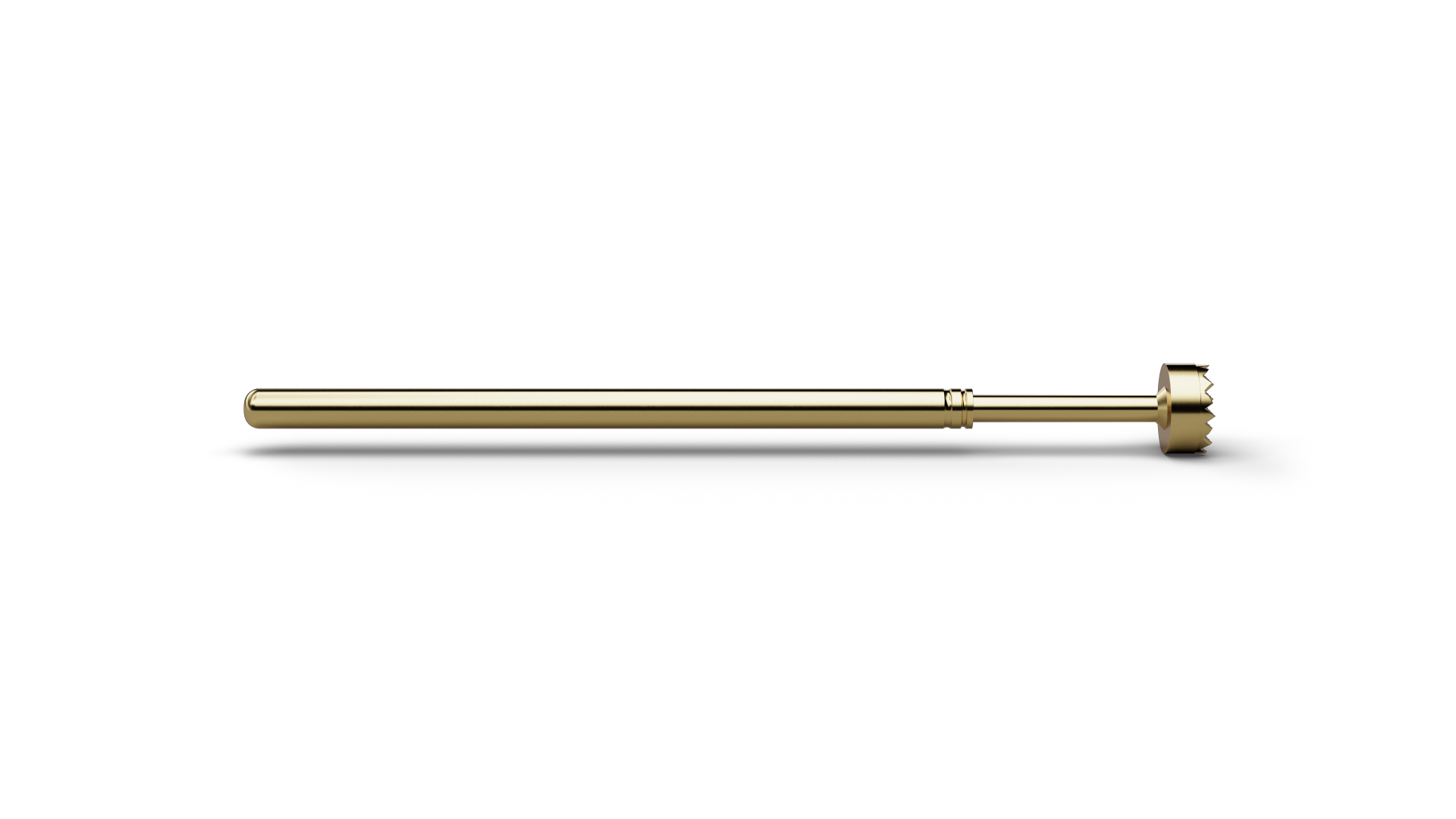

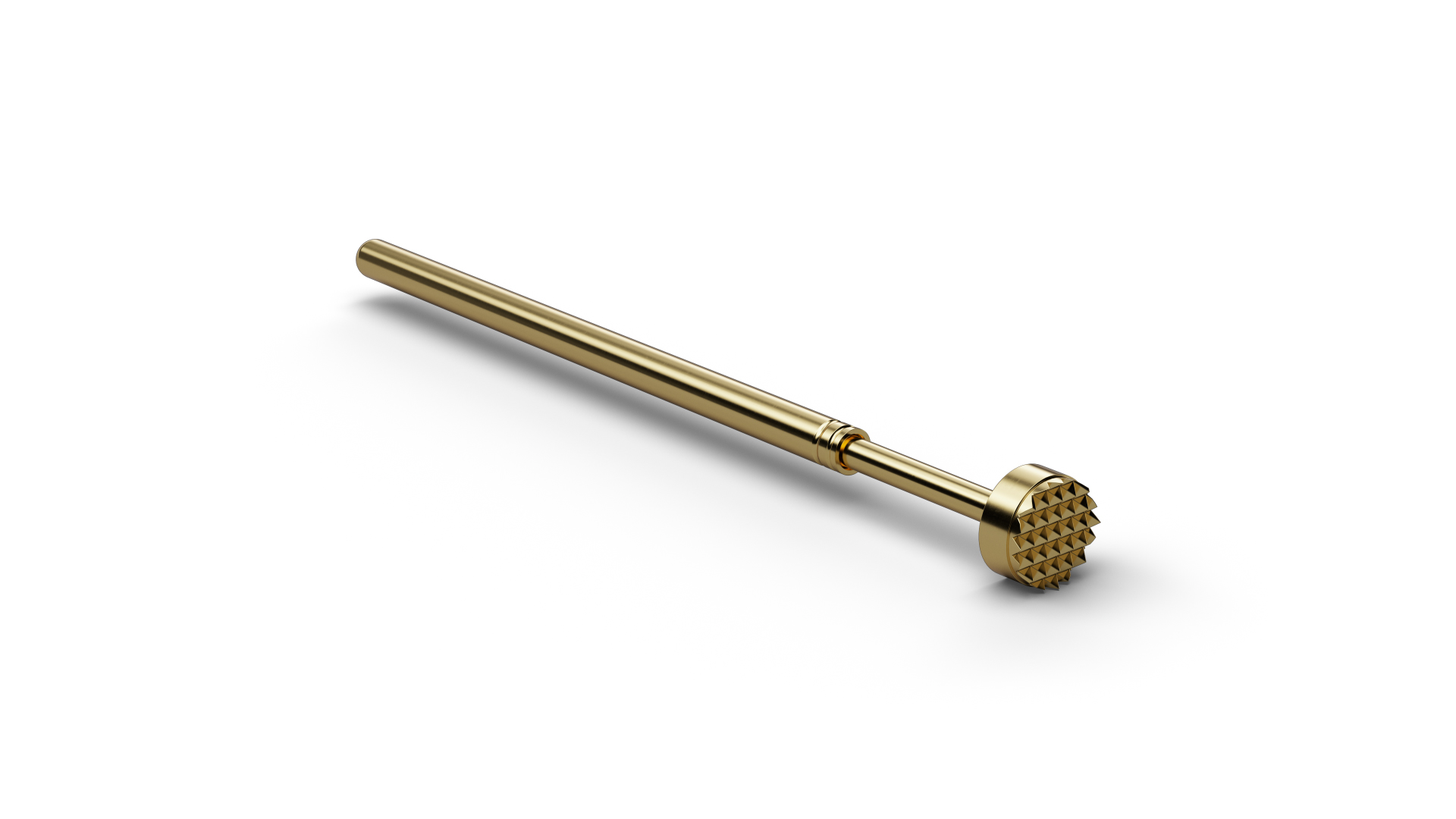

Der Mint Pin F10006B310G130 (Artikelnummer 1134056) ist als Schnittstellenstift für standardisierte Testsysteme vorgesehen und stellt innerhalb der Testschnittstelle eine gefederte elektrische Verbindung her. Die Kopfform 06 (Waffel, abgesetzt) besitzt bei F10006B310G130 einen Kopfdurchmesser von 3,1 mm und ist damit auf die mechanische Kontaktierung der Schnittstelle abgestimmt. Die Variante arbeitet mit 130 cN Federkraft bei 4,3 mm empfohlenem Federweg. Für die elektrische Übertragung sind 5 A Dauerstrom spezifiziert. Der goldbeschichtete Kupfer-Beryllium-Kolben verbindet bei F10006B310G130 gute Leitfähigkeit mit einer für wiederholte Steck- und Testzyklen geeigneten Kontaktoberfläche.
