Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F075 |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.1 |
| Herausraghöhe (mm) | 8.5 |
| Durchmesser Kopfform (mm) | 1.17 |
| Durchmesser Mantel (mm) | 1.02 |
| Materialien und Oberflächen | |
|---|---|

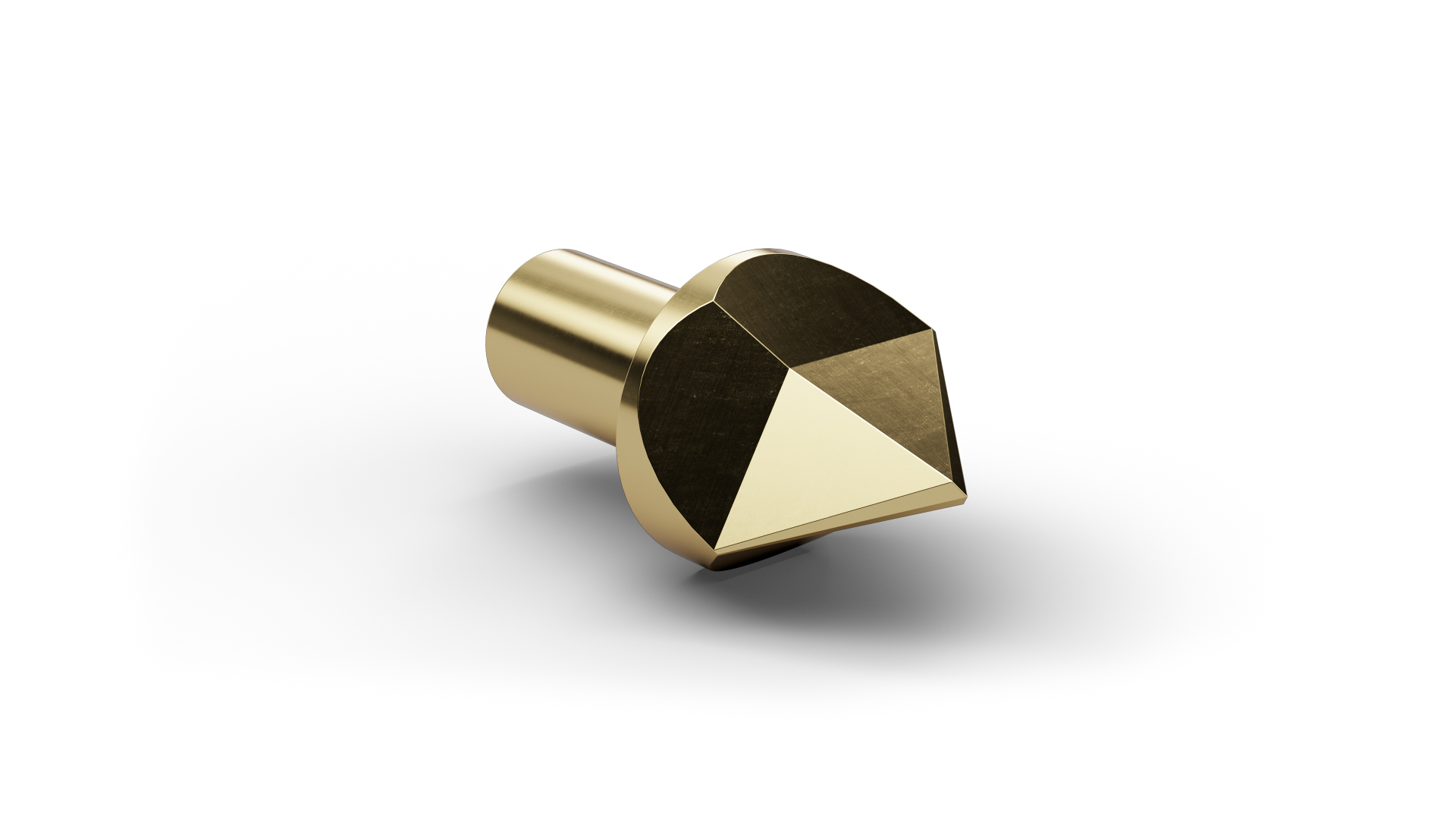

| Kopfform | 54 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 80 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts
Der Basis Kontaktstift F07554S117L200 (Artikelnummer 1137771) ist ein gefederter Kontaktstift zur temporären Kontaktierung von Testpunkten. F07554S117L200 gehört zum Basisprogramm für ICT/FCT; Kopfform, Federkraft und Oberfläche werden dabei auf den jeweiligen Testpunkt abgestimmt. F07554S117L200 kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 54 (Vierkantlanze, abgesetzt) und einem Kopfdurchmesser von 1,17 mm. Für F07554S117L200 sind 4 A Dauerstrom und 20 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F07554S117L200 besteht aus Stahl und ist mit Langzeitgold beschichtet.
