Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF773 |
| Raster (mm / mil) | 4,50 / 177 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 27.3 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 4 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3 |
| Durchmesser Pressring (mm) | 3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 17 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 30 |
| Typ. Durchgangswiderstand (mOhm) | 8 |
Grafiken
Beschreibung des Produkts

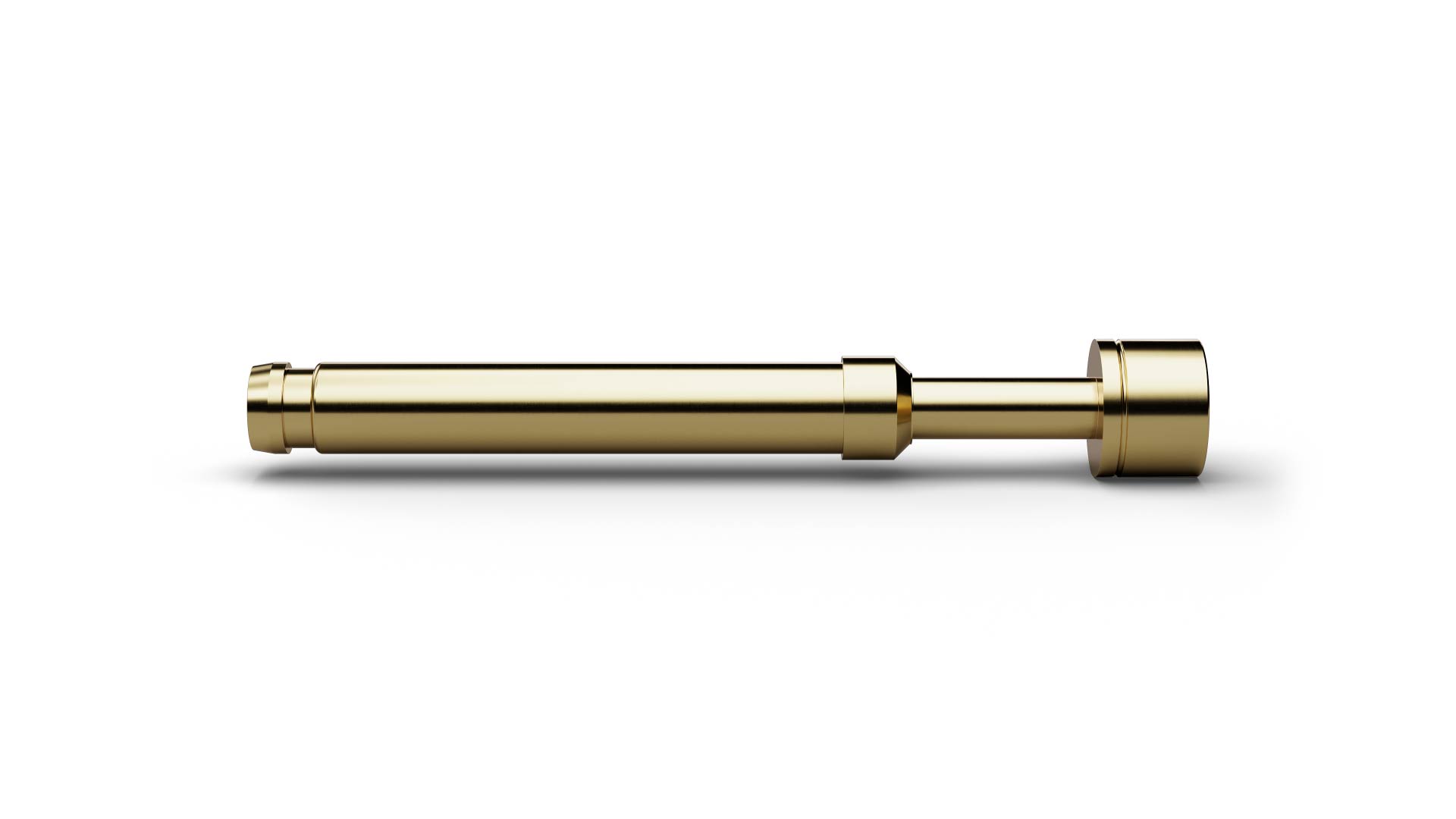

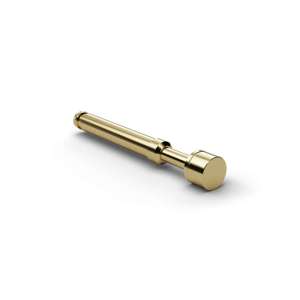

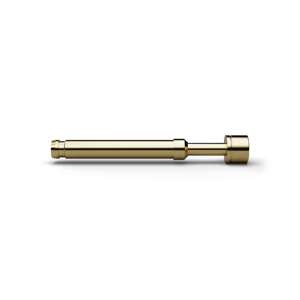

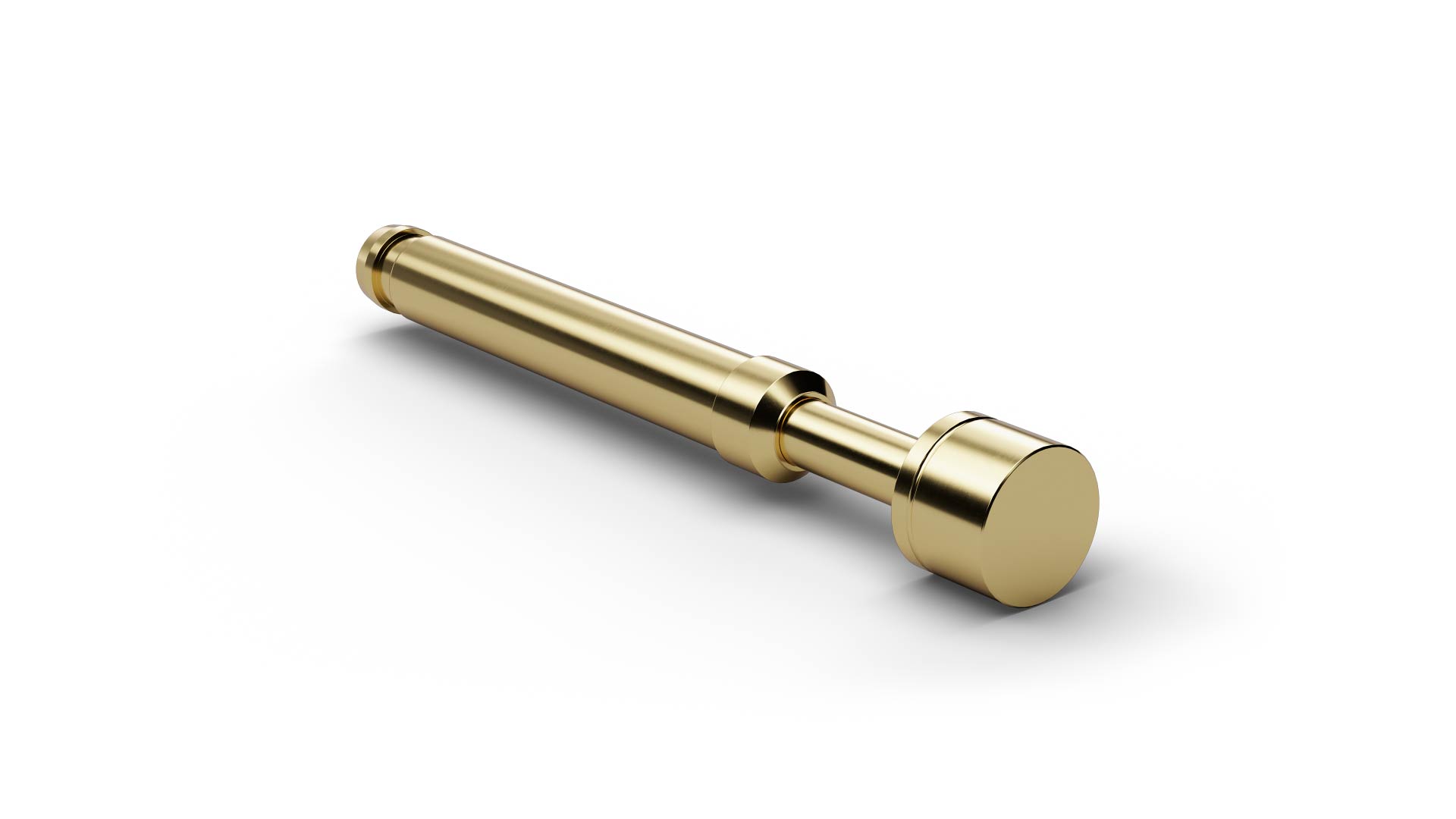

Der Hochstromstift HCF77317B400G150 (Artikelnummer 1139213) ist für elektrische Prüf- und Kontaktieraufgaben mit erhöhter Strombelastung ausgelegt. Bei HCF77317B400G150 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Für HCF77317B400G150 sind Stromtragfähigkeit, niedriger Kontaktwiderstand und definierte Kontaktkraft entscheidend, um elektrische Verluste und unerwünschte Erwärmung zu begrenzen. Die Ausführung kombiniert ein Raster von 4,5 mm / 177 mil mit Kopfform 17 (Flachkopf, abgesetzt) und einem Kopfdurchmesser von 4 mm. Für HCF77317B400G150 ist ein Dauerstrom von 30 A angegeben.
