Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Tellernadel |
| Typ/Familie | F732SP |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 34.6 |
| Herausraghöhe (mm) | 9.2 |
| Durchmesser Kopfform (mm) | 1.5 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| A-Pindurchmesser (mm) | 1.5 |
| B-Tellerdurchmesser (mm) | 3 |
| C-Pinlänge (mm) | 1.7 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 100 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 3 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

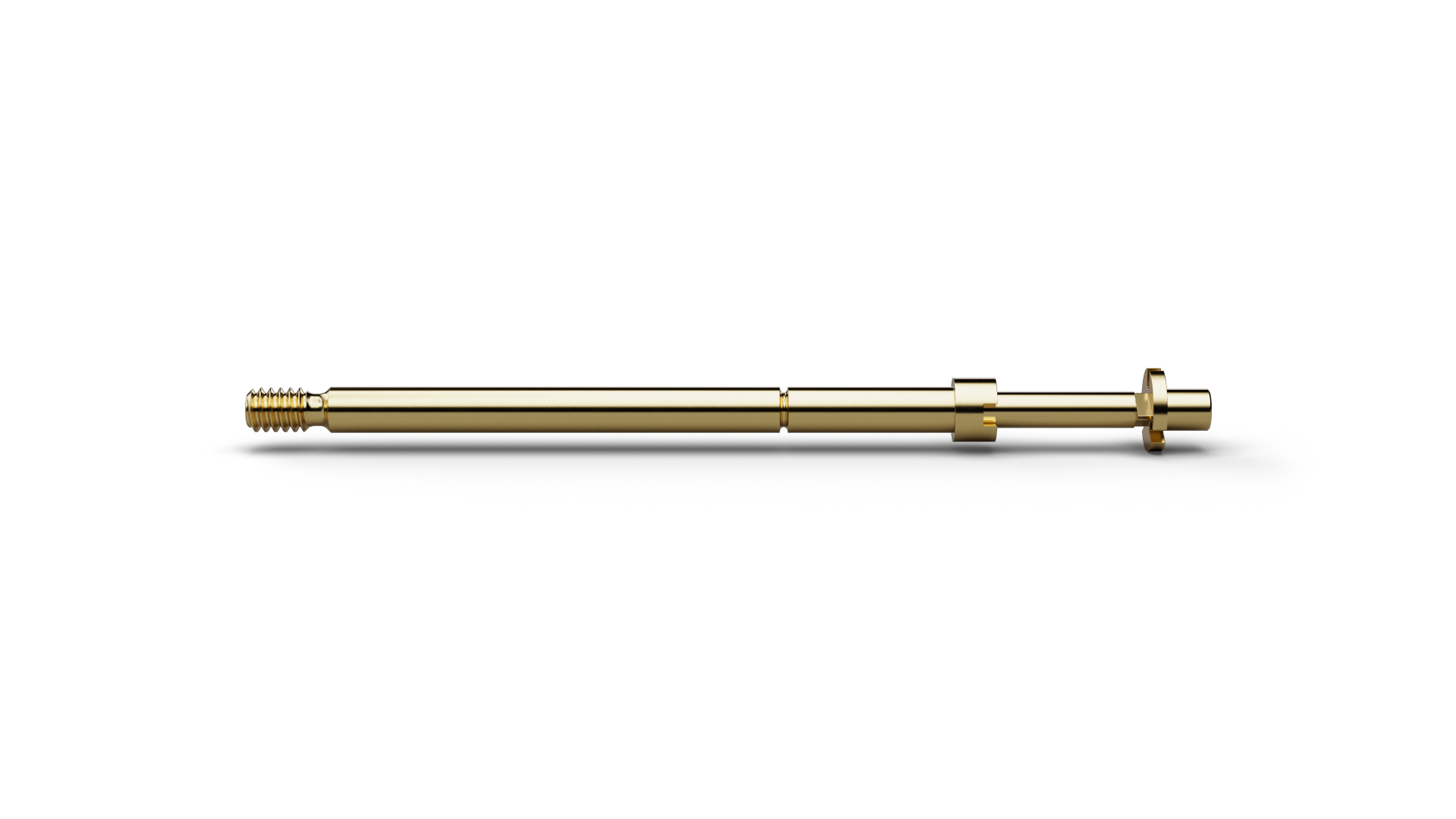

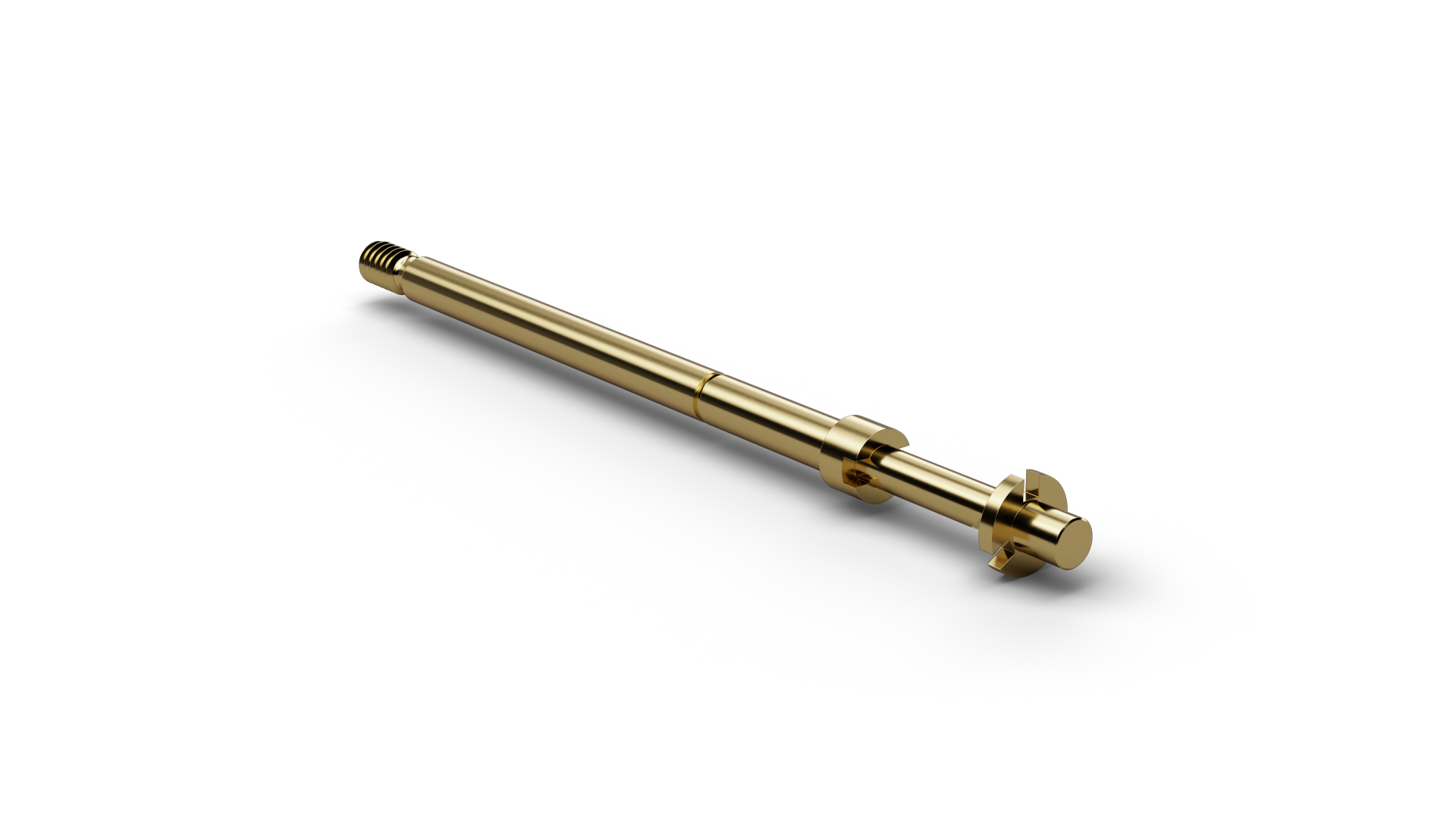

F73216B1073G100SP (Artikelnummer 1139337) gehört zu den Tellernadeln für elektrische Positions- und Anwesenheitsprüfungen im Wire-Harness-Test. Bei F73216B1073G100SP entsteht der elektrische Kontakt erst bei der vorgesehenen Eindringtiefe; dadurch eignet sich die Tellernadel für Positions- und Anwesenheitsprüfungen an Steckverbindern. Bei F73216B1073G100SP ist die Kontaktgeometrie durch Pindurchmesser 1,5 mm, Tellerdurchmesser 3 mm, Pinlänge 1,7 mm gekennzeichnet. Bei F73216B1073G100SP treffen ein Raster von 2,54 mm / 100 mil, 100 cN Federkraft und 4 mm empfohlener Federweg zusammen. Die elektrische Auslegung von F73216B1073G100SP sieht 5 A Dauerstrom vor. Der Kolben von F73216B1073G100SP besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
