Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | FL100 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | E21 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 47.5 |
| Herausraghöhe (mm) | 21.4 |
| Durchmesser Kopfform (mm) | 0.6 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 30 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 150 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

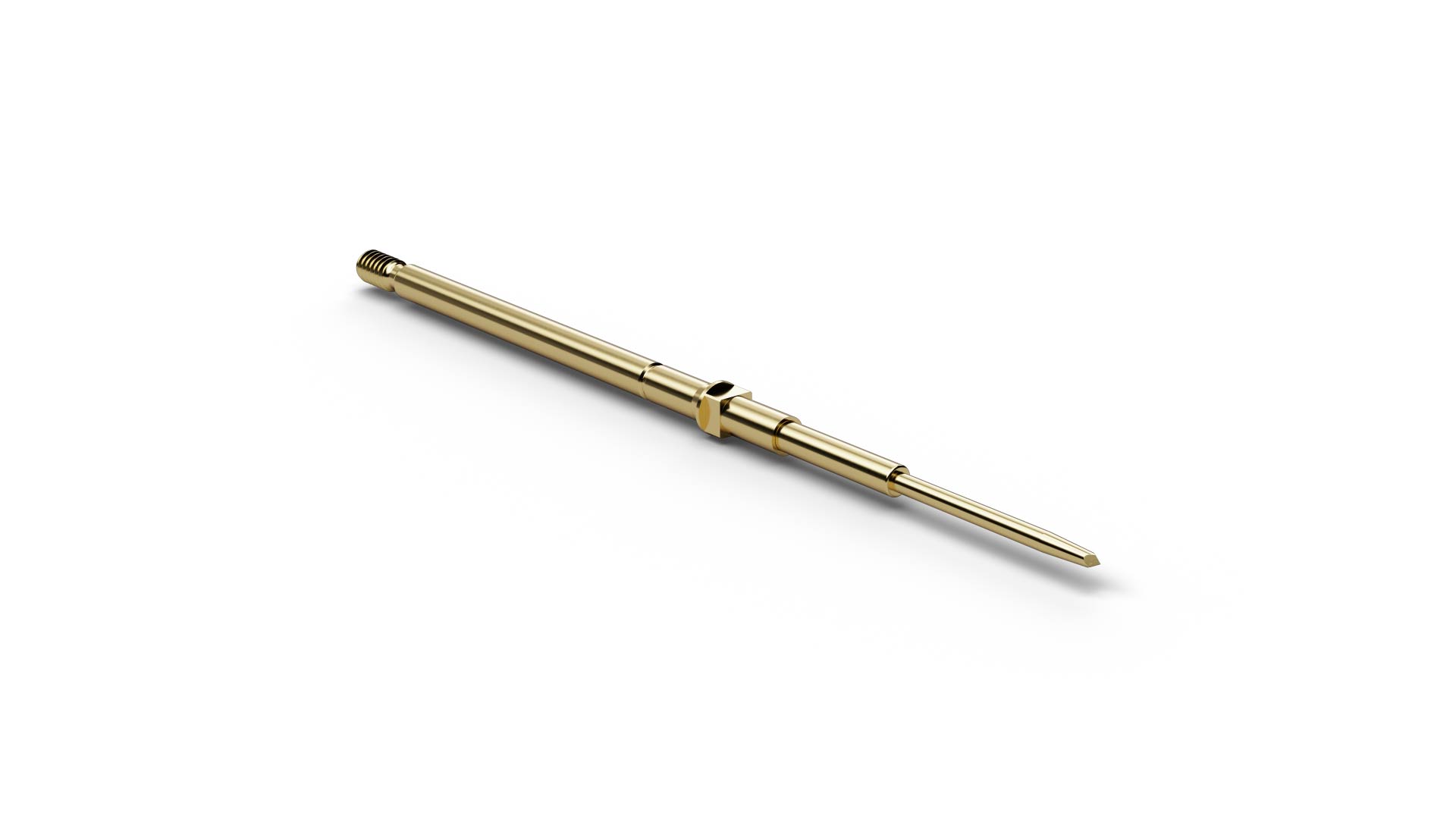

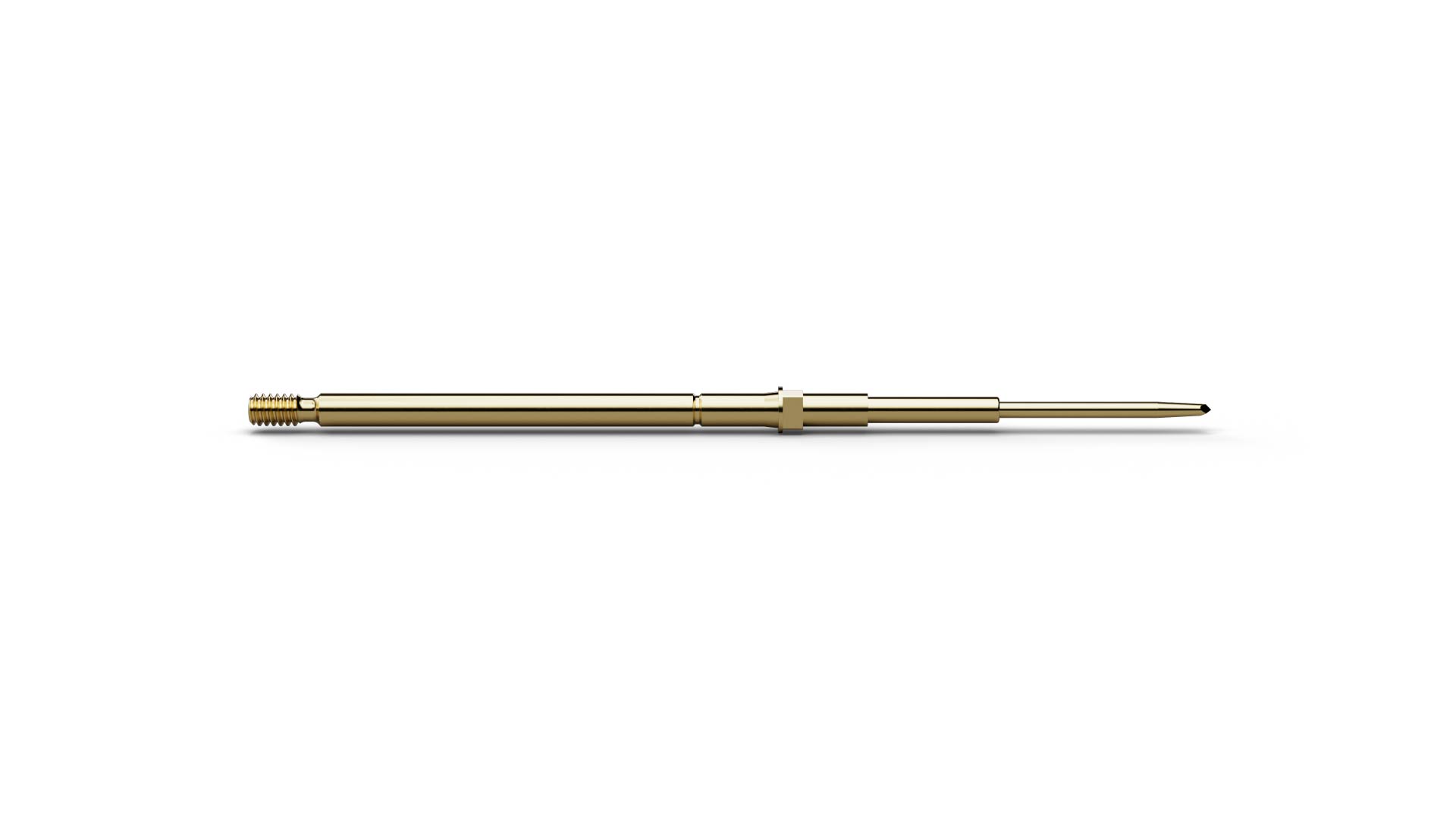

Der Flying Probe FL10030S060L300E21M (Artikelnummer 1142226) ist ein beweglich eingesetzter Federkontaktstift für automatisierte Leiterplattentests. Als Flying Probe kann FL10030S060L300E21M einzelne Testpunkte ohne festes Nadelbett anfahren und eignet sich dadurch für Prototypen, kleine Stückzahlen und häufig wechselnde Layouts. FL10030S060L300E21M arbeitet nach dem Flying-Probe-Prinzip und kann einzelne Testpunkte flexibel ohne festes Nadelbett anfahren, was wechselnde Layouts und variantenreiche Prüfaufgaben unterstützt. Für die mechanische Auslegung von FL10030S060L300E21M sind Raster 2,54 mm / 100 mil, Kopfform 30 (Dreikant 45°), Kopfdurchmesser 0,6 mm, Federkraft 300 cN, empfohlener Federweg 4,3 mm, maximaler Federweg 6,4 mm angegeben. Der Kolben von FL10030S060L300E21M besteht aus Stahl und ist mit Gold beschichtet.
