Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F732 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 39.4 |
| Herausraghöhe (mm) | 14 |
| Durchmesser Kopfform (mm) | 0.6 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 100 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

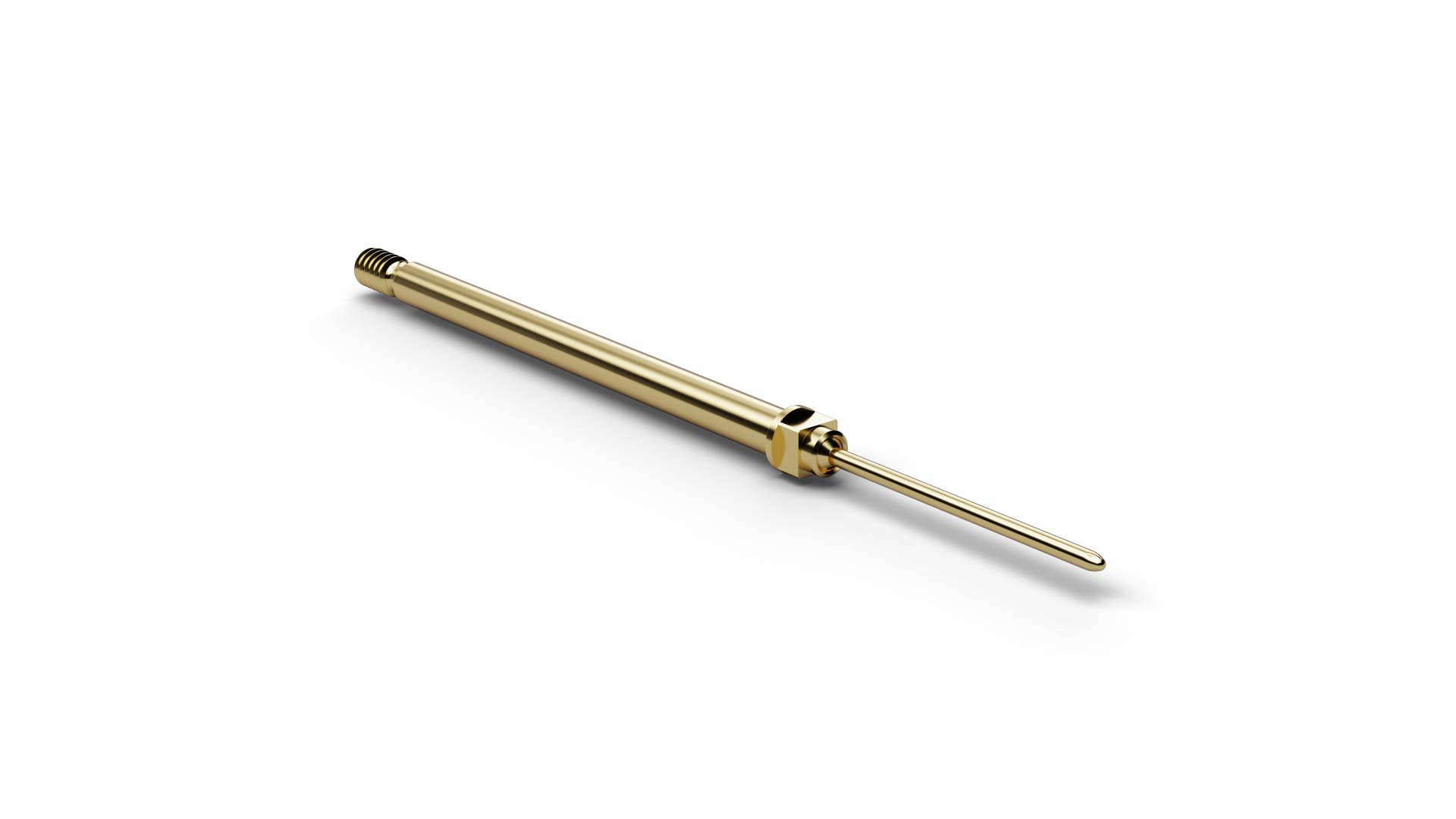

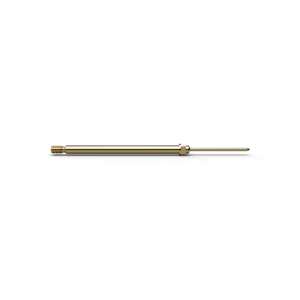

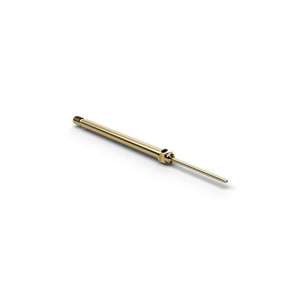

F73211B060G100E14S1 (Artikelnummer 1142337) ist ein schraubbarer Federkontaktstift für Prüfaufbauten, in denen der Kontaktstift sicher in seiner Einbaulage gehalten werden soll. Die verschraubte Befestigung von F73211B060G100E14S1 unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Zur Montage besitzt F73211B060G100E14S1 das Gewinde M1,6. F73211B060G100E14S1 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 11 (Kugelkopf) und einem Kopfdurchmesser von 0,6 mm. F73211B060G100E14S1 ist elektrisch für einen Dauerstrom von 5 A spezifiziert.
