Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF732 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | A |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 35.7 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 2 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 12 |
| Werkstoff Kopfform | Silber |
| Beschichtung Kopfform | Unbeschichtet |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Silber |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 20 |
| Typ. Durchgangswiderstand (mOhm) | 10 |
Grafiken
Beschreibung des Produkts

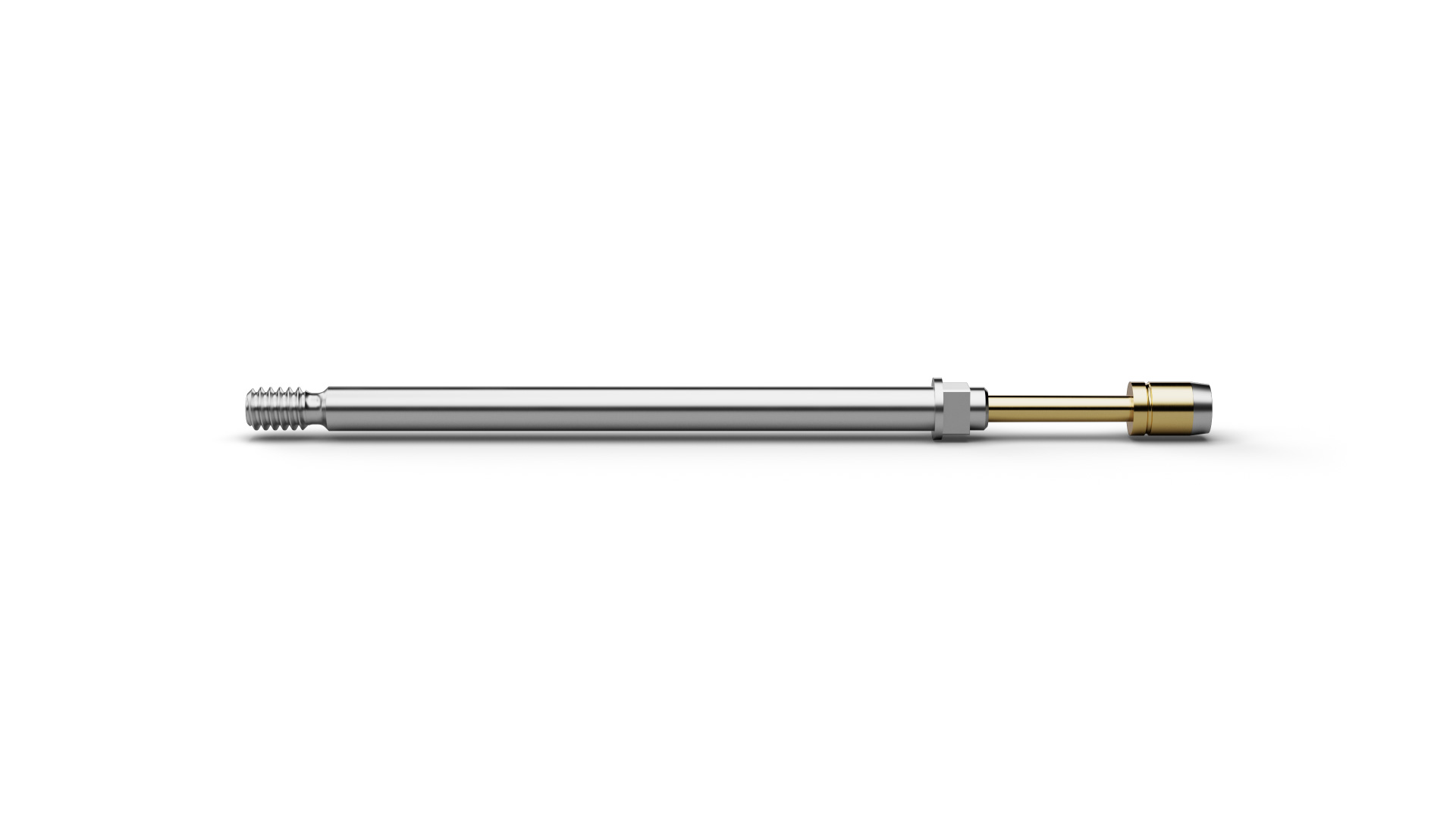

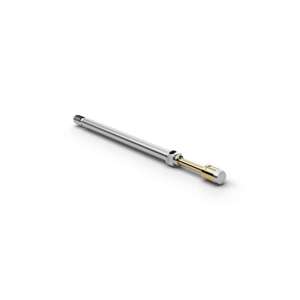

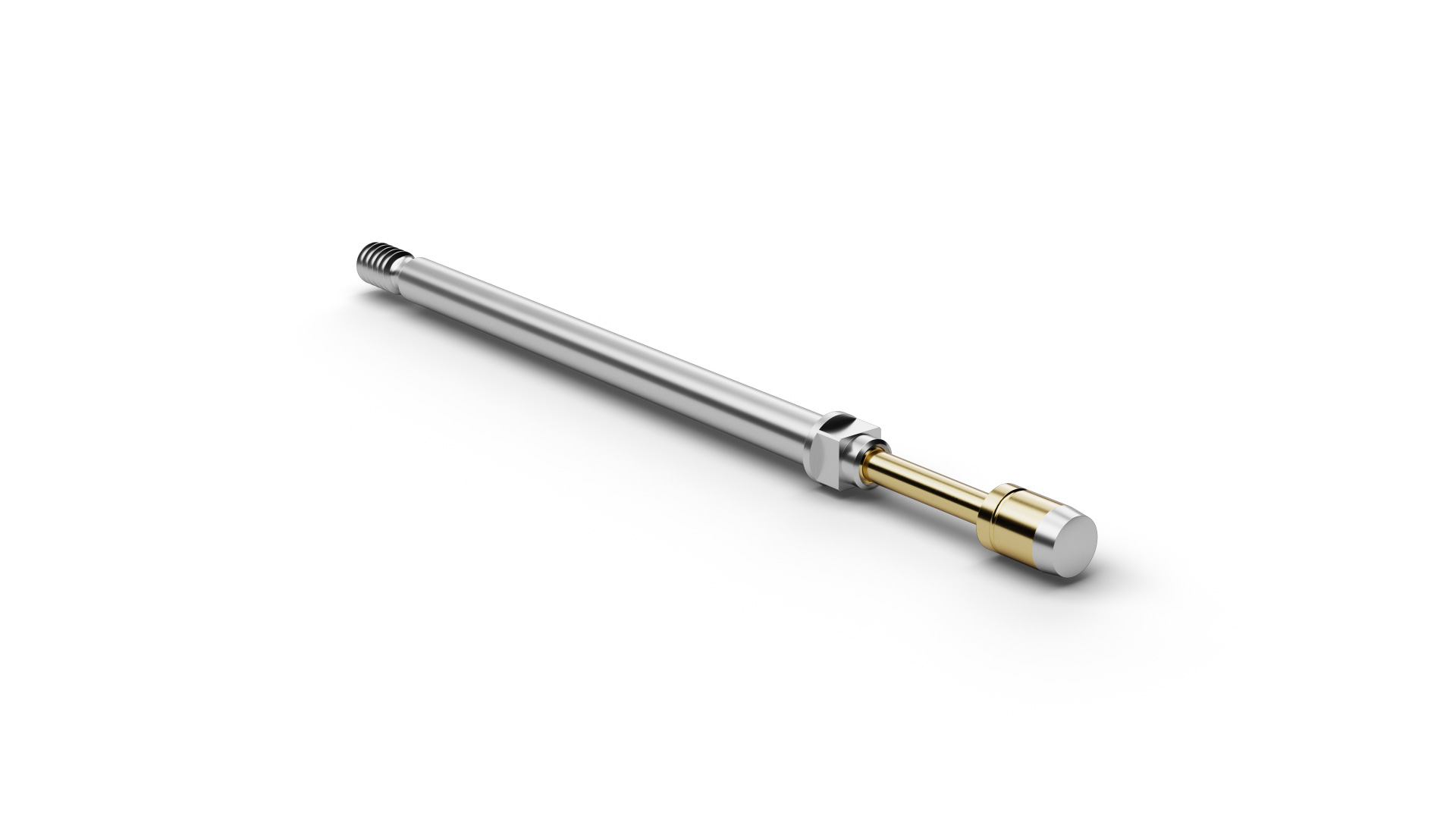

Der Hochstromstift HCF73212A200U300A (Artikelnummer 1165609) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF73212A200U300A stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF73212A200U300A müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF73212A200U300A ist als Anwendungsbereich Batterieprüfungen und Prüfungen in der Leistungselektronik vorgesehen. HCF73212A200U300A ist für 20 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 10 mΩ. Bei HCF73212A200U300A besitzt die Kopfform 12 (Kugelkopf, abgesetzt) einen Durchmesser von 2 mm.
