Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF732 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | A |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 35.7 |
| Herausraghöhe (mm) | 10.5 |
| Durchmesser Kopfform (mm) | 1 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 29 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Silber |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 20 |
| Typ. Durchgangswiderstand (mOhm) | 10 |
Grafiken
Beschreibung des Produkts

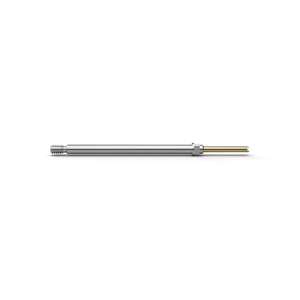

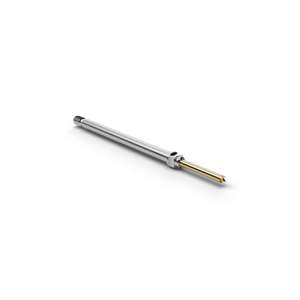

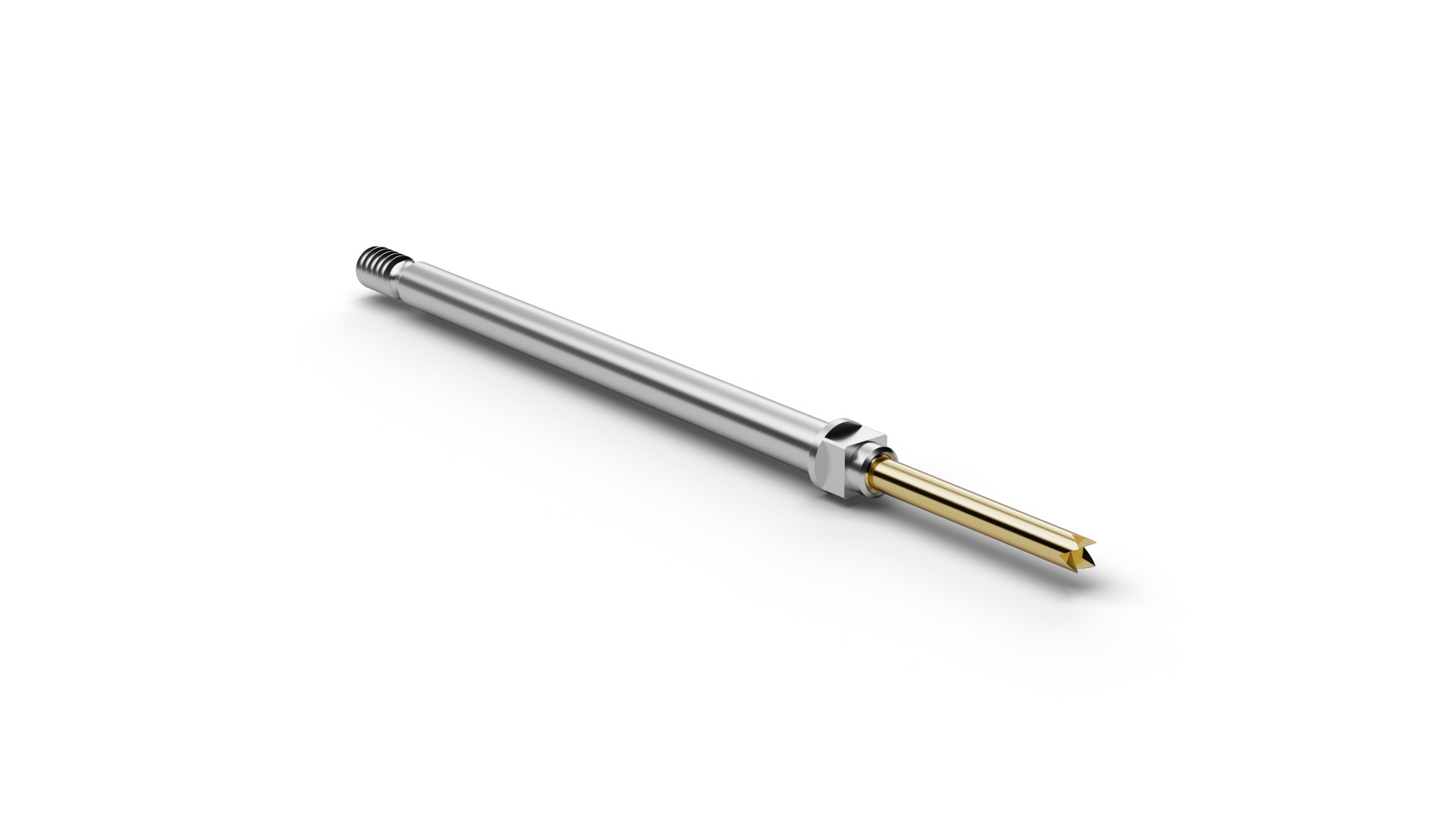

Der Hochstromstift HCF73229B100G300A (Artikelnummer 1165613) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF73229B100G300A stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF73229B100G300A müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF73229B100G300A ist als Anwendungsbereich Batterieprüfungen und Prüfungen in der Leistungselektronik vorgesehen. HCF73229B100G300A ist für 20 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 10 mΩ. Bei HCF73229B100G300A besitzt die Kopfform 29 (4-Punkt-Krone) einen Durchmesser von 1 mm.
