Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF772 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | A |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 32.3 |
| Herausraghöhe (mm) | 10.5 |
| Durchmesser Kopfform (mm) | 2 |
| Durchmesser Mantel (mm) | 1.66 |
| Durchmesser Kragen (mm) | 2 |
| Durchmesser Pressring (mm) | 2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Silber |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 20 |
| Typ. Durchgangswiderstand (mOhm) | 10 |
Grafiken
Beschreibung des Produkts

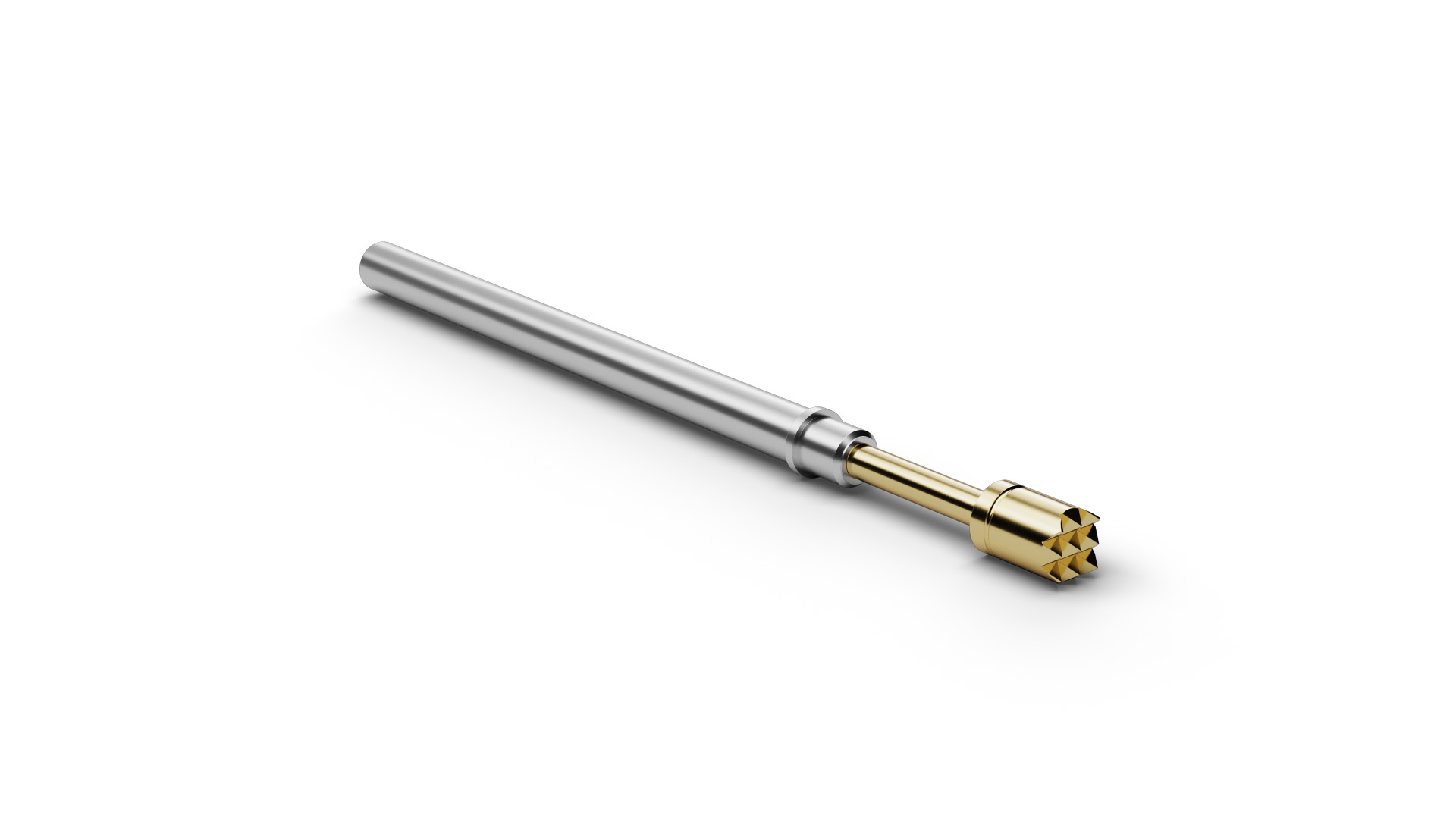

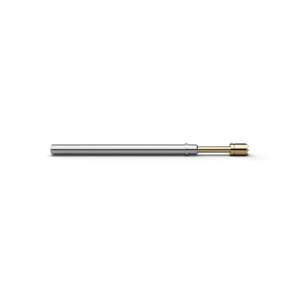

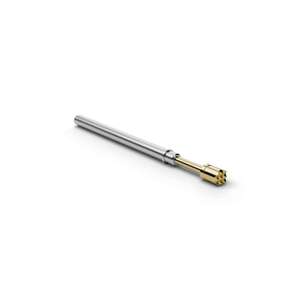

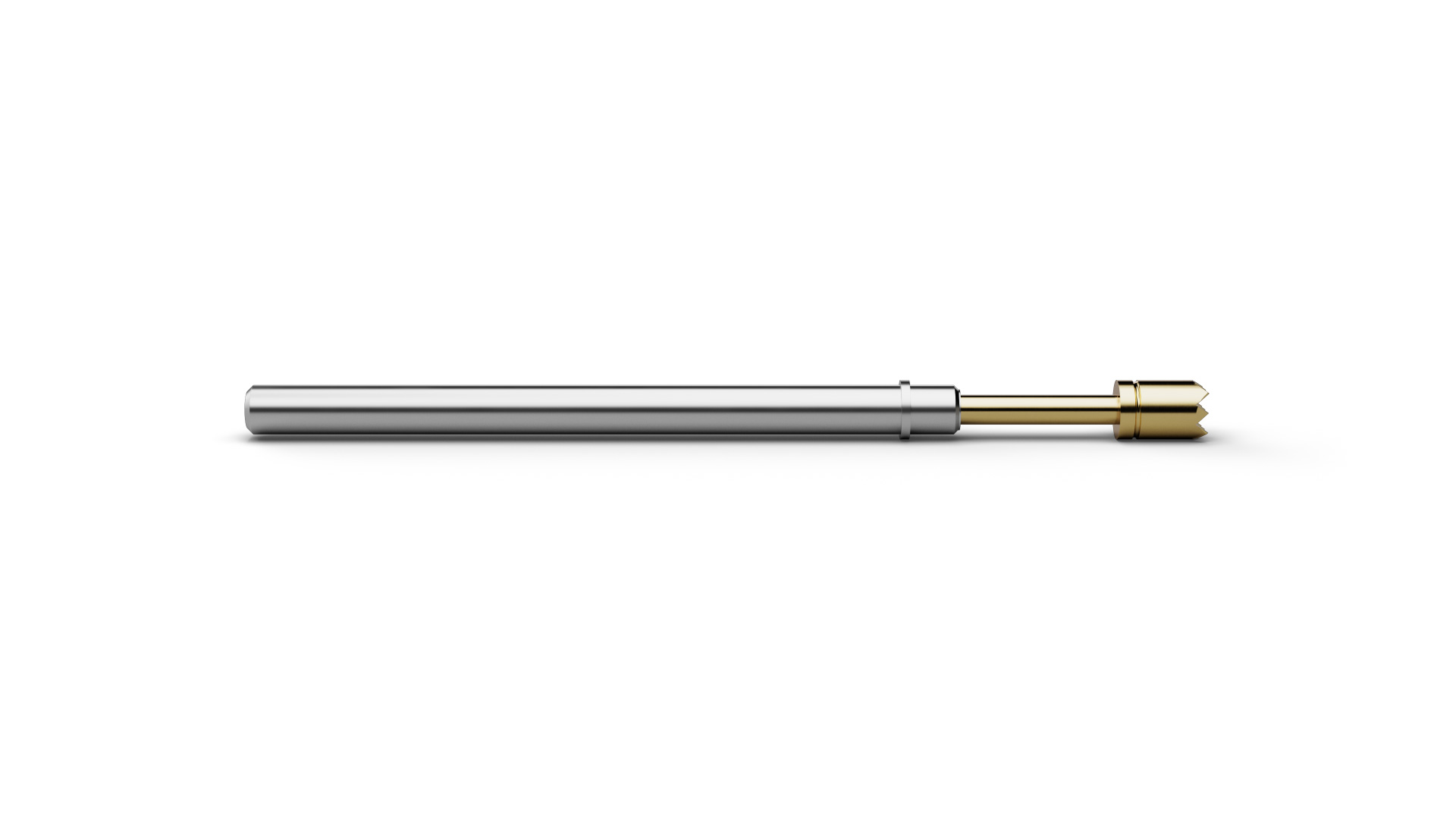

Der Hochstromstift HCF77206B200G150A (Artikelnummer 1165639) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF77206B200G150A stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF77206B200G150A müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF77206B200G150A ist als Anwendungsbereich Batterieprüfungen und Prüfungen in der Leistungselektronik vorgesehen. Für HCF77206B200G150A sind 20 A Dauerstrom und 10 mΩ typischer Durchgangswiderstand angegeben. Bei HCF77206B200G150A besitzt die Kopfform 06 (Waffel, abgesetzt) einen Durchmesser von 2 mm.
