Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | F835 |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 45 |
| Herausraghöhe (mm) | 10.2 |
| Durchmesser Kopfform (mm) | 3.5 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.2 |
| Abstand innen/außen (mm) | -1.6 |
| Durchmesser Kopfform (mm) 2 | 0.52 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Kopfform 2 | 05 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Werkstoff Feder 2 | Edelstahl |
| Beschichtung Feder 2 | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 80 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Gewinde | M2,5 |
| Schlüsselweite (mm) | 2,6 |
| DUT | HFM Male 1 Pos |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
| Impedanz (Ohm) | 50 |
| Frequenz (GHz) | 2 |
| Dauerstrom (A) 2 | 2 |
| Typ. Durchgangswiderstand (mOhm) 2 | 120 |
| Innenkontakt Spezifikationen | |
|---|---|
| Federweg empf. (mm) 2 | 4 |
| Federweg max. (mm) 2 | 5 |
| Vorspannung (cN) 2 | 15 |
| Federkraft (cN) 2 | 50 |

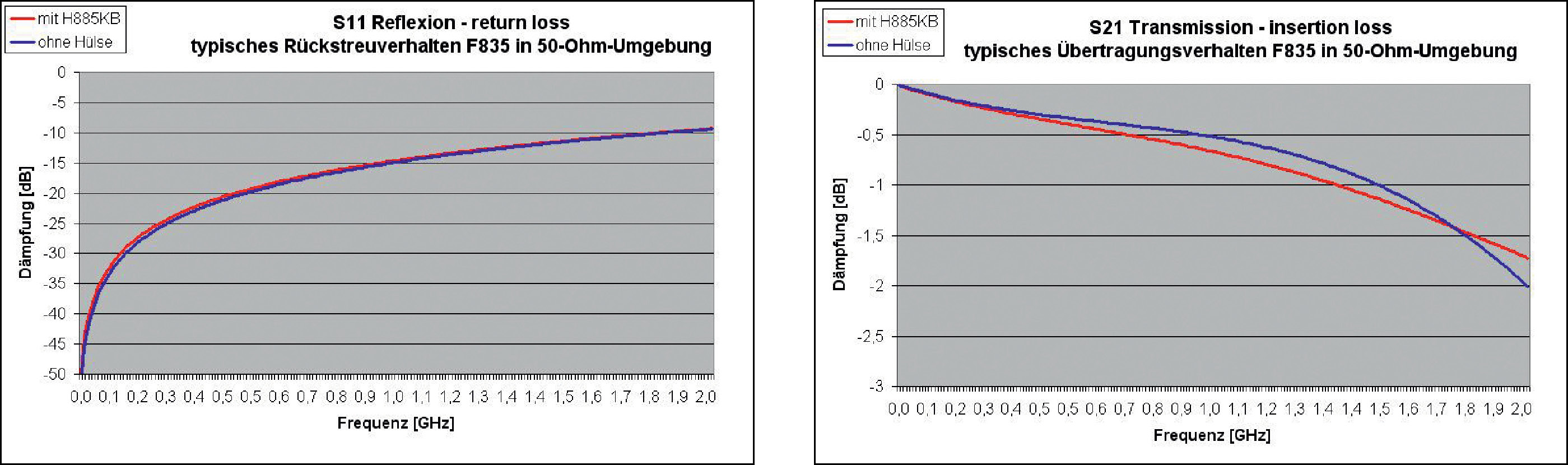

Grafiken
