Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F075 |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.1 |
| Herausraghöhe (mm) | 8.5 |
| Durchmesser Kopfform (mm) | 0.5 |
| Durchmesser Mantel (mm) | 1.02 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 35 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 70 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

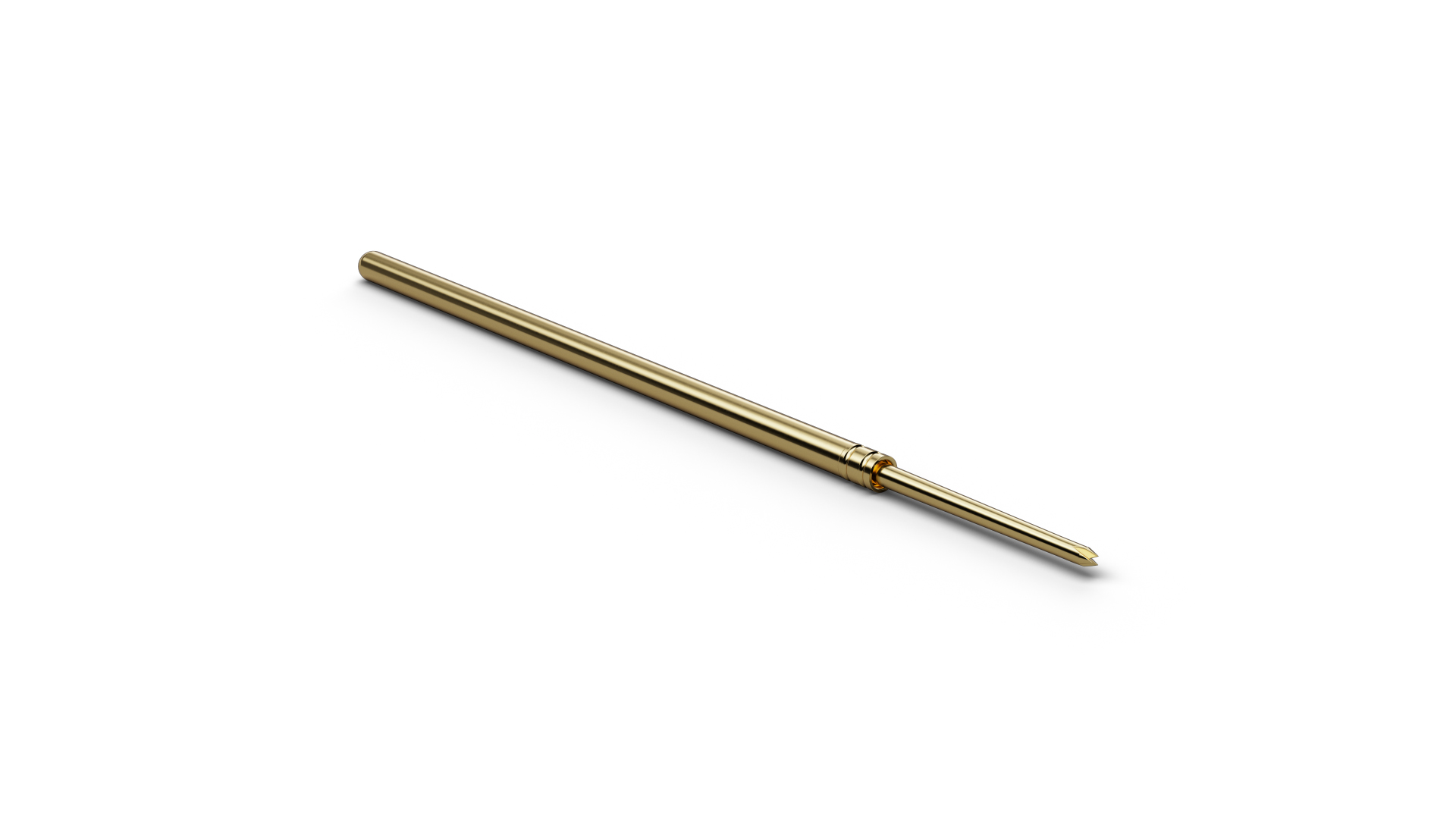

Mit F07535S050L150 (Artikelnummer 1167977) steht ein Basis Kontaktstift für definierte elektrische Kontakte in ICT- und Funktionstest-Adaptern zur Verfügung. Mit Kopfform 35 (3-Punkt-Krone, abgesetzt (selbstreinigend)) verbindet F07535S050L150 den ICT/FCT-Einsatz mit einer Geometrie für Lötpads und Vias. F07535S050L150 kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 35 (3-Punkt-Krone, abgesetzt (selbstreinigend)) und einem Kopfdurchmesser von 0,5 mm. F07535S050L150 ist elektrisch für einen Dauerstrom von 4 A spezifiziert.
