Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | HF77 |
| Raster (mm / mil) | 11,5 / 453 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 31.4 |
| Herausraghöhe (mm) | 19.5 |
| Durchmesser Kopfform (mm) 2 | 0.9 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform 2 | 02 |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Werkstoff Feder 2 | Federstahl |
| Beschichtung Feder 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 450 |
| Federkraft (cN) | 600 |
| Federweg empf. (mm) | 2.5 |
| Federweg max. (mm) | 3.5 |
| DUT | H-MTD-Female (single) |
| Elektrische Spezifikationen | |
|---|---|
| Impedanz (Ohm) | 100 |
| Frequenz (GHz) | 20 |
| Innenkontakt Spezifikationen | |
|---|---|
| Federweg empf. (mm) 2 | 0.5 |
| Federweg max. (mm) 2 | 0.8 |
| Vorspannung (cN) 2 | 50 |
| Federkraft (cN) 2 | 75 |

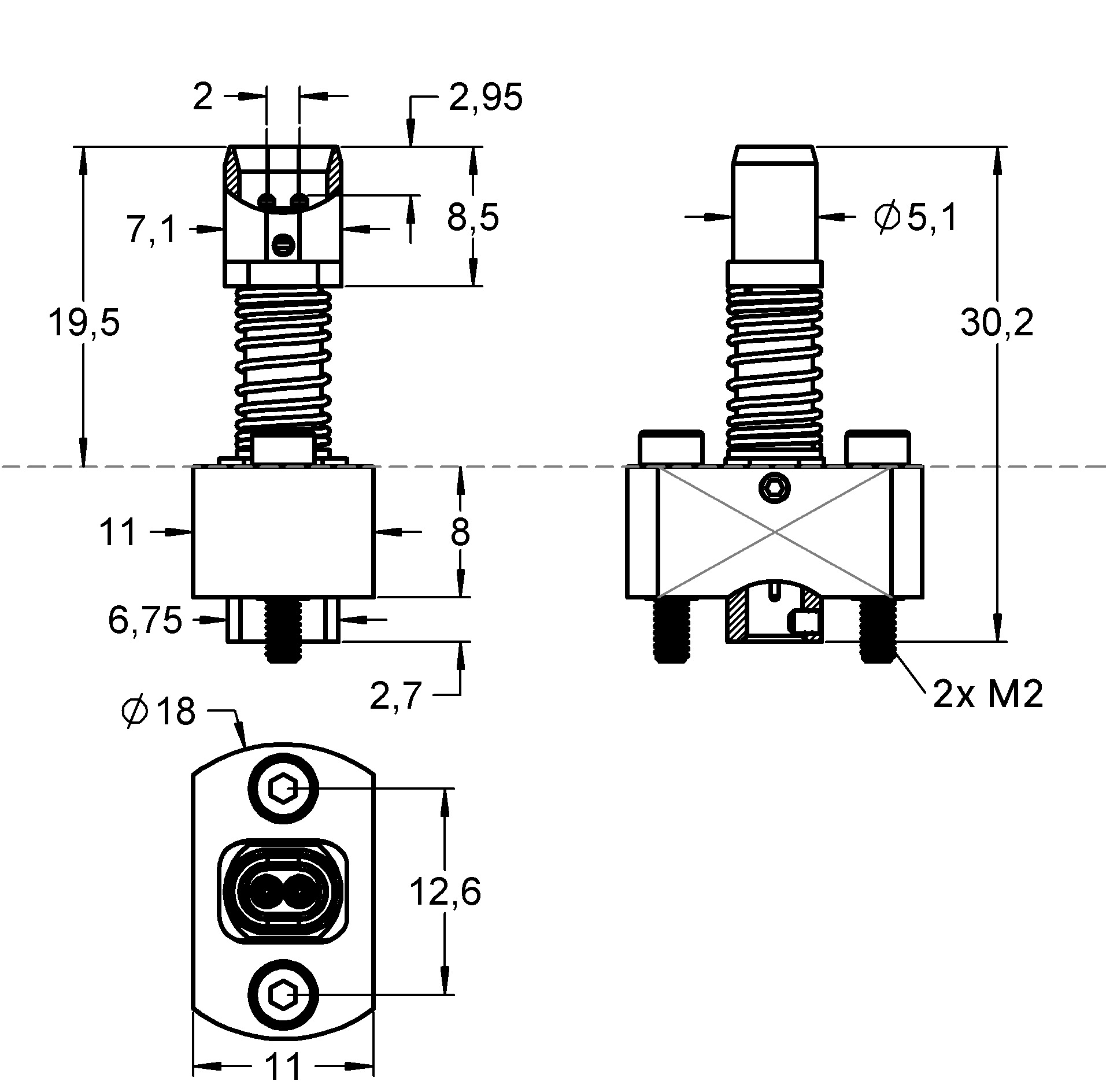

Grafiken
