Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | HF86 |
| Raster (mm / mil) | 10,0 / 394 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 30.93 |
| Herausraghöhe (mm) | 20.93 |
| Durchmesser Kopfform (mm) | 9 |
| Durchmesser Mantel (mm) | 3 |
| Abstand innen/außen (mm) | 2.25 |
| Durchmesser Kopfform (mm) 2 | 1.8 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform 2 | 02 |
| Werkstoff Kopfform | Kupfer-Beryllium |
| Beschichtung Kopfform | Gold |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Werkstoff Feder 2 | Federstahl |
| Beschichtung Feder 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 500 |
| Federkraft (cN) | 665 |
| Federweg empf. (mm) | 2 |
| Federweg max. (mm) | 3 |
| Anschluss | Stecker |
| DUT | TNC-Female |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Impedanz (Ohm) | 50 |
| Frequenz (GHz) | 6 |
| Dauerstrom (A) 2 | 3 |
| Innenkontakt Spezifikationen | |
|---|---|
| Federweg empf. (mm) 2 | 1.5 |
| Federweg max. (mm) 2 | 2.9 |
| Vorspannung (cN) 2 | 50 |
| Federkraft (cN) 2 | 110 |

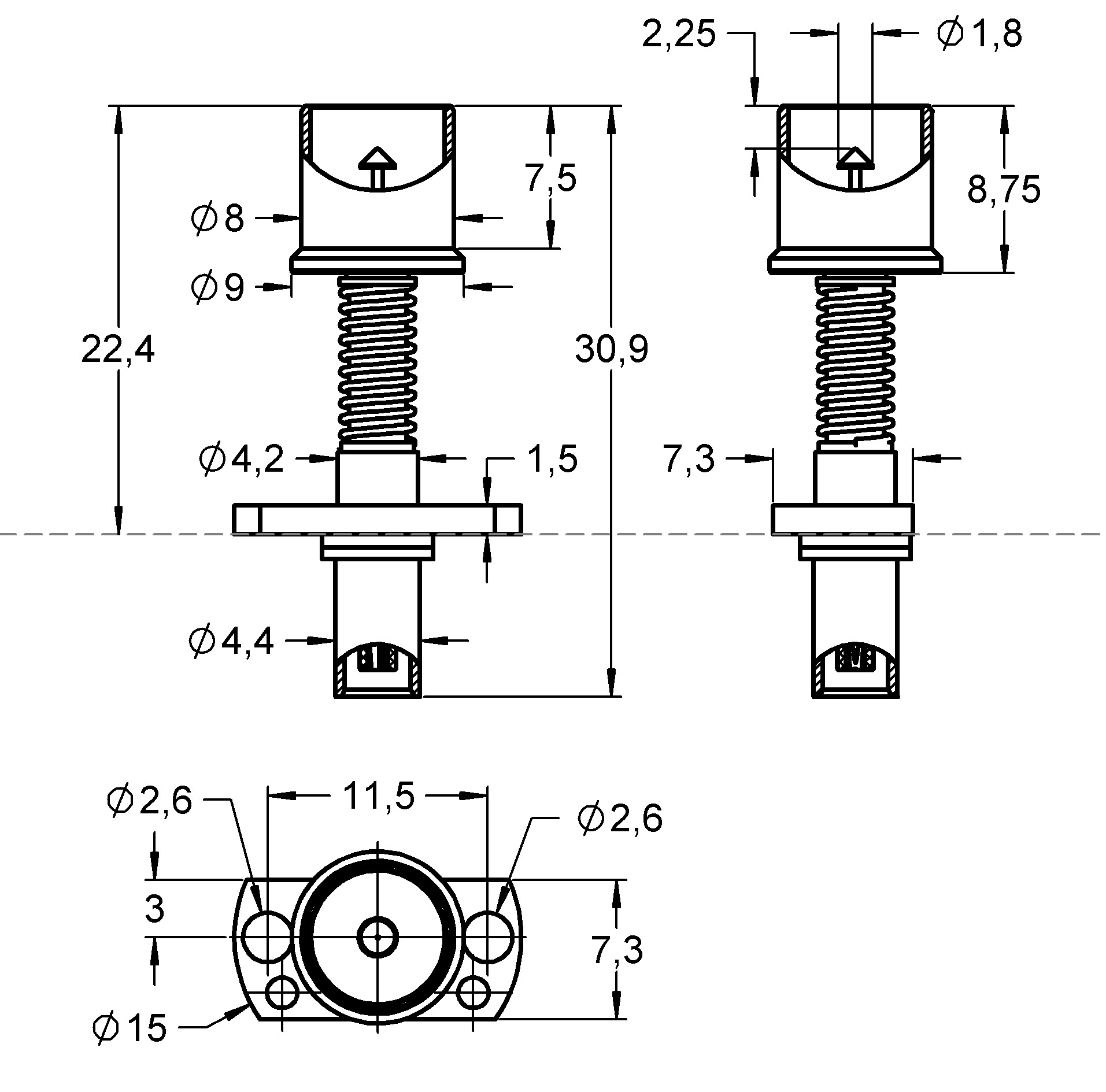

Grafiken
Beschreibung des Produkts

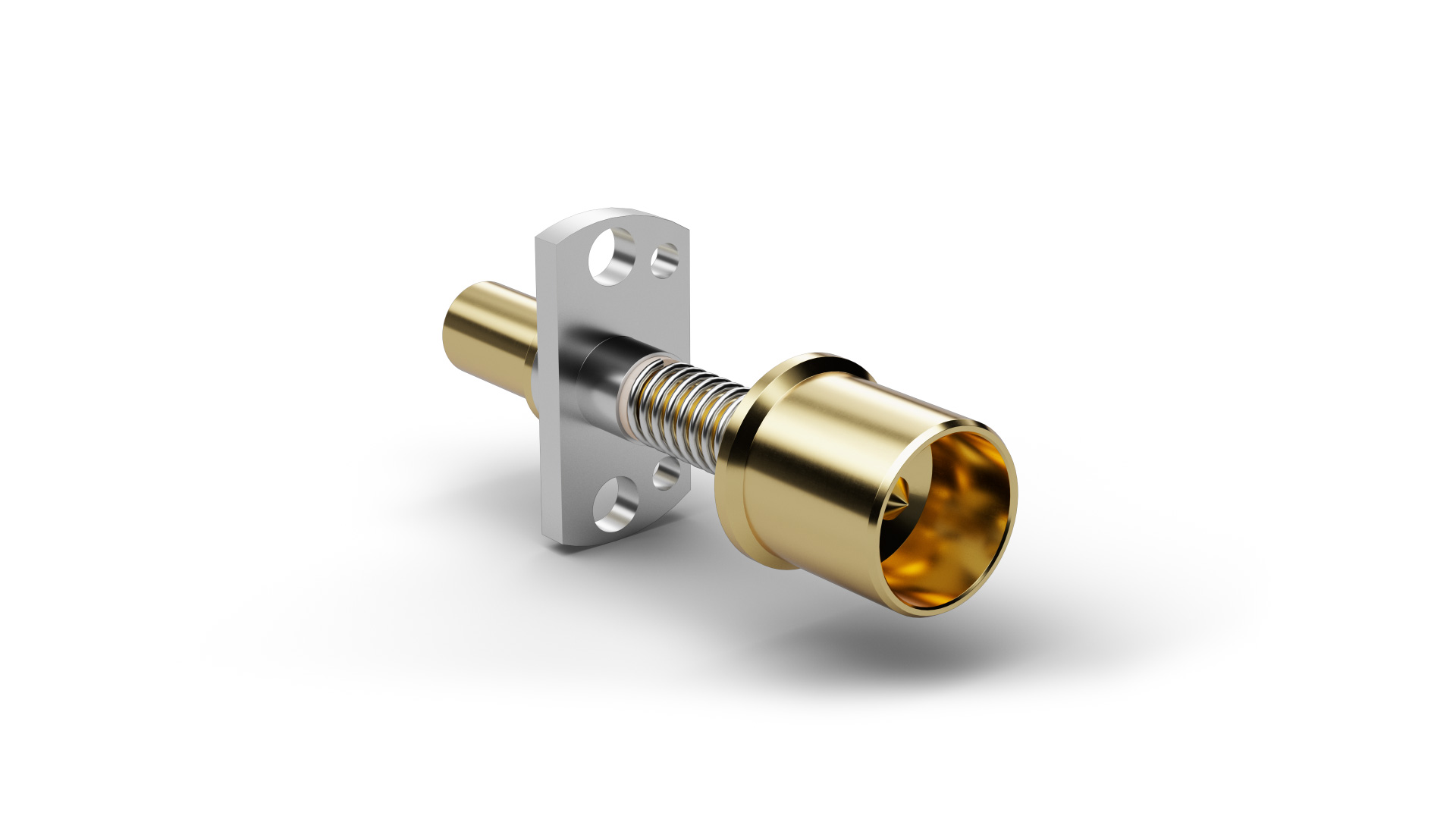

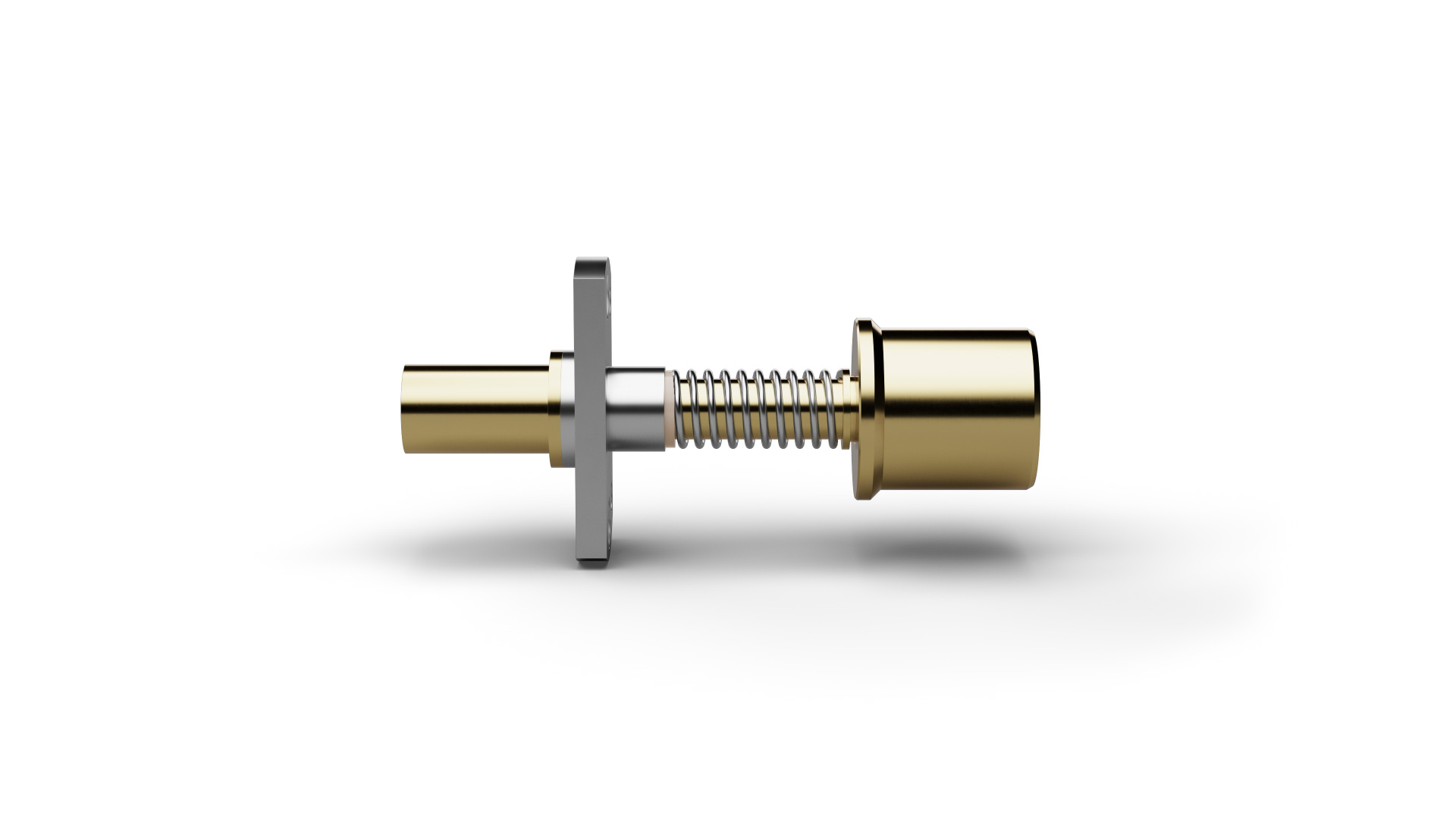

Der Hochfrequenzstift HF86TNCf016G775MCXfF (Artikelnummer 1171358) ist für die zuverlässige Übertragung hochfrequenter Signale in Prüf- und Testanwendungen ausgelegt. Mit einer definierten Impedanz von 50 Ω unterstützt HF86TNCf016G775MCXfF eine angepasste Signalführung und hilft, Reflexionen sowie Signalverluste an der Prüfschnittstelle zu begrenzen. Der Frequenzbereich reicht bis 6 GHz; die Ausführung ist für die Kontaktierung von Steckverbindern vom Typ TNC-Female vorgesehen. Bei HF86TNCf016G775MCXfF sorgen Federkräfte von 665 cN außen und 110 cN innen für eine definierte mechanische Kontaktierung.
