Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F772 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 32 |
| Herausraghöhe (mm) | 10 |
| Durchmesser Kopfform (mm) | 1.8 |
| Durchmesser Mantel (mm) | 1.66 |
| Durchmesser Kragen (mm) | 2.05 |
| Durchmesser Pressring (mm) | 2.05 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Neusilber |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 30 |
| Federkraft (cN) | 80 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

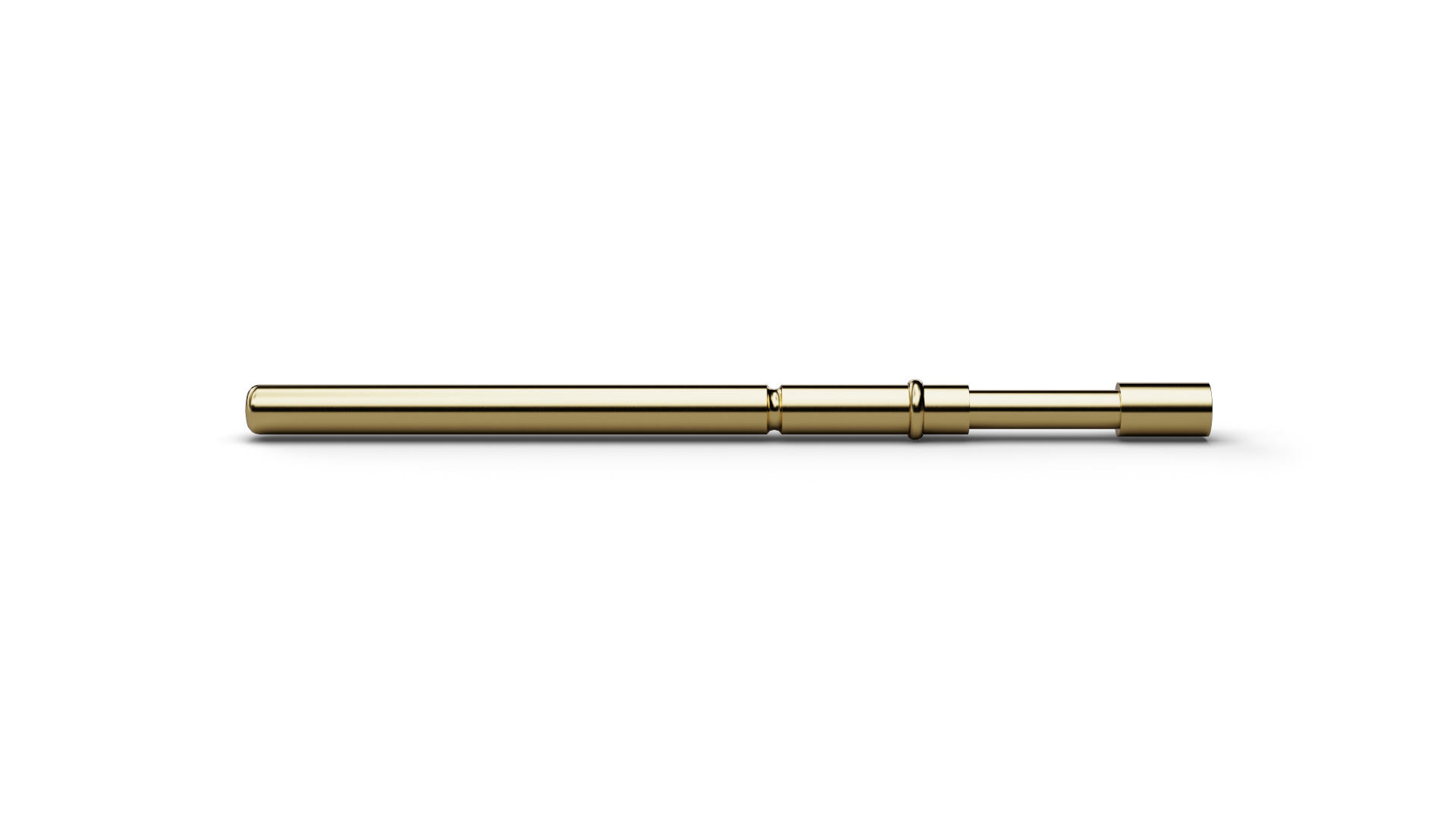

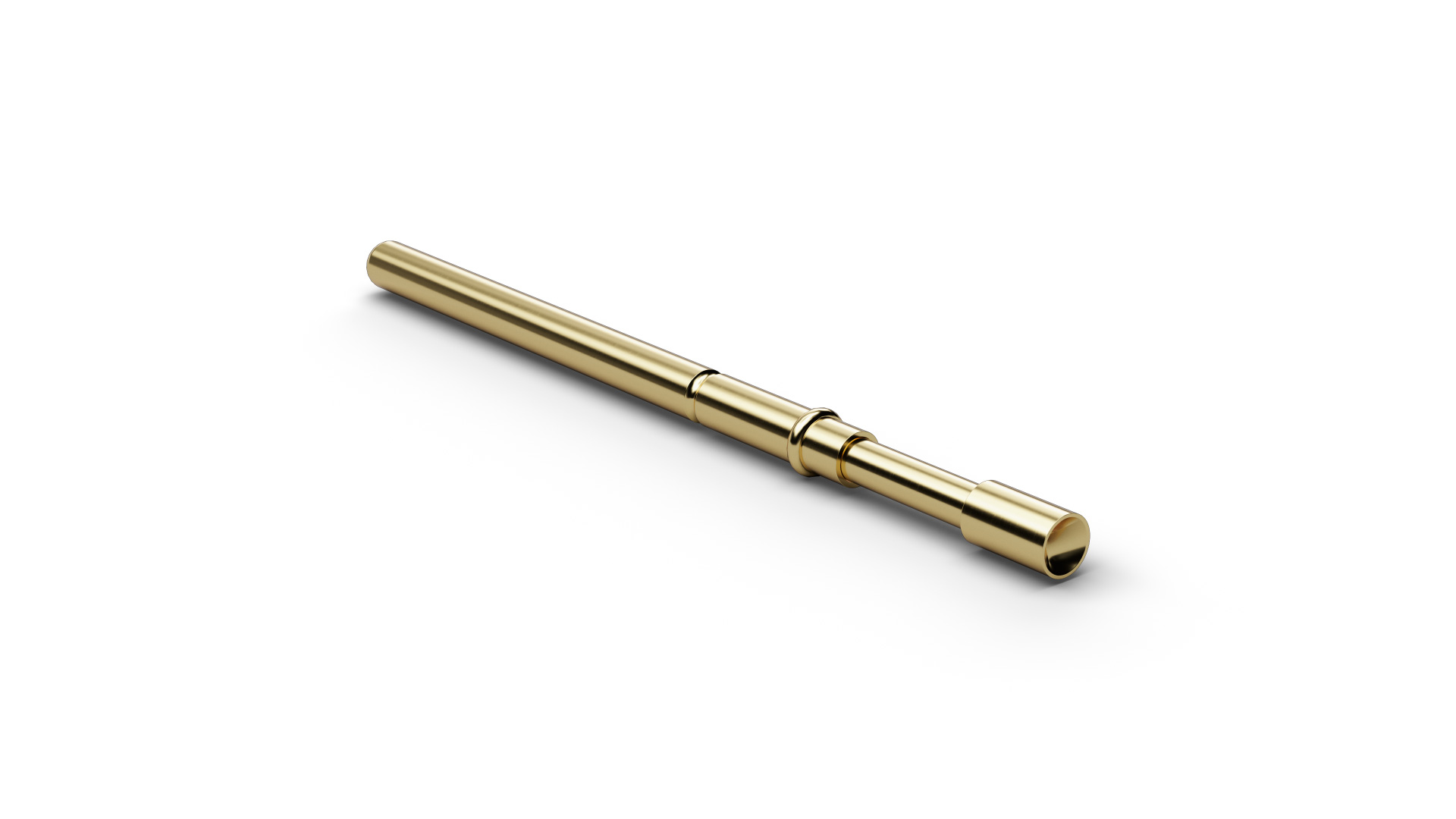

Mit F77205B180G080 (Artikelnummer 1178421) steht ein Basis Kontaktstift für definierte elektrische Kontakte in ICT- und Funktionstest-Adaptern zur Verfügung. Mit Kopfform 05 (Innenkegel, abgesetzt) verbindet F77205B180G080 den ICT/FCT-Einsatz mit einer Geometrie für Pins und Wire-Wrap-Pfosten mit einer geführten, schonenden Kontaktierung. F77205B180G080 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 05 (Innenkegel, abgesetzt) und einem Kopfdurchmesser von 1,8 mm. F77205B180G080 ist elektrisch für einen Dauerstrom von 5 A spezifiziert.
