기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Coaxial Probe |
| 형태/계열 | HC160 |
| 거리(mm/mil) | 18.0 / 708 |
| 온도 | -45°C...+200°C |
| 추가정의 | D |

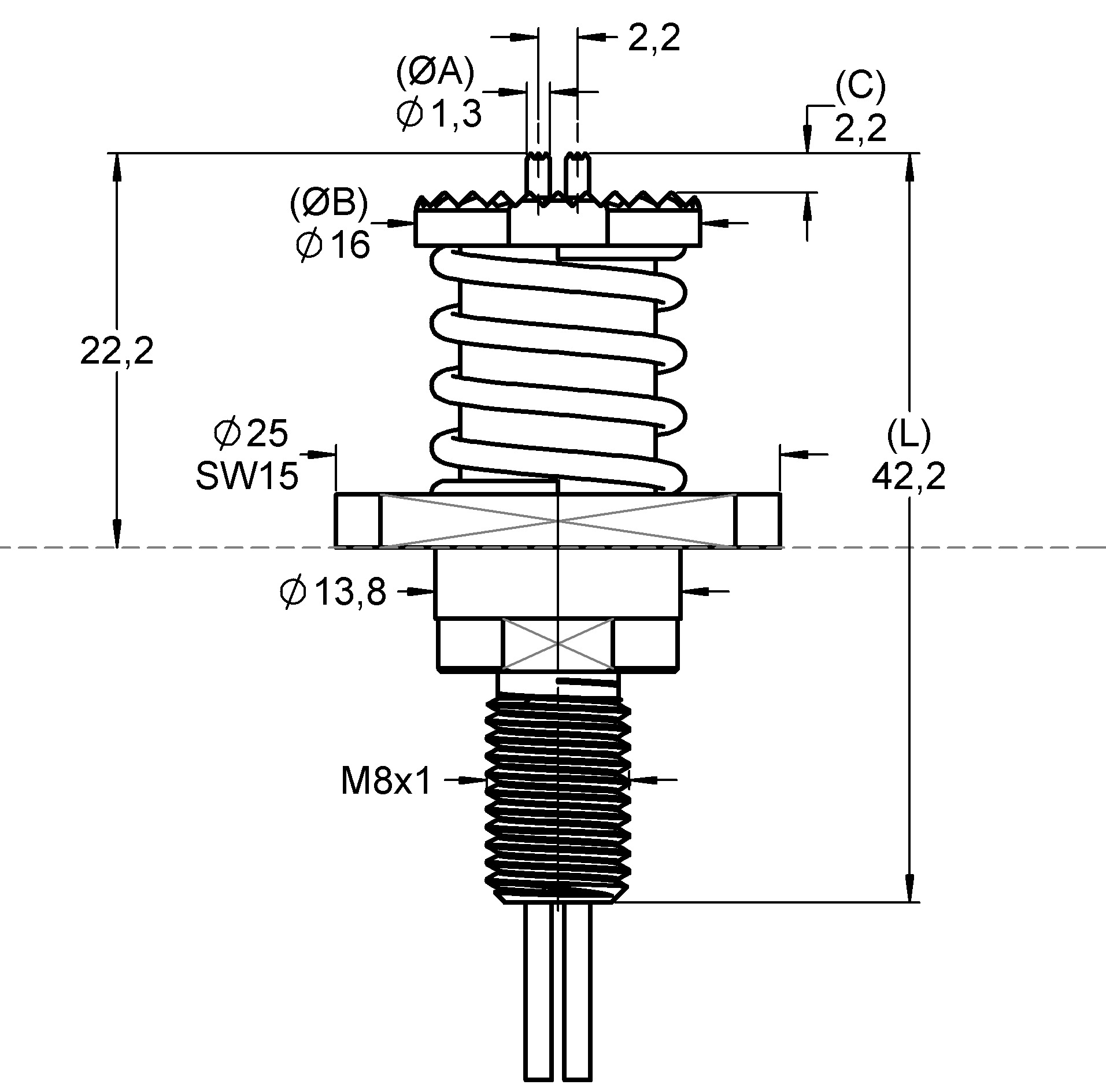

| 치수 | |
|---|---|
| 전체 길이(mm) | 42.2 |
| 돌출 높이 (mm) | 2.2 |
| 팁 스타일 직경(mm) | 16 |
| 배럴 직경(mm) | 13.8 |
| 칼라 직경(mm) | 25 |
| 팁 스타일 직경(mm) 2 | 1.3 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 06 |
| 팁 스타일 2 | 06 |
| 팁 스타일 소재 | Beryllium copper |
| 팁 스타일 플레이팅 | Gold |
| 플런저 소재 | Brass |
| 플런저 플레이팅 | Silver |
| 배럴 소재 | Plastic |
| 배럴 플레이팅 | Uncoated |
| 스프링 소재 | High-grade steel |
| 스프링 플레이팅 | Uncoated |
| 플런저 소재 2 | Beryllium copper |
| 플런저 플레이팅 2 | Gold |
| 스프링 소재 2 | High-grade steel |
| 스프링 플레이팅 2 | Uncoated |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 3500 |
| 스프링포스(cN) | 8000 |
| 정격 트래블(mm) | 4 |
| 맥시멈 트래블(mm) | 6 |
| 도구 크기(mm) | 15/12 |
| 연결 | Thread |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 200 |
| 일반적인 접촉 저항(mOhm) | 0.2 |
| 연속 전류(A) 2 | 5 |
| 일반적인 접촉 저항(mOhm) 2 | 30 |
| 내부 접점 사양 | |
|---|---|
| 정격 트래블(mm) 2 | 2.2 |
| 맥시멈 트래블(mm) 2 | 4.4 |
| 예압력 (cN) 2 | 130 |
| 스프링포스(cN) 2 | 400 |

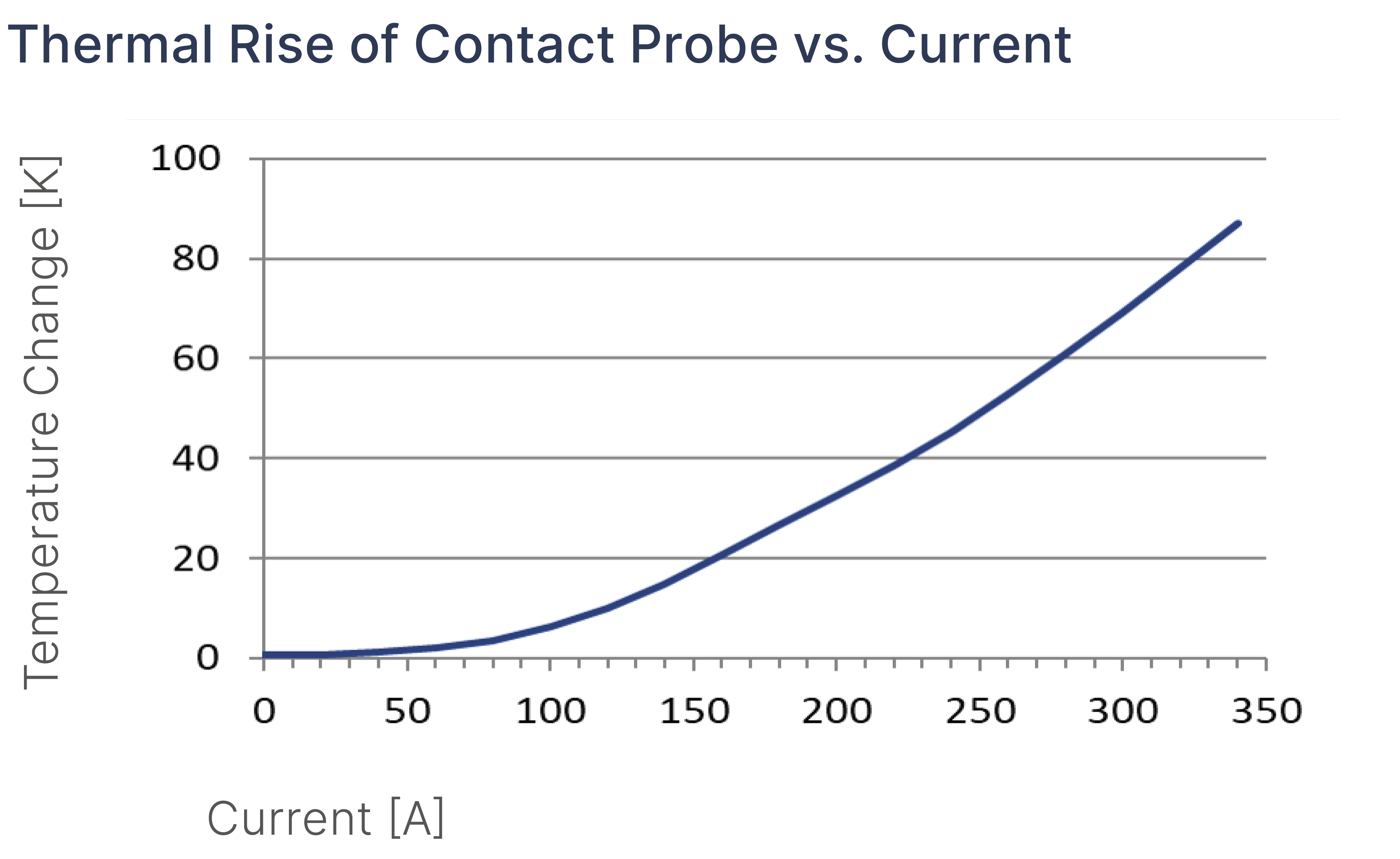

그래픽
Beschreibung des Produkts

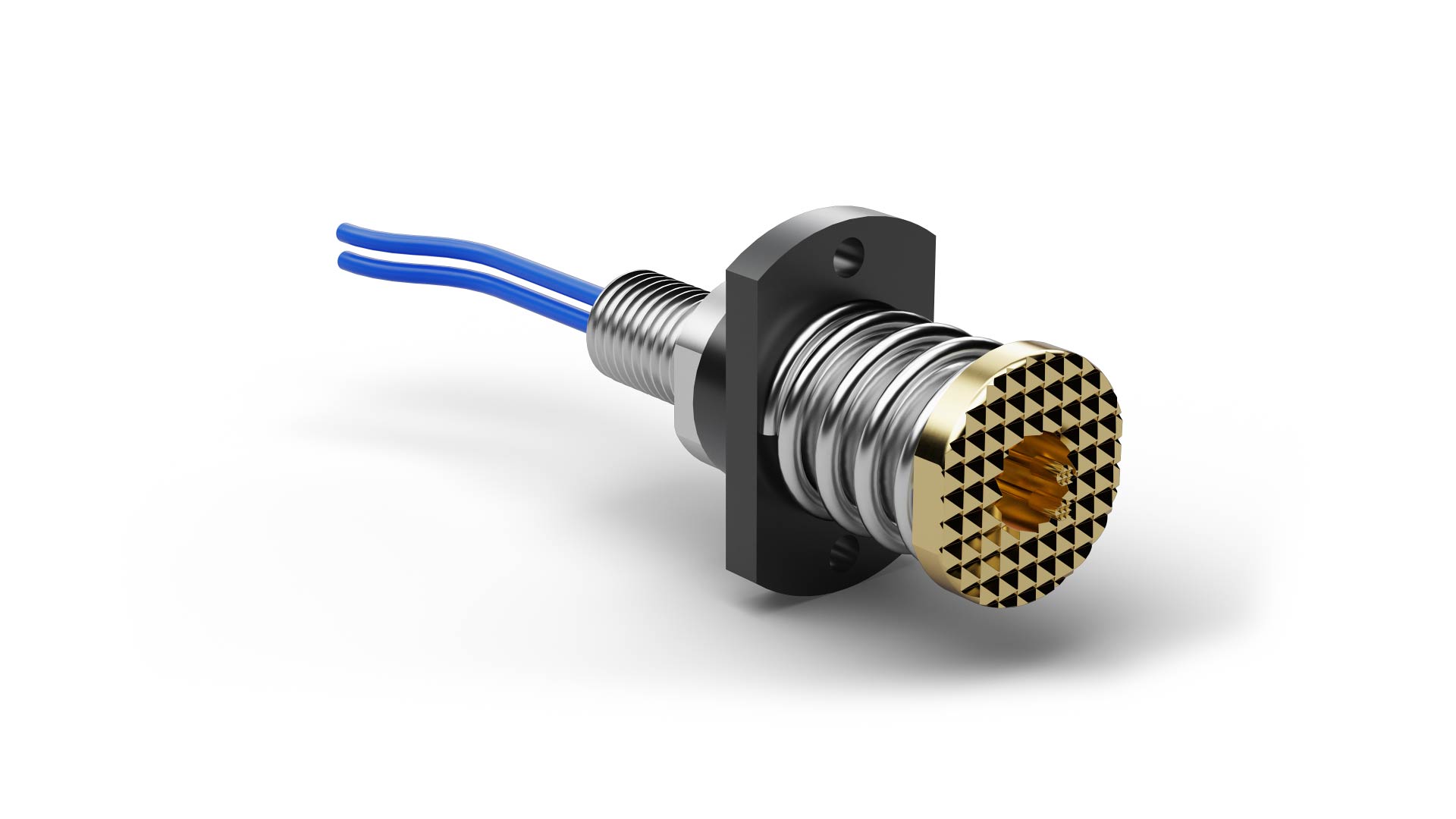

The Coaxial High Current Probe HC160E06G80F (item number 1116866) is designed for safe transmission of high electrical currents in test and contacting applications. HC160E06G80F focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For HC160E06G80F, contact resistance, contact force and thermal behavior must be considered together because they influence voltage drop and temperature rise at the contact point. The intended application area for HC160E06G80F includes battery contacting. The probe is rated for 200 A continuous current with a typical contact resistance of 0.2 mΩ. Spring force is 8000 cN at a nominal travel of 4 mm.
