Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F772 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 32 |
| Chiều cao nhô ra (mm) | 10 |
| Đường kính đầu mũi (mm) | 2 |
| Đường kính thân (mm) | 1.66 |
| Đường kính cổ (mm) | 2.05 |
| Đường kính vòng ép (mm) | 2.05 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 17 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Nickel silver |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

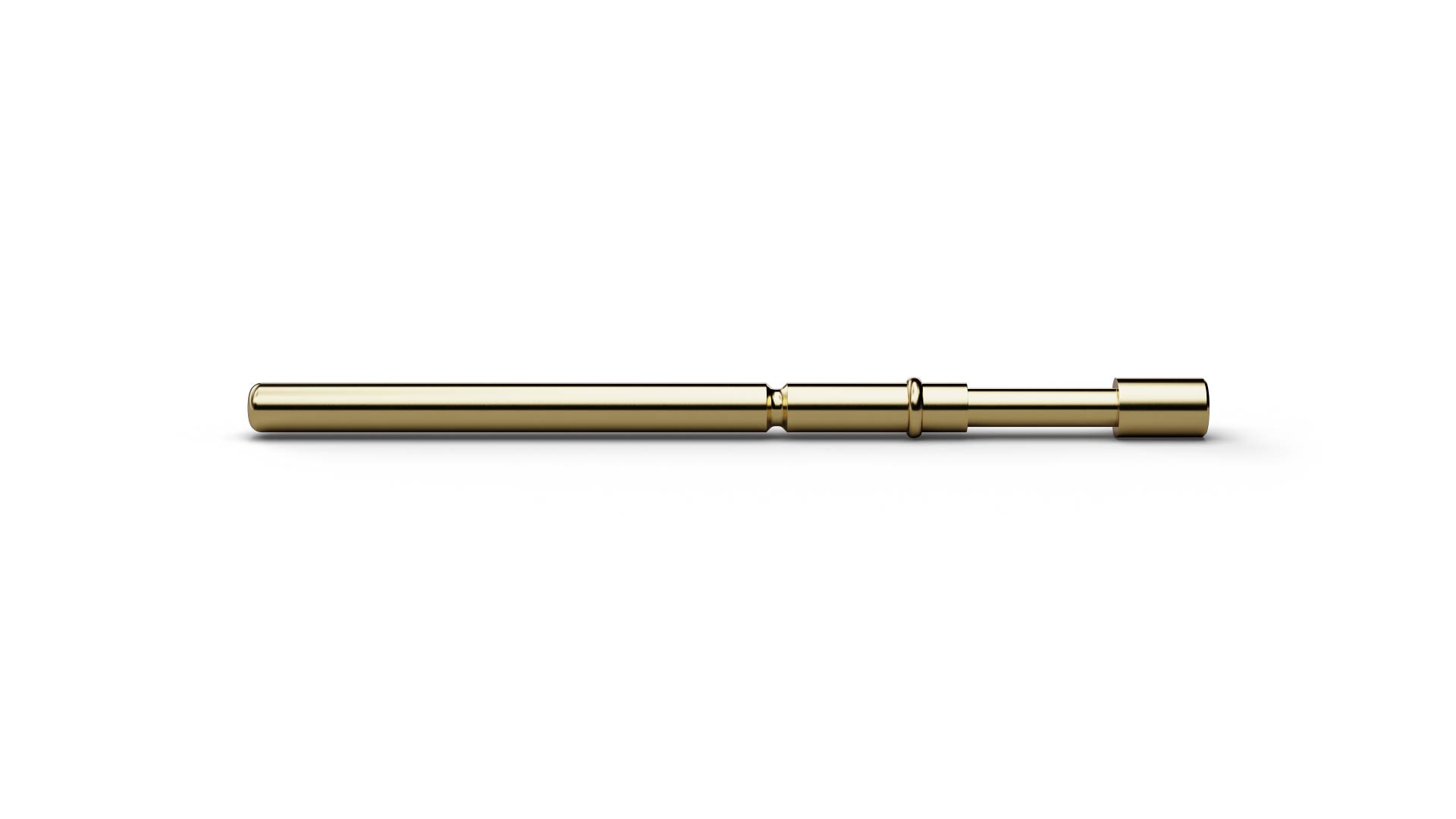

The Basic Contact Probe F77217B200G300 (item number 1008821) is a spring-loaded probe for temporary electrical contact with test points. With tip style 17 (Flat stepped), F77217B200G300 combines ICT/FCT use with a geometry intended for solder pads and contact pins. F77217B200G300 combines a pitch of 2.54 mm / 100 mil with tip style 17 (Flat stepped) and a tip diameter of 2 mm. F77217B200G300 operates with 300 cN spring force and 4 mm nominal travel. F77217B200G300 is rated for 5 A continuous current with a typical contact resistance of 25 mΩ. The plunger in F77217B200G300 is made of beryllium copper and is gold-plated.
