Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Double Plunger Probe |
| Loại/dòng sản phẩm | FP-D |
| Bước (mm/mil) | 0,80 / 31 |
| Nhiệt độ | -45°C...+100°C |

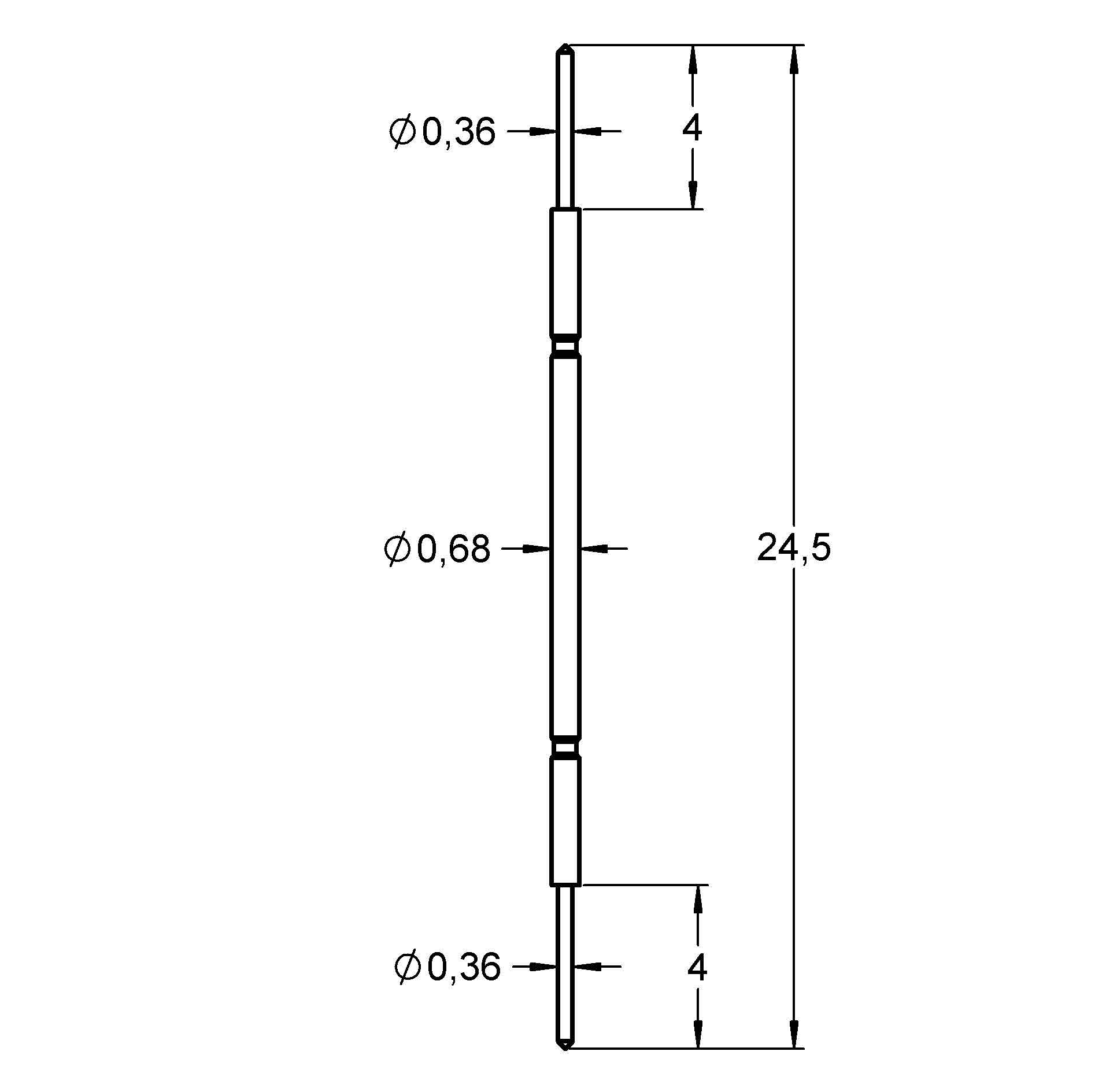

| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 24.5 |
| Chiều cao nhô ra (mm) | 4 |
| Đường kính đầu mũi (mm) | 0.36 |
| Đường kính thân (mm) | 0.68 |
| Đường kính đầu mũi (mm) 2 | 0.36 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 16 |
| Kiểu đầu kim 2 | 16 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Silver |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Vật liệu pít-tông 2 2 | Steel |
| Mạ pít-tông 2 | Longtime Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 35 |
| Lực lò xo (cN) | 85 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 2.5 |
| Độ chính xác đầu mũi +/- (mm) | 0.09 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 1.5 |
| Điện trở tiếp xúc điển hình (mOhm) | 75 |
Đồ họa
Beschreibung des Produkts

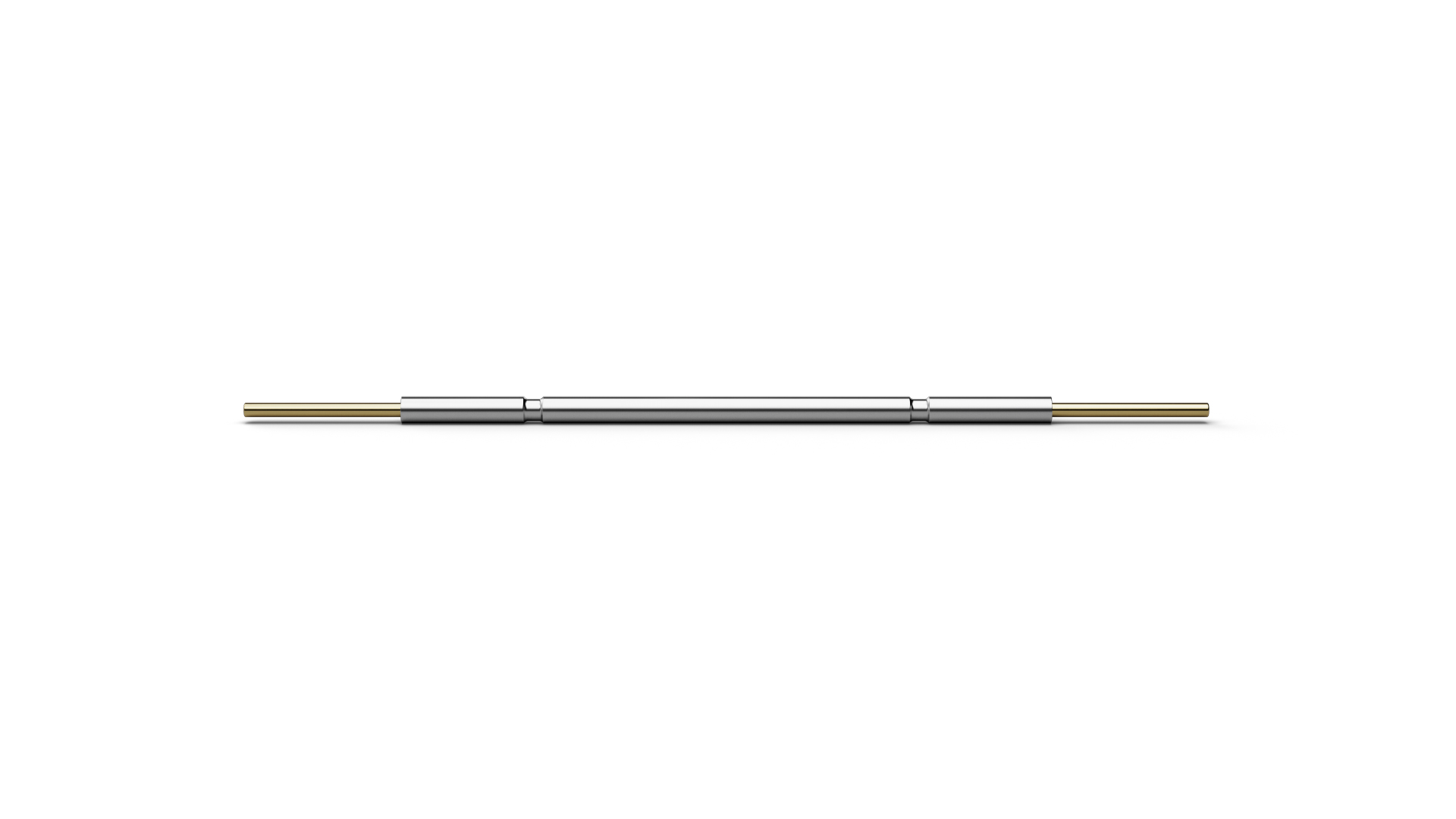

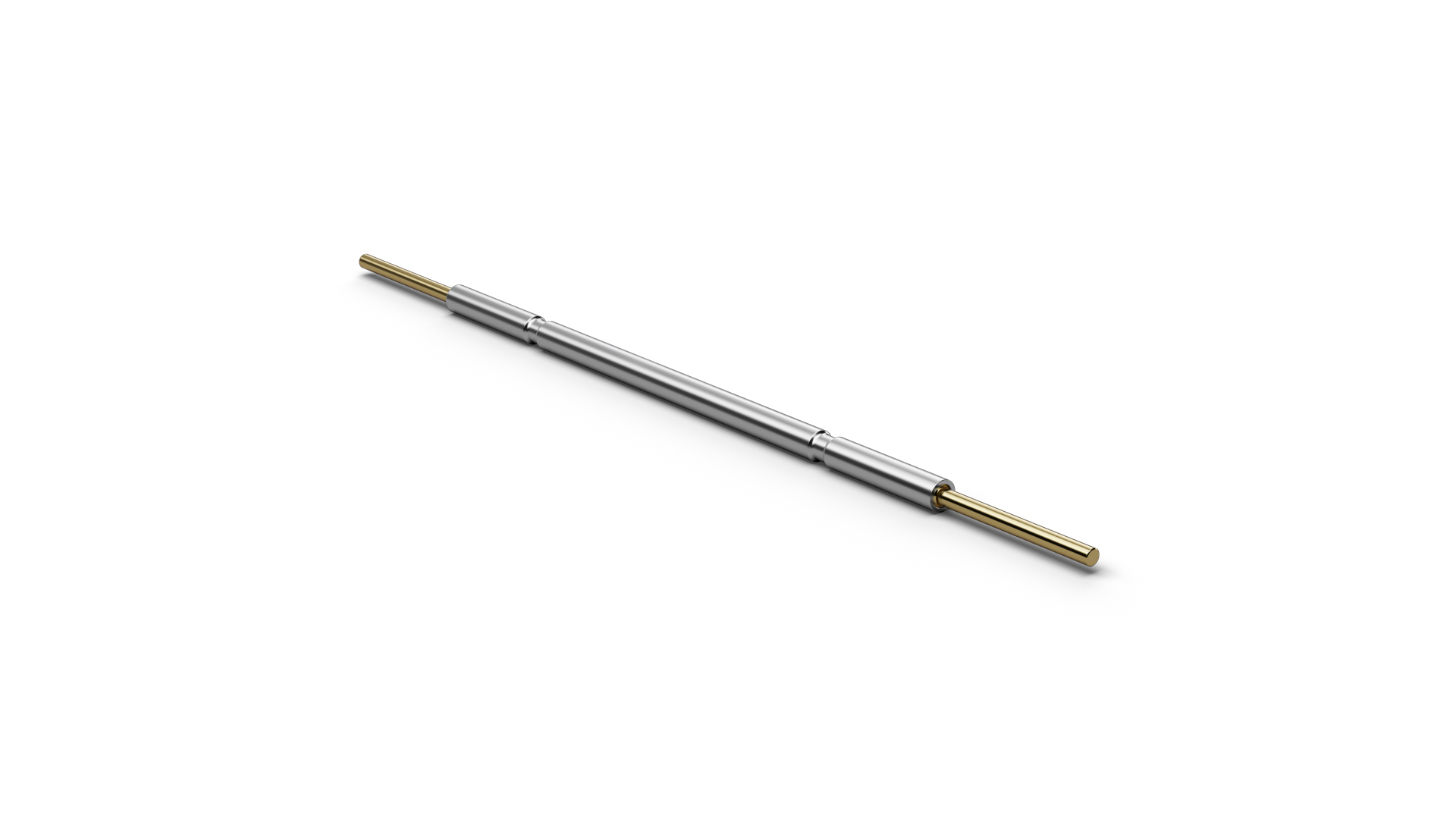

For high-density contacting, FP680D1616S036L085L245 (item number 1118519) provides a compact spring-loaded probe solution. Tip style 16 (Flat) targets FP680D1616S036L085L245 at solder pads and contact pins in dense test layouts; Fine Pitch Probes are used, among other applications, in semiconductor final test, WLCSP solutions, MEMS and micro-PCB testing. In FP680D1616S036L085L245, the double-plunger design provides spring-loaded contacting on both sides and can compensate for mechanical tolerances in compact interfaces. The design combines a pitch of 0.8 mm / 31 mil with tip style 16 (Flat) and a tip diameter of 0.36 mm. FP680D1616S036L085L245 operates with 85 cN spring force and 2 mm nominal travel. FP680D1616S036L085L245 is specified for 1.5 A continuous current.
