技术数据
| 一般信息 | |
|---|---|

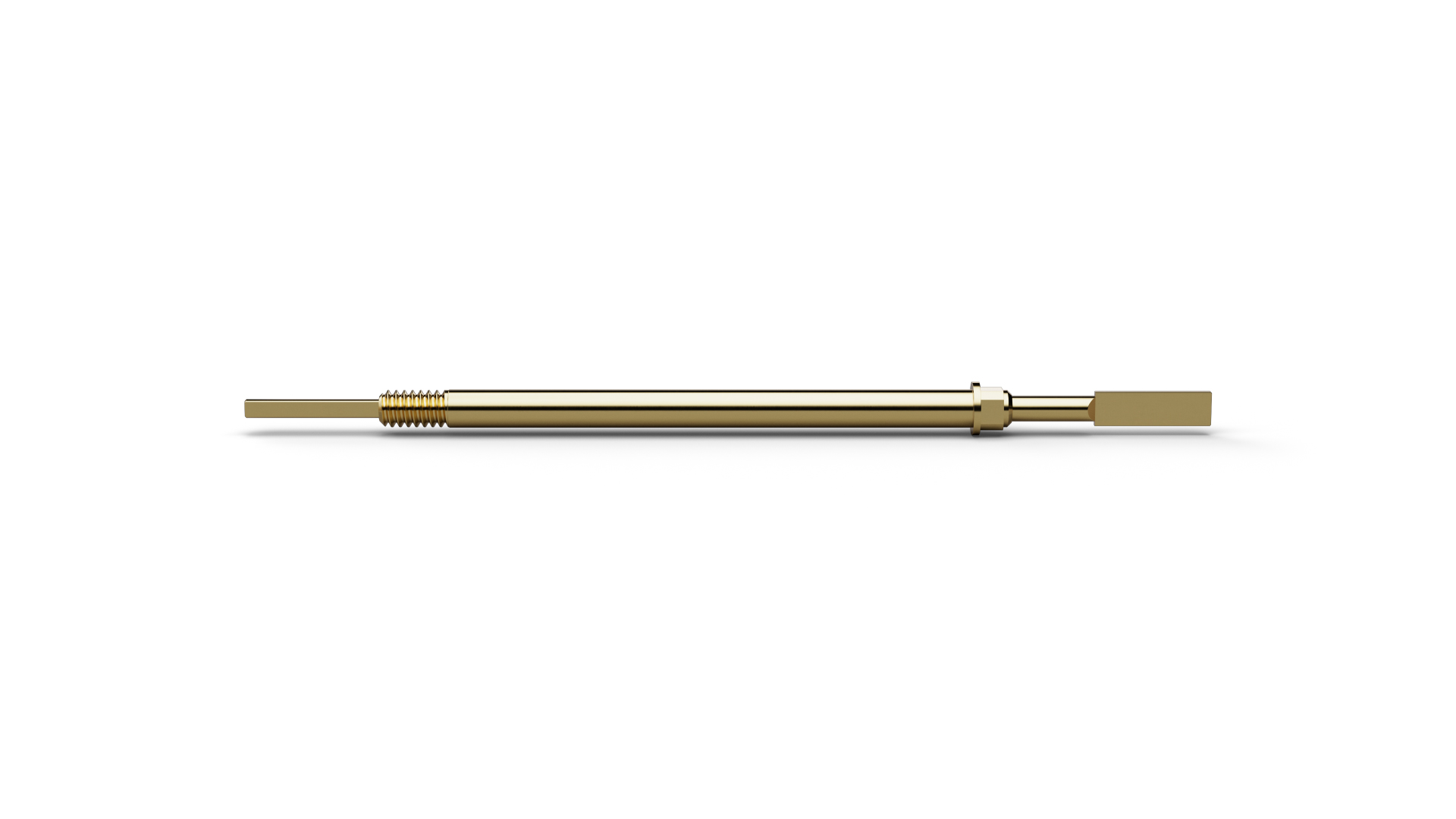

| 结构 | Basic Contact Probe |
| 类型/系列 | F756 |
| 间距（mm/mil） | 2,54 / 100 |
| 温度 | -45°C...+200°C |
| 附加定义 | S1 |
| 尺寸 | |
|---|---|
| 总长度 (mm) | 41.6 |
| 突出高度（毫米） | 10.3 |
| 针头直径 (mm) | 1.5 |
| 针管直径 (mm) | 1.64 |
| 领圈直径 (mm) | 2.3 |
| 压环直径 (mm) | 2.3 |
| A – 片状直径 (mm) | 1.5 |
| B – 片状厚度 (mm) | 0.35 |
| C – 片状高度 (mm) | 5 |
| 材料和表面 | |
|---|---|

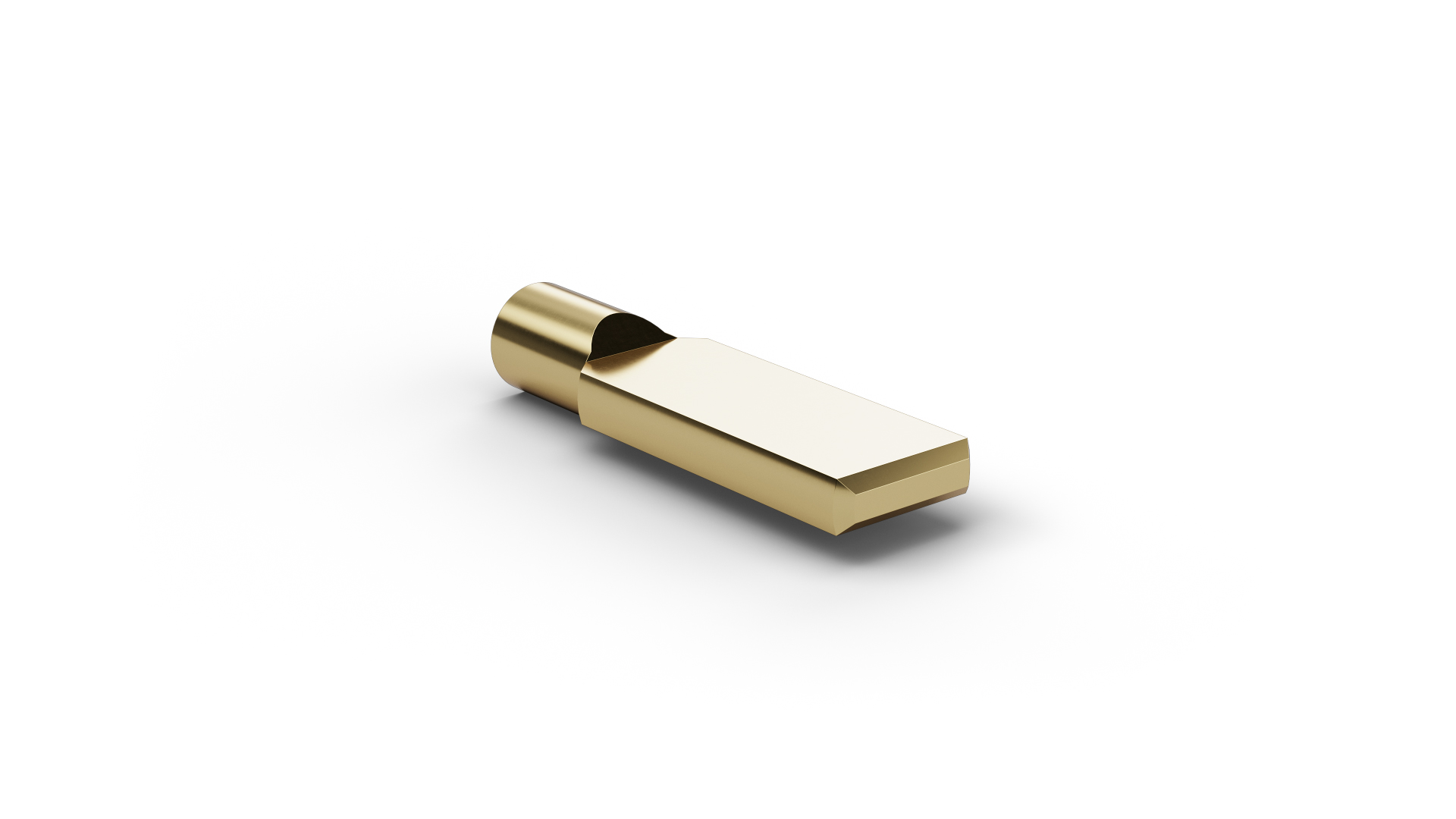

| 头型 | 83 |
| 柱塞材料 | Beryllium copper |
| 柱塞镀层 | Gold |
| 针管材料 | Brass |
| 针管镀层 | Gold |
| 弹簧材料 | High-grade steel |
| 弹簧镀层 | Uncoated |
| 机械规格 | |
|---|---|
| 预紧力（cN） | 60 |
| 弹力 (cN) | 140 |
| 标准行程 (mm) | 3.4 |
| 最大行程 (mm) | 3.6 |
| 螺纹式 | M1,6 |
| 工具尺寸 (mm) | 1,7 |
| 电气规格 | |
|---|---|
| 电流 (A) | 5 |
| 接触电阻（mOhm) | 30 |
图形
