技术数据
| 一般信息 | |
|---|---|
| 结构 | Coaxial Probe |
| 类型/系列 | HF76 |
| 间距（mm/mil） | 4,00 / 157,5 |
| 尺寸 | |
|---|---|
| 总长度 (mm) | 34.5 |
| 突出高度（毫米） | 19.7 |
| 针头直径 (mm) | 2.8 |
| 针管直径 (mm) | 3.8 |
| 内/外距离 (mm) | -3.05 |
| 针头直径 (mm) 2 | 0.4 |
| 材料和表面 | |
|---|---|
| 头型 | 16 |
| 头型 2 | 11 |
| 柱塞材料 | Beryllium copper |
| 柱塞镀层 | Gold |
| 针管材料 | Brass |
| 针管镀层 | Gold |
| 弹簧材料 | Spring steel |
| 弹簧镀层 | Gold |
| 柱塞材料 2 | Beryllium copper |
| 柱塞镀层 2 | Gold |
| 弹簧材料 2 | Spring steel |
| 弹簧镀层 2 | Gold |
| 机械规格 | |
|---|---|
| 预紧力（cN） | 160 |
| 弹力 (cN) | 510 |
| 标准行程 (mm) | 5.5 |
| 最大行程 (mm) | 6.9 |
| 螺纹式 | M3,5X0,35 |
| 工具尺寸 (mm) | 3,2 |
| 连接 | Plug |
| 目标语言 | MATE-AX female |
| 电气规格 | |
|---|---|
| 阻抗 (ohm) | 50 |
| Fréquence (GHz) | 16 |
| 内部接触规格 | |
|---|---|
| 标准行程 (mm) 2 | 0.7 |
| 最大行程 (mm) 2 | 1.5 |
| 预紧力（cN） 2 | 100 |
| 弹力 (cN) 2 | 120 |

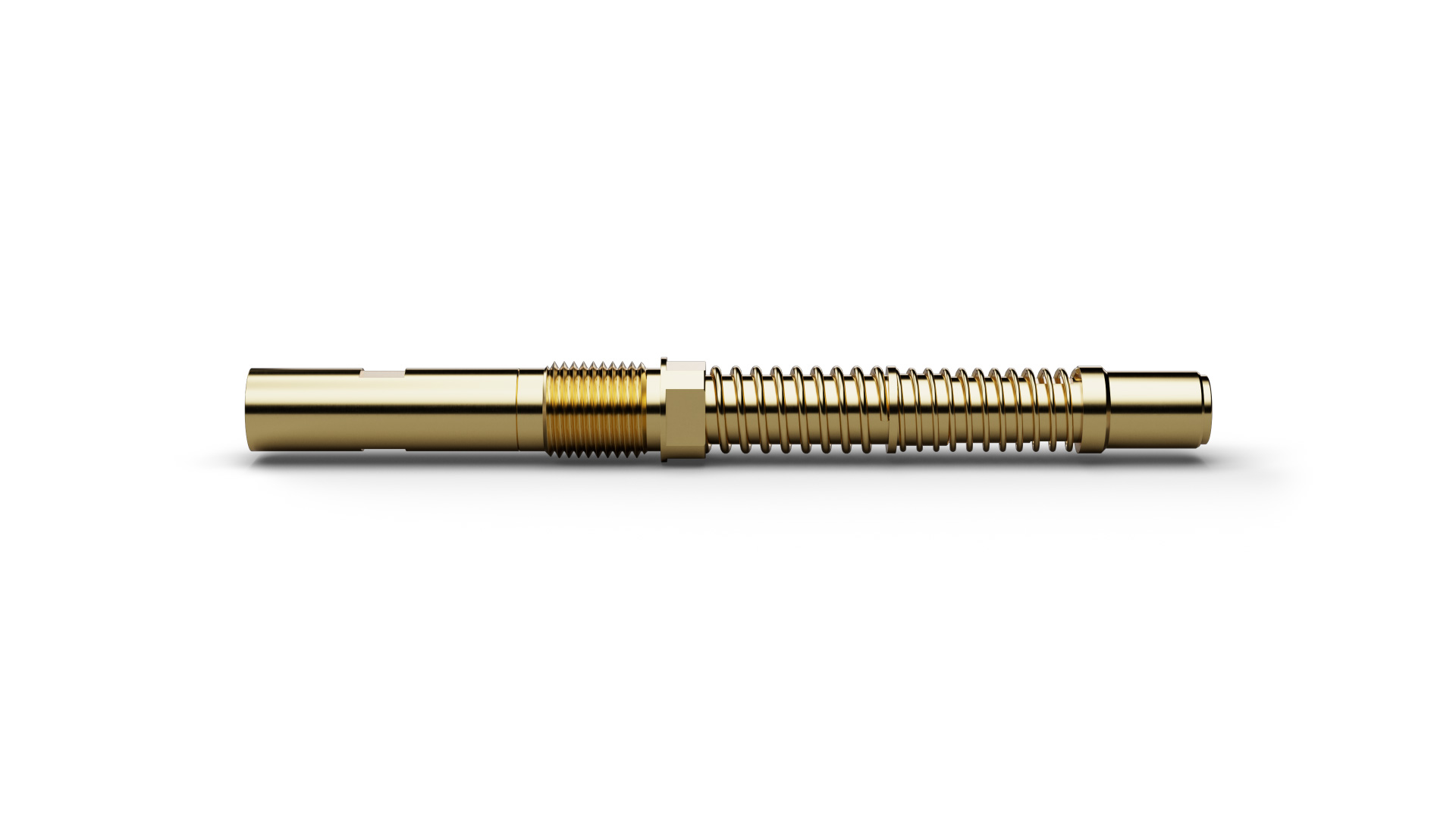

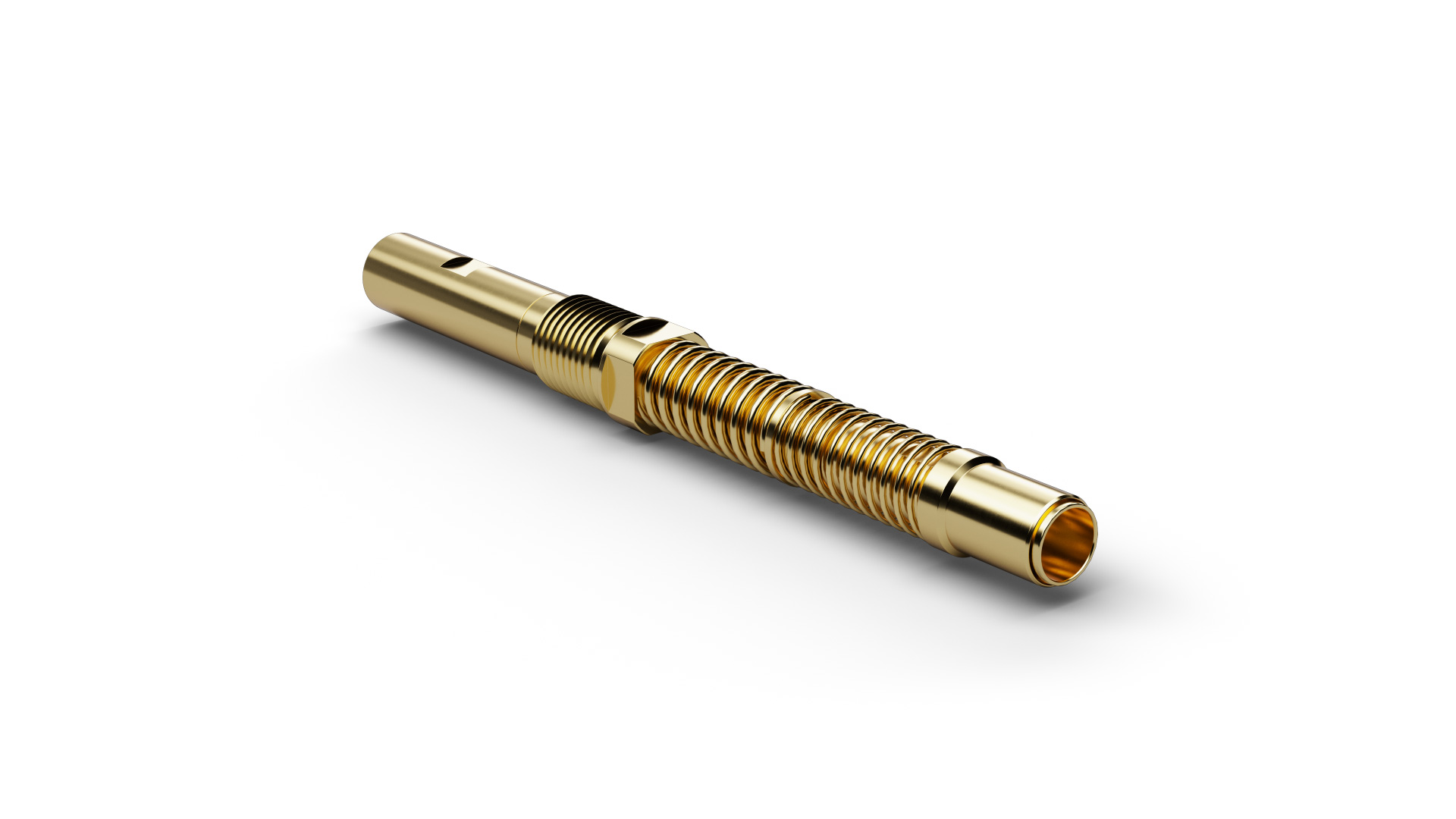

图形
