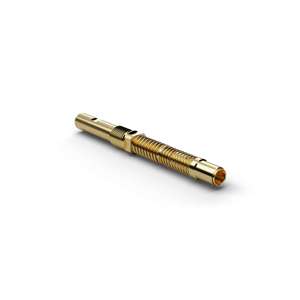

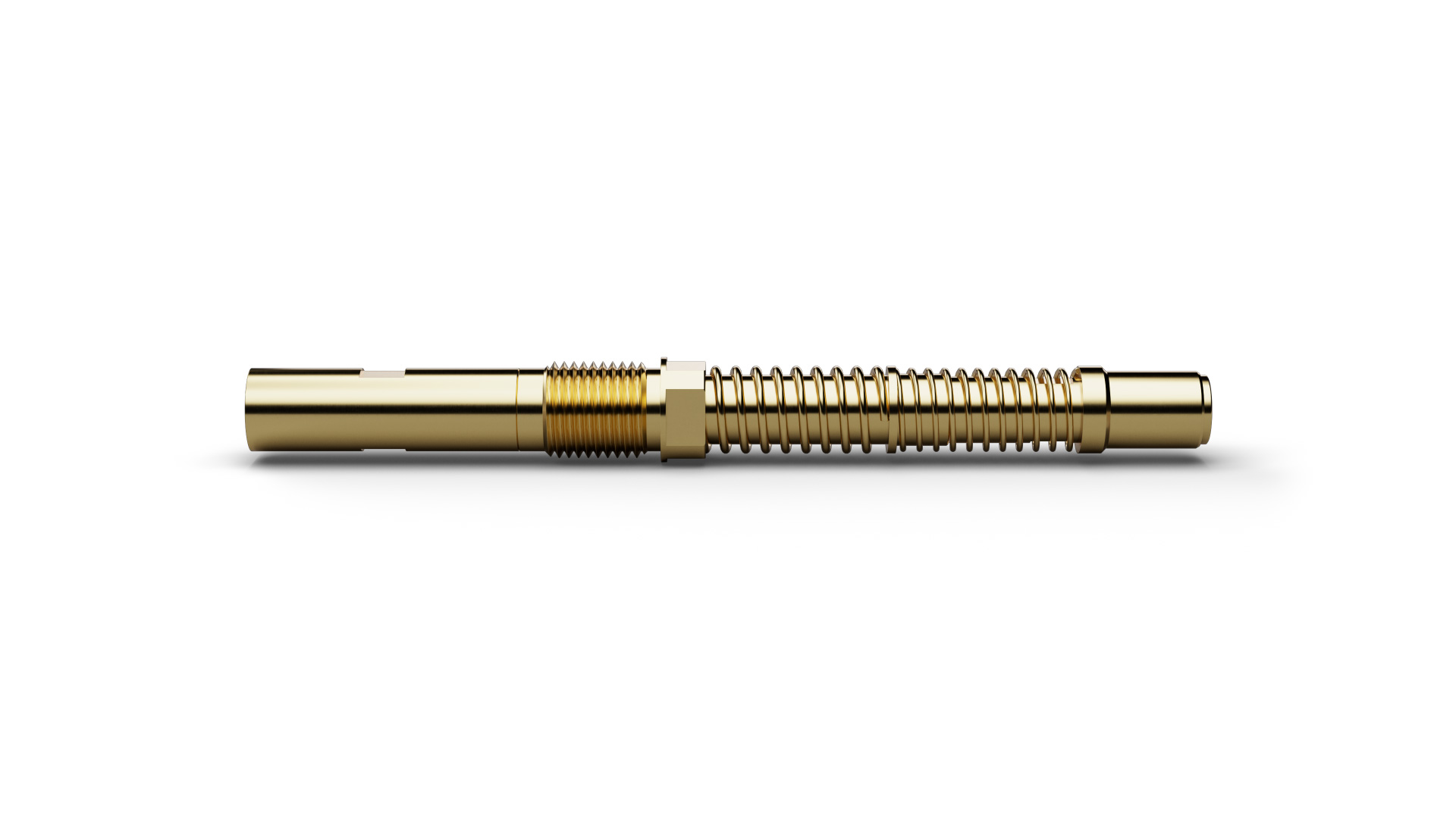

Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | HF76 |
| Raster (mm / mil) | 4,00 / 157,5 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 34.5 |
| Herausraghöhe (mm) | 19.7 |
| Durchmesser Kopfform (mm) | 2.8 |
| Durchmesser Mantel (mm) | 3.8 |
| Abstand innen/außen (mm) | -3.05 |
| Durchmesser Kopfform (mm) 2 | 0.4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Kopfform 2 | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Werkstoff Feder 2 | Federstahl |
| Beschichtung Feder 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 160 |
| Federkraft (cN) | 510 |
| Federweg empf. (mm) | 5.5 |
| Federweg max. (mm) | 6.9 |
| Gewinde | M3,5X0,35 |
| Schlüsselweite (mm) | 3,2 |
| Anschluss | Stecker |
| DUT | MATE-AX female |
| Elektrische Spezifikationen | |
|---|---|
| Impedanz (Ohm) | 50 |
| Frequenz (GHz) | 16 |
| Innenkontakt Spezifikationen | |
|---|---|
| Federweg empf. (mm) 2 | 0.7 |
| Federweg max. (mm) 2 | 1.5 |
| Vorspannung (cN) 2 | 100 |
| Federkraft (cN) 2 | 120 |

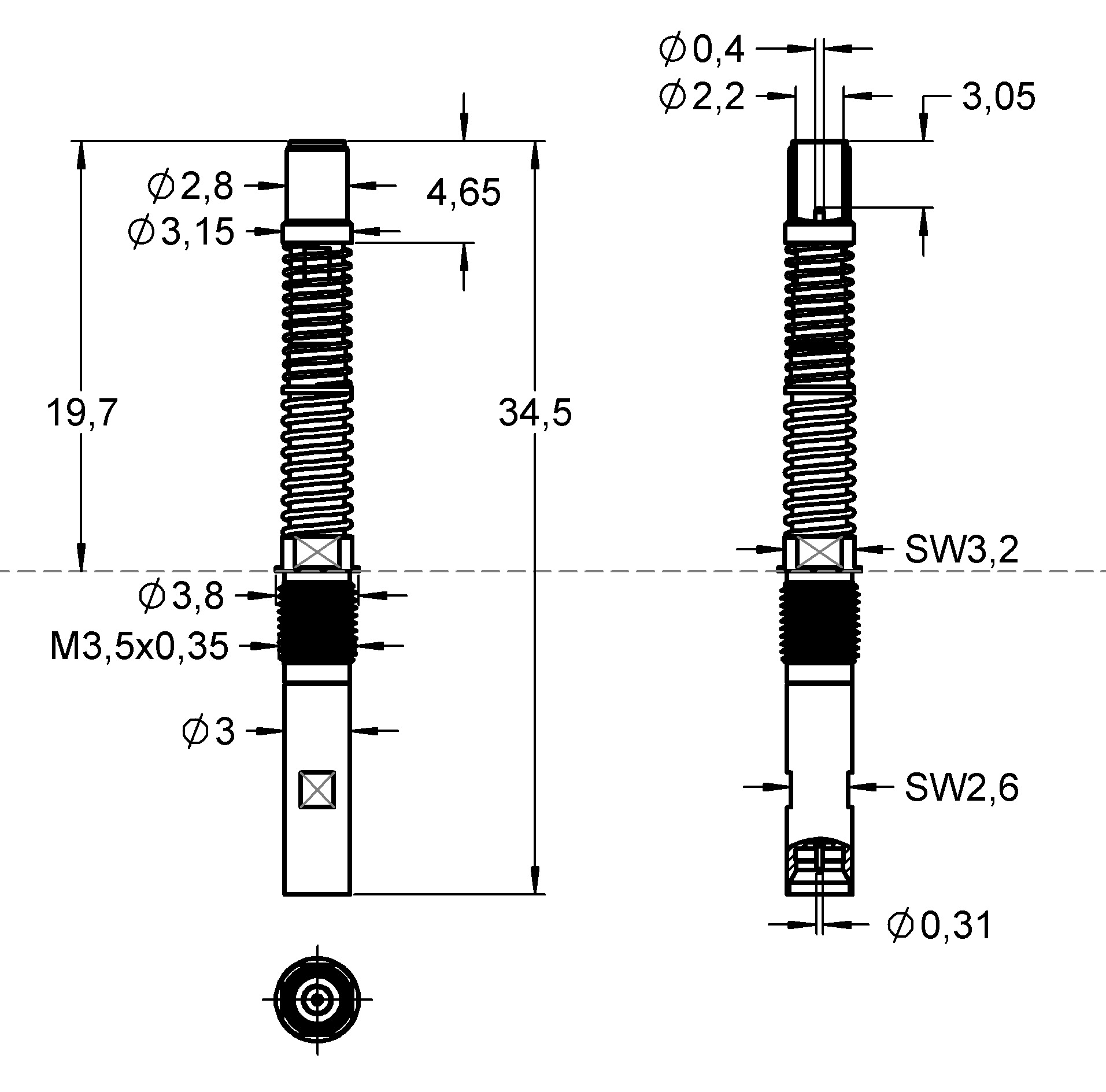

Grafiken
