Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF310 |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 26 |
| Herausraghöhe (mm) | 10.2 |
| Durchmesser Kopfform (mm) | 1.1 |
| Durchmesser Mantel (mm) | 0.99 |
| Durchmesser Kragen (mm) | 1.1 |
| Durchmesser Pressring (mm) | 1.1 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 09 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 40 |
| Federkraft (cN) | 90 |
| Federweg empf. (mm) | 2.4 |
| Federweg max. (mm) | 3 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

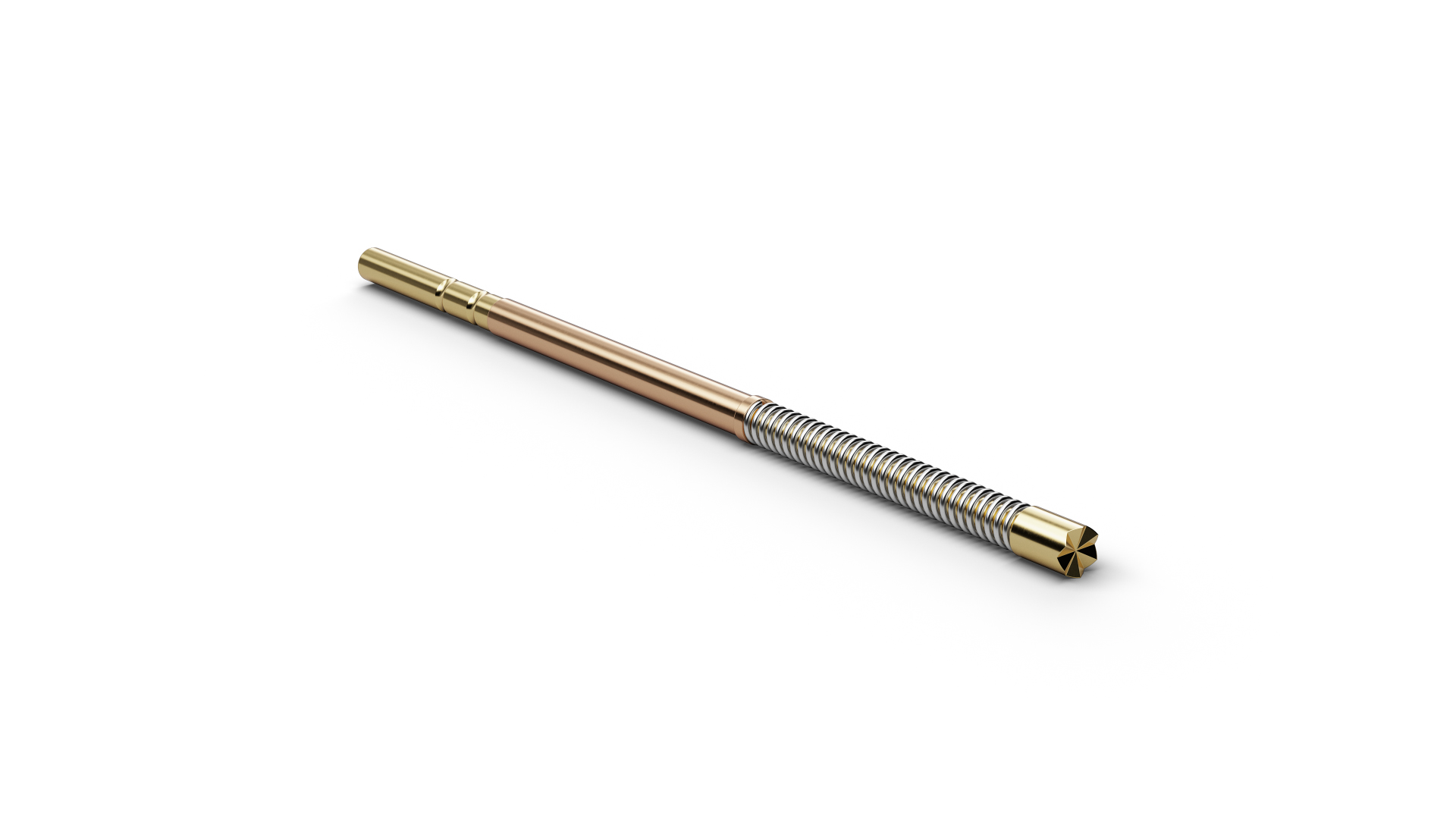

Der Hochstromstift HCF31009S110L090 (Artikelnummer 1001358) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF31009S110L090 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF31009S110L090 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF31009S110L090 ist als Anwendungsbereich Prüfungen in der Leistungselektronik vorgesehen. Für HCF31009S110L090 sind 10 A Dauerstrom und 25 mΩ typischer Durchgangswiderstand angegeben. Bei HCF31009S110L090 besitzt die Kopfform 09 (6-Punkt-Krone, abgesetzt) einen Durchmesser von 1,1 mm.
