Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | FP-S |
| Raster (mm / mil) | 0,70 / 28 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 20.3 |
| Herausraghöhe (mm) | 4 |
| Durchmesser Kopfform (mm) | 0.36 |
| Durchmesser Mantel (mm) | 0.51 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 01 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 10 |
| Federkraft (cN) | 50 |
| Federweg empf. (mm) | 2 |
| Federweg max. (mm) | 2.5 |
| Treffergenauigkeit +/- (mm) | 0.09 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 1 |
| Typ. Durchgangswiderstand (mOhm) | 70 |
Grafiken
Beschreibung des Produkts

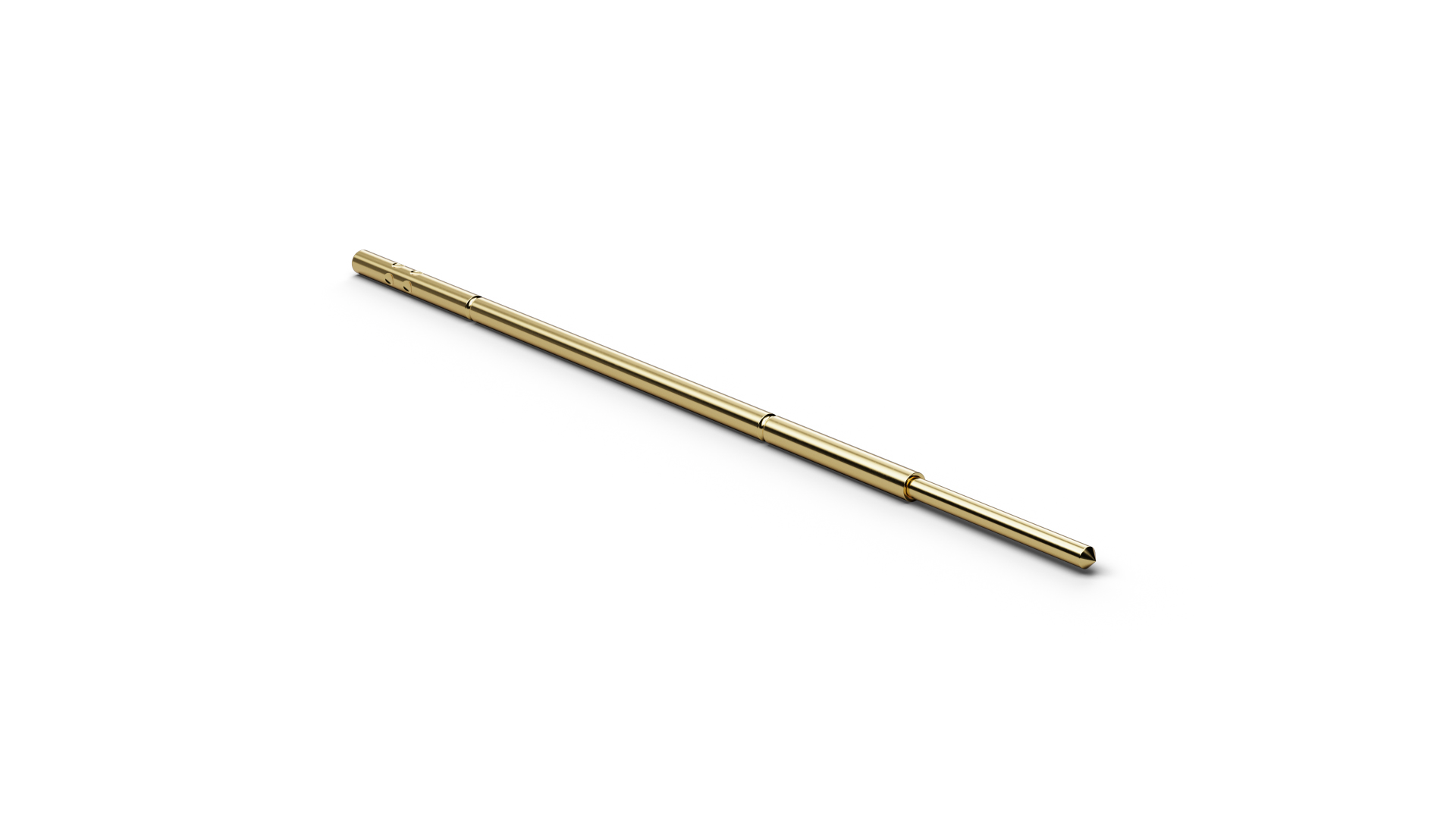

Der Fine Pitch Stift FP510S01S036L050L203 (Artikelnummer 1003758) ist für präzise Kontaktierungen auf engem Bauraum ausgelegt. Die Kopfform 01 (Kegel 90°) richtet FP510S01S036L050L203 auf Lötpads und Vias bei kleinen Rastern aus; Fine-Pitch-Probes werden unter anderem im Semiconductor Final Test, in WLCSP-Lösungen sowie bei MEMS- und Micro-PCB-Tests eingesetzt. Für FP510S01S036L050L203 sind als Auslegungsdaten Raster 0,7 mm / 28 mil, Federkraft 50 cN, Dauerstrom 1 A angegeben. FP510S01S036L050L203 gehört zur Familie FP-S.
