Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | P-M / P118M-L065 |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+100°C |

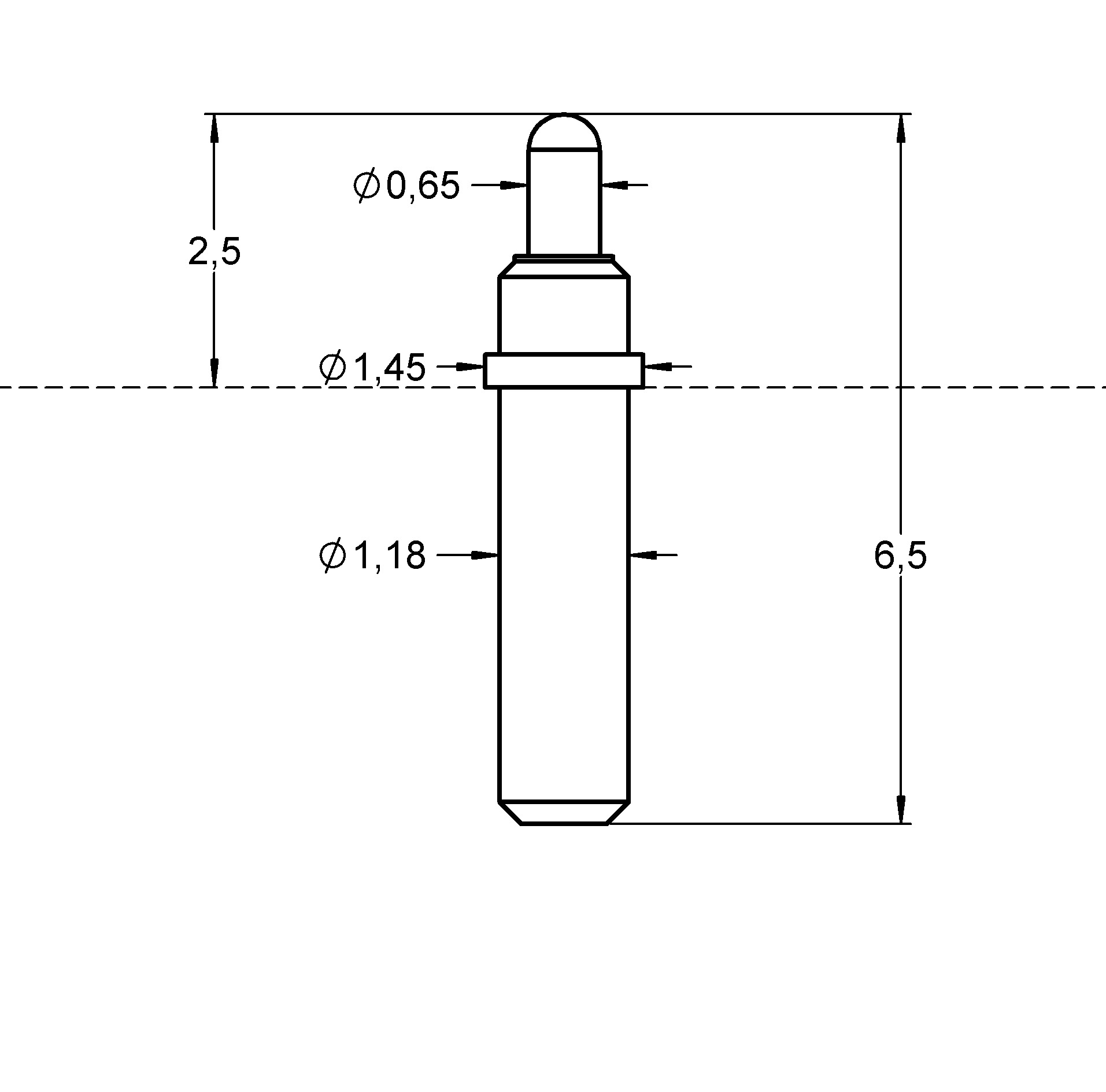

| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 6.5 |
| Herausraghöhe (mm) | 2.5 |
| Durchmesser Kopfform (mm) | 0.65 |
| Durchmesser Mantel (mm) | 1.18 |
| Durchmesser Kragen (mm) | 1.45 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 30 |
| Federkraft (cN) | 100 |
| Federweg empf. (mm) | 1 |
| Federweg max. (mm) | 1.2 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

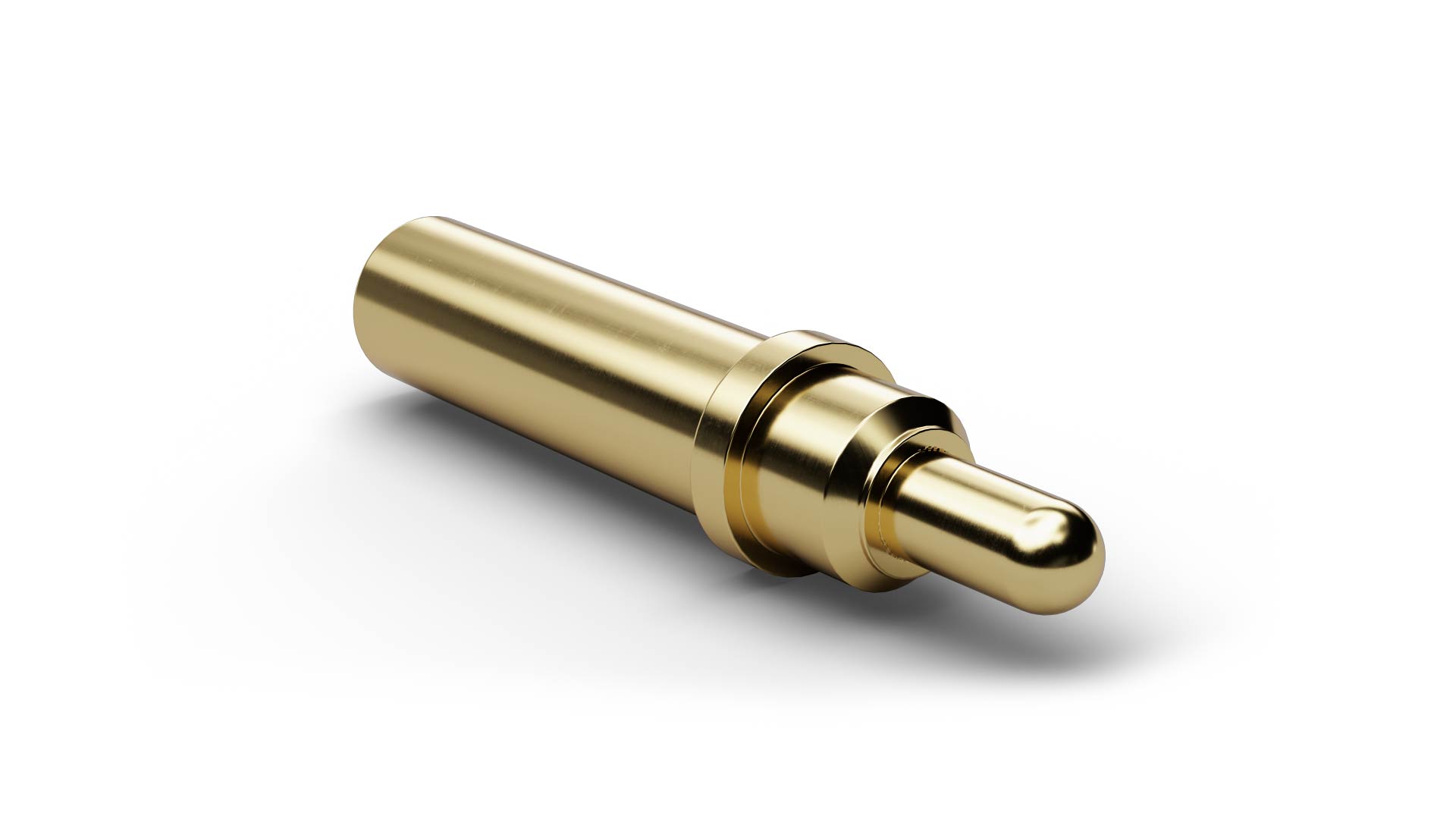

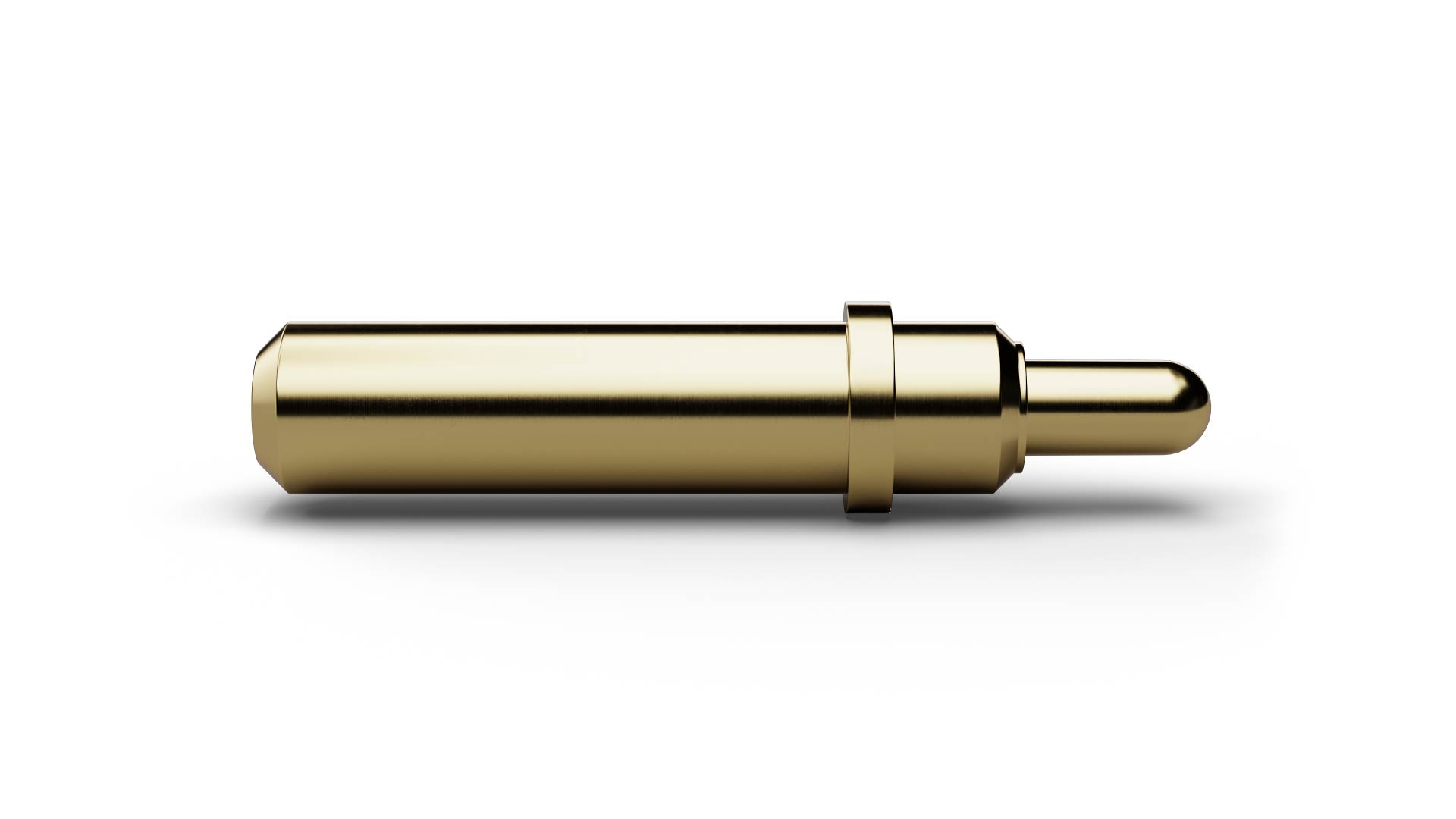

Der Pogo Connector P11811B065G100ML065 (Artikelnummer 1013915) ist ein gefederter Kontakt für wiederholt lösbare elektrische Verbindungen. Als gefederte, lösbare Schnittstelle eignet sich P11811B065G100ML065 für wiederholte Kontaktzyklen, etwa bei Lade- und Datenkontakten oder anderen schnell lösbaren elektrischen Verbindungen. Die Ausführung kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 11 (Kugelkopf) und einem Kopfdurchmesser von 0,65 mm. Für P11811B065G100ML065 ist ein Dauerstrom von 5 A angegeben.
