Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HC060 |
| Raster (mm / mil) | 11,0 / 433 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | A |

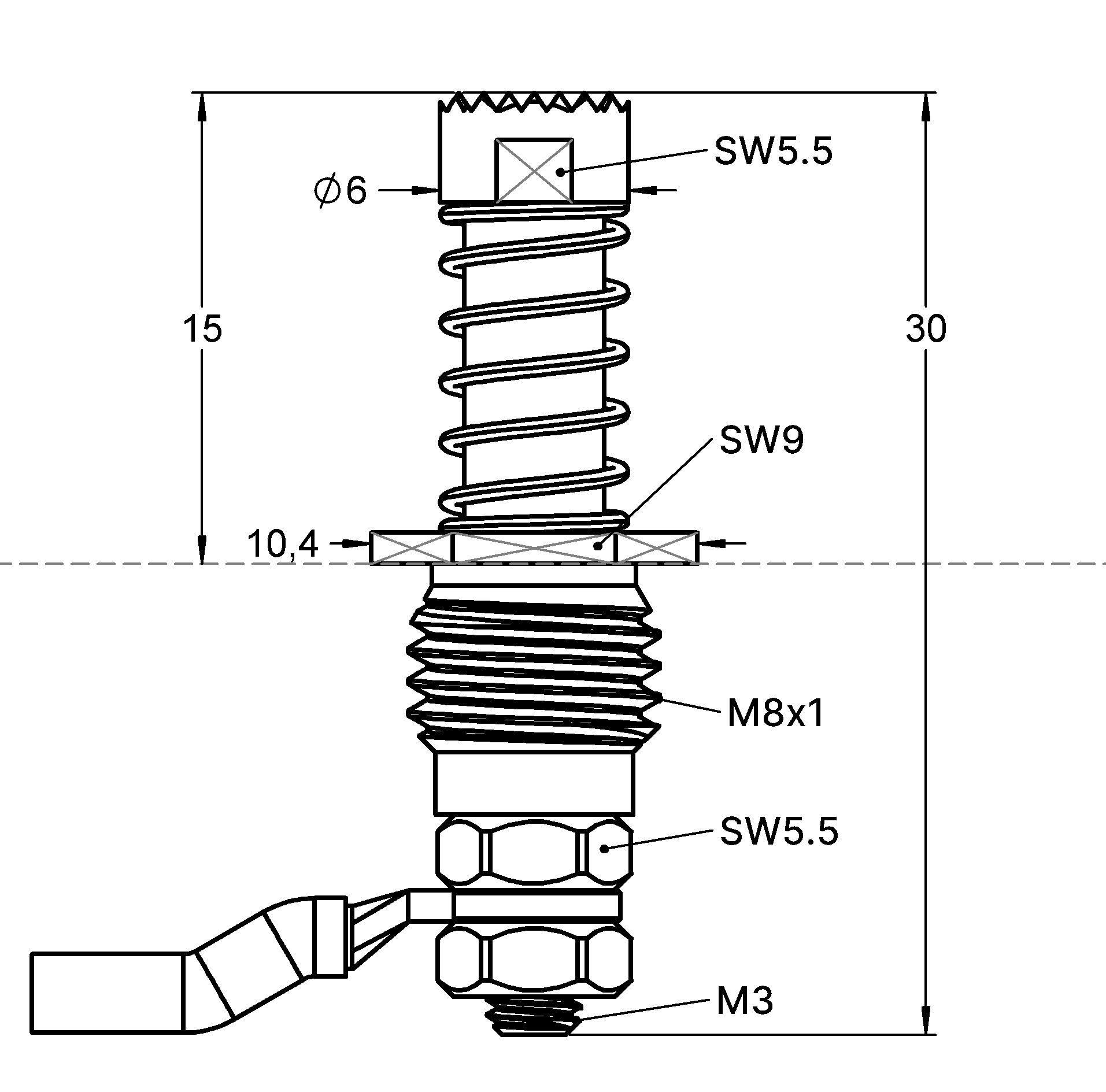

| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 30 |
| Herausraghöhe (mm) | 15 |
| Durchmesser Kopfform (mm) | 6 |
| Durchmesser Mantel (mm) | 6.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 200 |
| Federkraft (cN) | 530 |
| Federweg empf. (mm) | 5 |
| Federweg max. (mm) | 7 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M8X1 |
| Schlüsselweite (mm) | 9,0 |
| Anschluss | Gewinde |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 50 |
| Typ. Durchgangswiderstand (mOhm) | 6 |

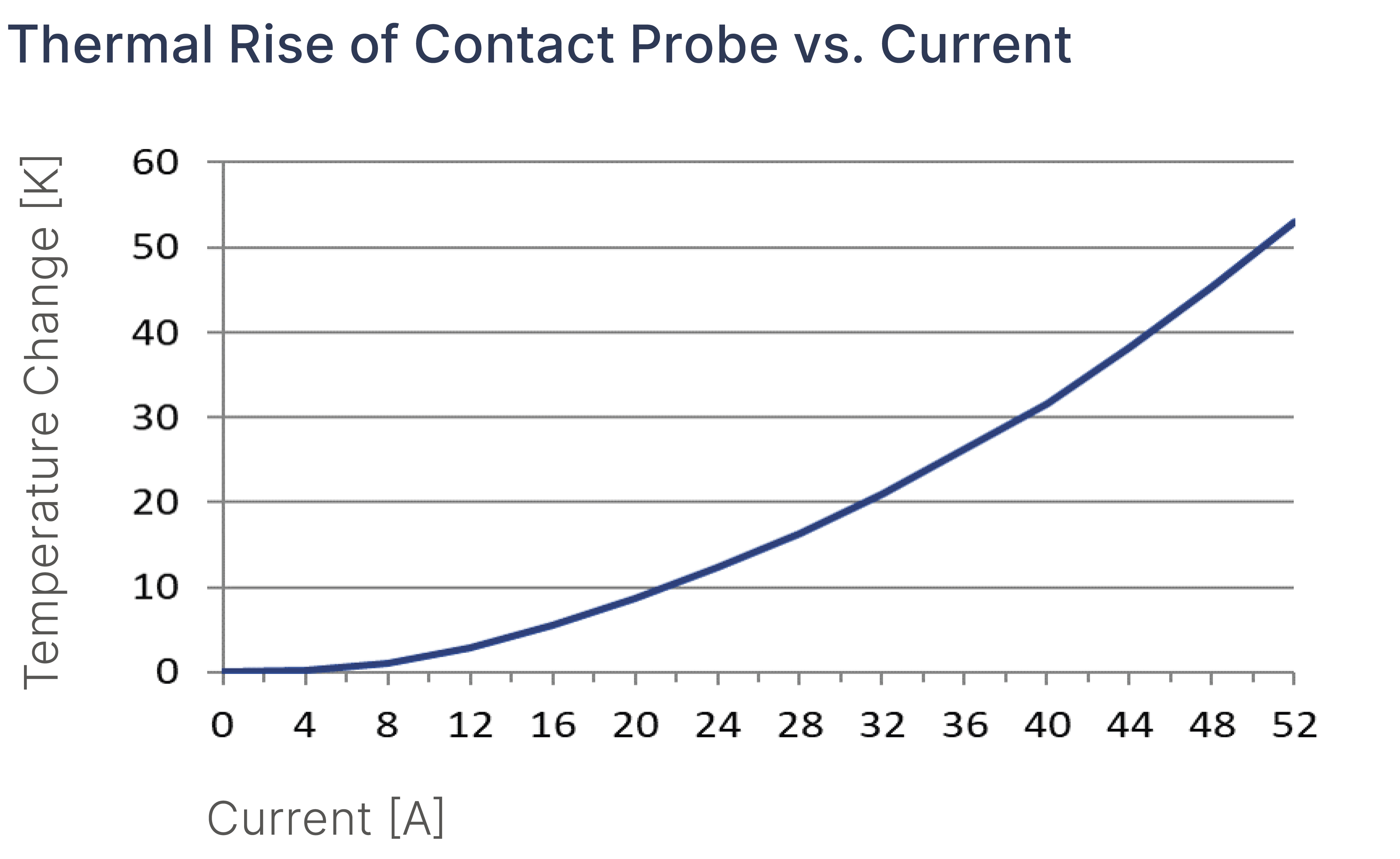

Grafiken
Beschreibung des Produkts

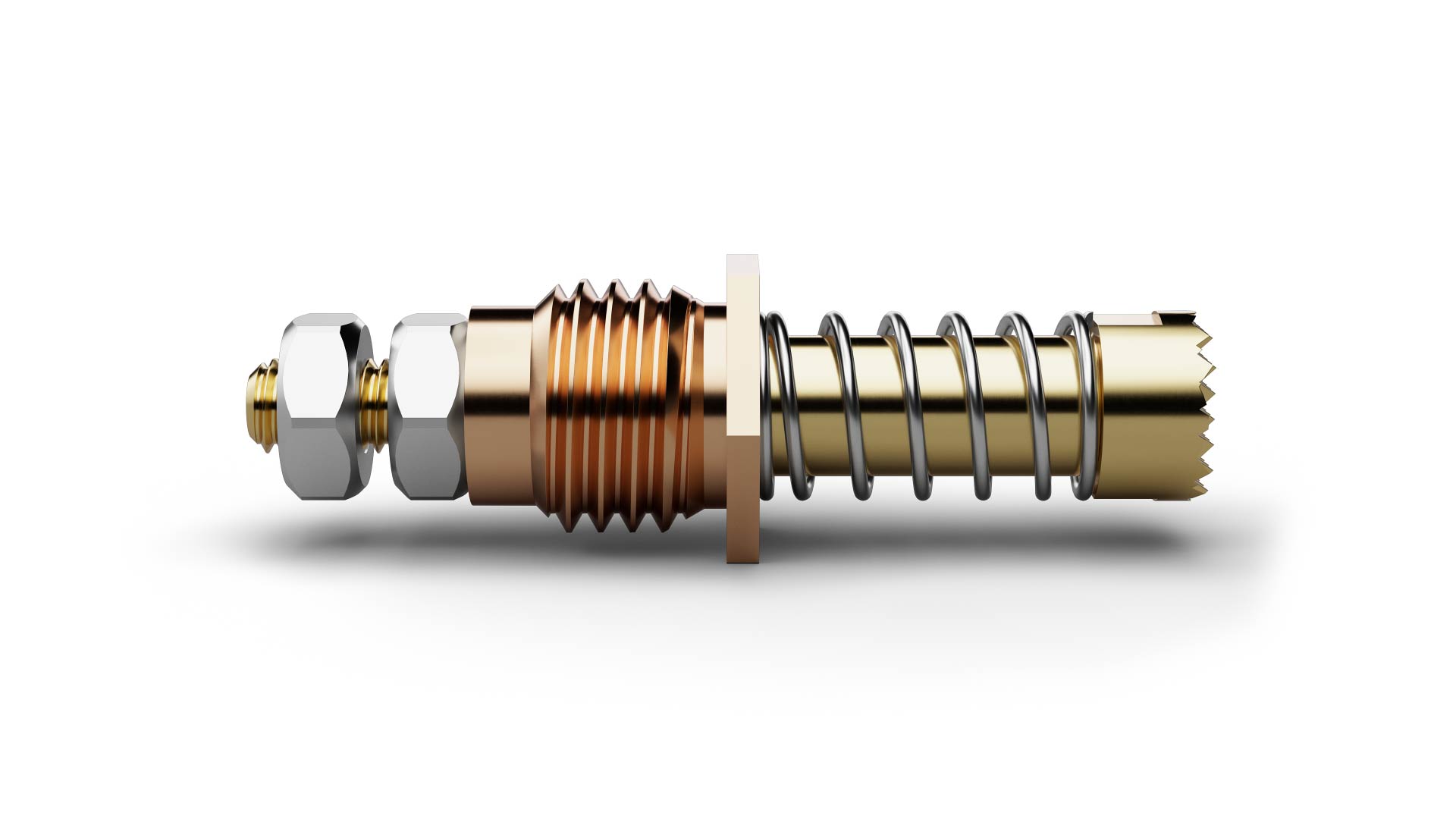

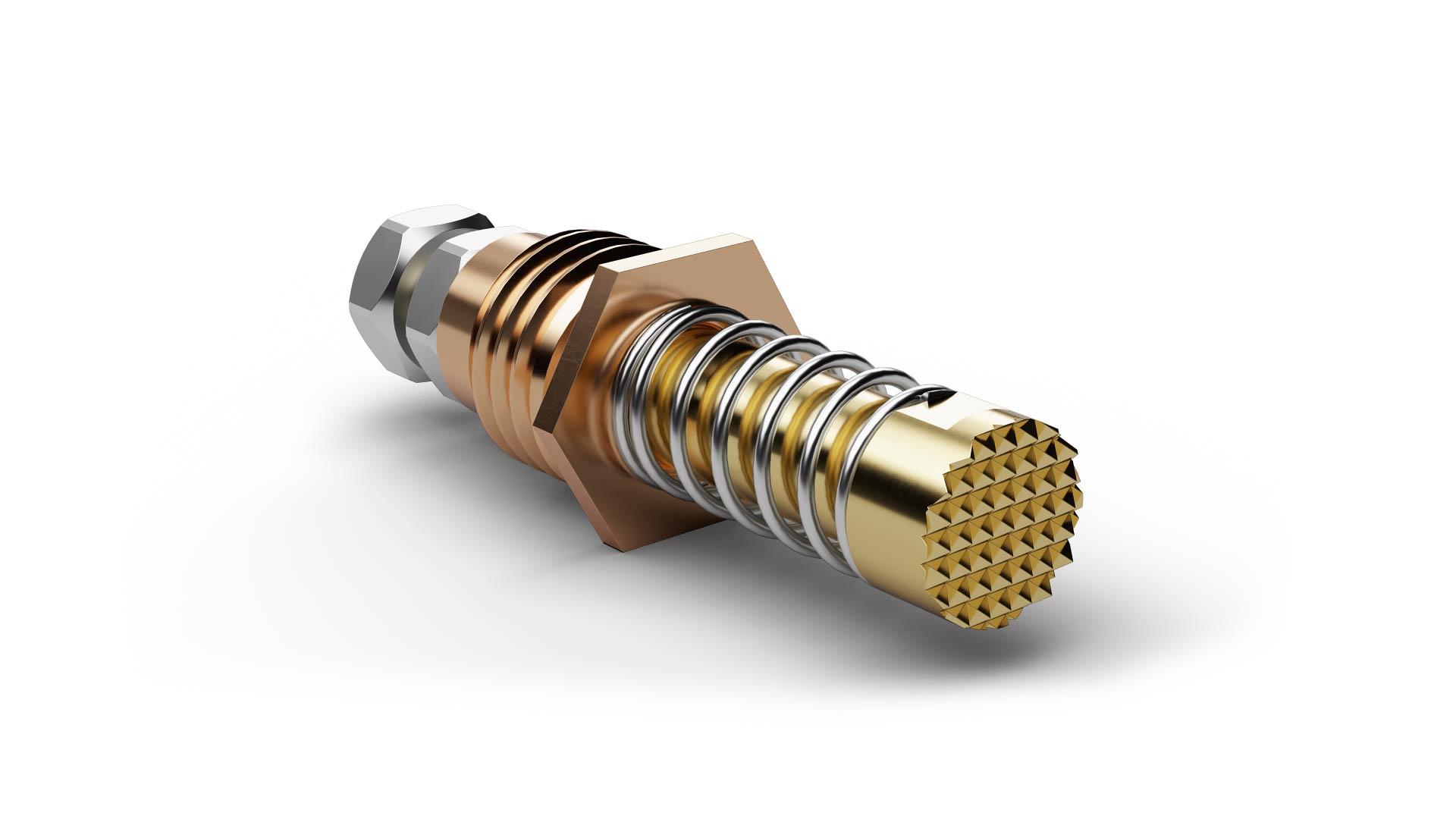

Der Hochstromstift HCF35006B600G530 (Artikelnummer 1014587) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF35006B600G530 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF35006B600G530 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF35006B600G530 ist als Anwendungsbereich Batterieprüfungen und Prüfungen in der Leistungselektronik vorgesehen. Elektrisch sind 50 A Dauerstrom und 6 mΩ typischer Durchgangswiderstand spezifiziert. Bei HCF35006B600G530 besitzt die Kopfform 06 (Waffel, abgesetzt) einen Durchmesser von 6 mm.
