Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F100 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | H |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.3 |
| Herausraghöhe (mm) | 8.5 |
| Durchmesser Kopfform (mm) | 2 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 17 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 70 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 100 |
Grafiken
Beschreibung des Produkts

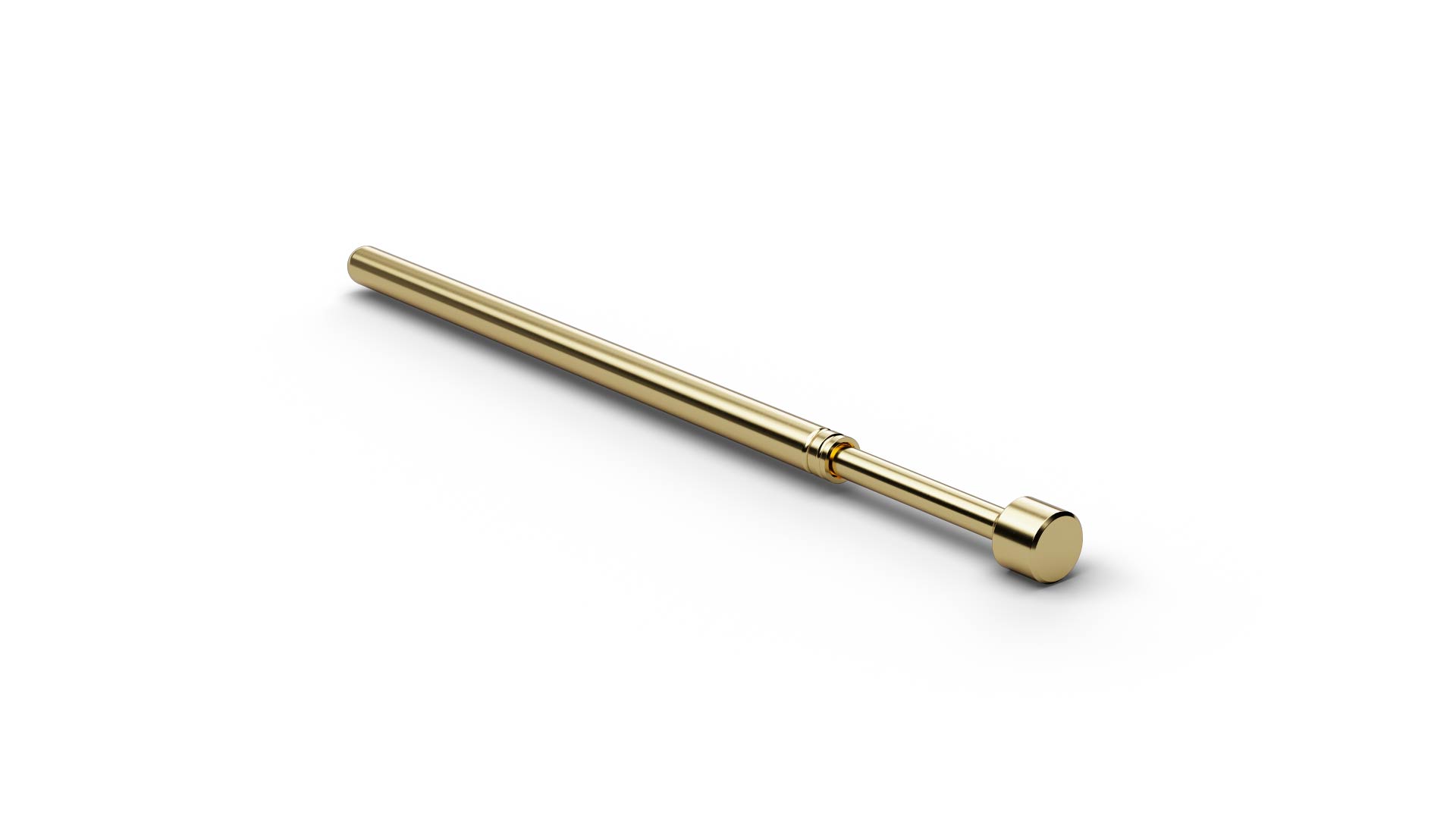

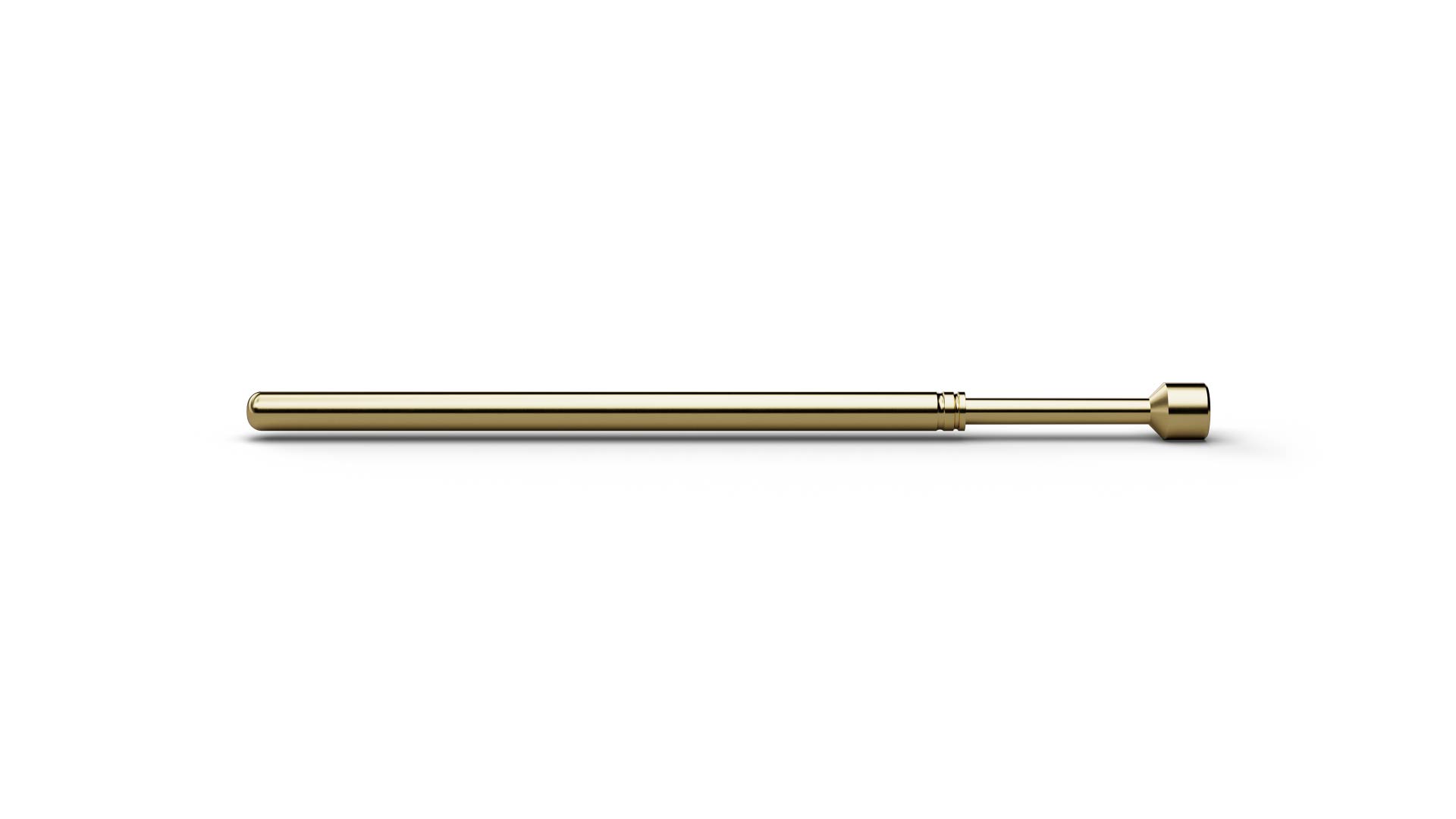

Der Basis Kontaktstift F10017B200G200H (Artikelnummer 1015247) ist ein gefederter Kontaktstift zur temporären Kontaktierung von Testpunkten. Mit Kopfform 17 (Flachkopf, abgesetzt) verbindet F10017B200G200H den ICT/FCT-Einsatz mit einer Geometrie für Lötpads und Kontaktpins. F10017B200G200H kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 17 (Flachkopf, abgesetzt) und einem Kopfdurchmesser von 2 mm. Für F10017B200G200H sind 5 A Dauerstrom und 100 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F10017B200G200H besteht aus Kupfer-Beryllium und ist mit Gold beschichtet. Das H am Ende der Produktbezeichnung kennzeichnet die Hochtemperaturausführung; F10017B200G200H ist für Anwendungen bis 200 °C geeignet.
