Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F786 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | HP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 38 |
| Herausraghöhe (mm) | 16 |
| Durchmesser Kopfform (mm) | 1.3 |
| Durchmesser Mantel (mm) | 1.66 |
| Durchmesser Kragen (mm) | 2.04 |
| Durchmesser Pressring (mm) | 2.04 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 33 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Progressive |
| Werkstoff Mantel | Neusilber |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 180 |
| Federkraft (cN) | 500 |
| Federweg empf. (mm) | 6.4 |
| Federweg max. (mm) | 8 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 50 |
Grafiken
Beschreibung des Produkts

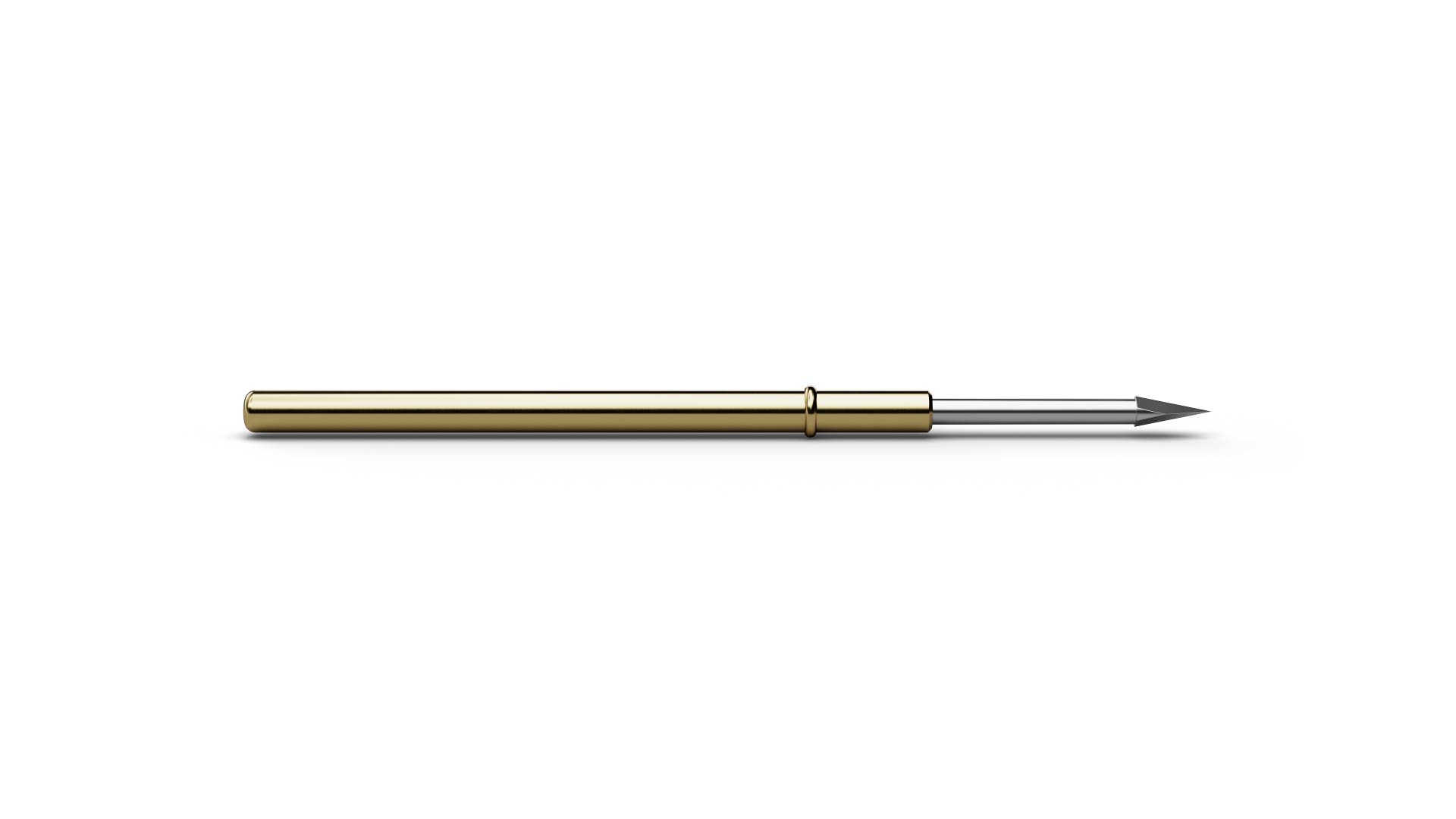

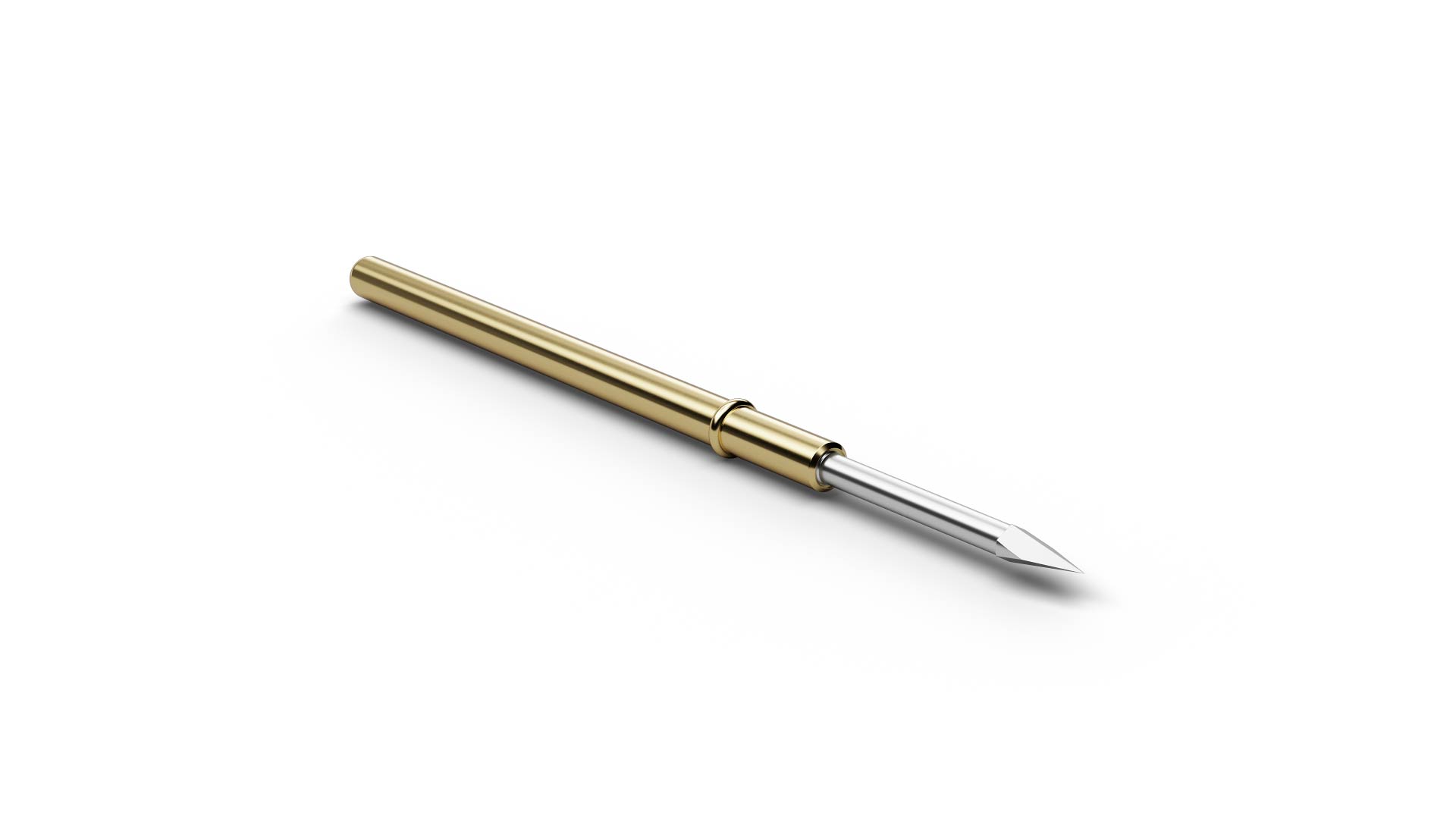

Der Basis Kontaktstift F78633S130P500HP (Artikelnummer 1015524) ist ein gefederter Kontaktstift zur temporären Kontaktierung von Testpunkten. Mit Kopfform 33 (Vierkantlanze 38°) verbindet F78633S130P500HP den ICT/FCT-Einsatz mit einer Geometrie für Vias und Lötpads, bei denen die Kanten Rückstände und Oxidschichten gezielt aufbrechen können. F78633S130P500HP kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 33 (Vierkantlanze 38°) und einem Kopfdurchmesser von 1,3 mm. Für F78633S130P500HP sind 5 A Dauerstrom und 50 mΩ typischer Durchgangswiderstand angegeben. Bei F78633S130P500HP bilden Progressive Coating und die erhöhte Federvorspannung der HP-Ausführung eine gemeinsame Funktionskombination für schwierige ICT/FCT-Kontaktierungen; OSP, Flussmittelrückstände, Oxidation und Verschmutzung werden dadurch gezielt adressiert.
