Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Doppelhubstift |
| Typ/Familie | FP-D |
| Raster (mm / mil) | 0,35 / 14 |
| Temperatur | -45°C...+150°C |
| Dimensionen | |
|---|---|

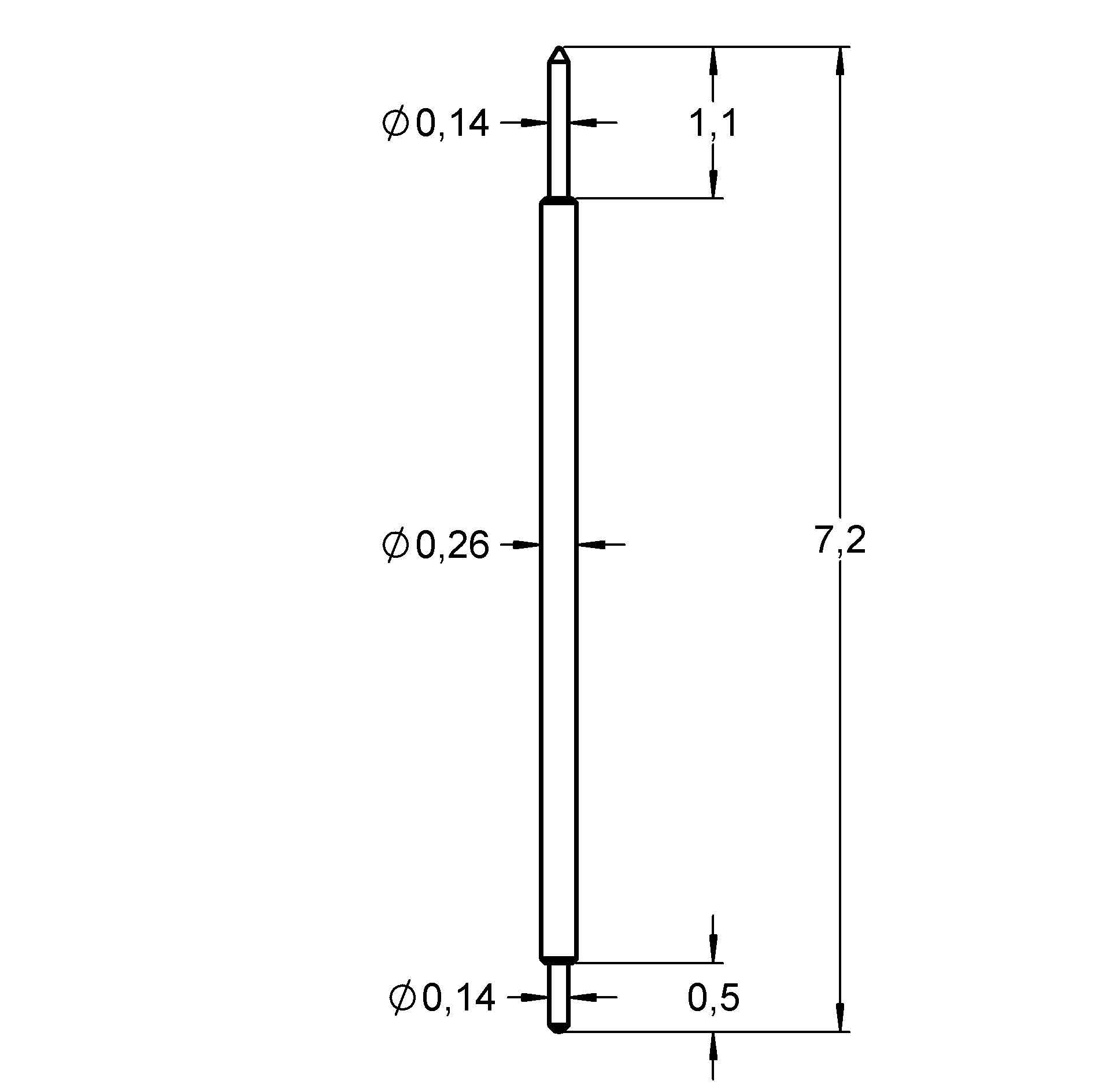

| Gesamtlänge (mm) | 7.2 |
| Herausraghöhe (mm) | 1.1 |
| Durchmesser Kopfform (mm) | 0.14 |
| Durchmesser Mantel (mm) | 0.26 |
| Durchmesser Kopfform (mm) 2 | 0.14 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 03 |
| Kopfform 2 | 01 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Nickel |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Gold |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 7 |
| Federkraft (cN) | 25 |
| Federweg empf. (mm) | 0.8 |
| Federweg max. (mm) | 1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 1.5 |
| Typ. Durchgangswiderstand (mOhm) | 100 |
| Frequenz (GHz) | 7.2 |
Grafiken
Beschreibung des Produkts

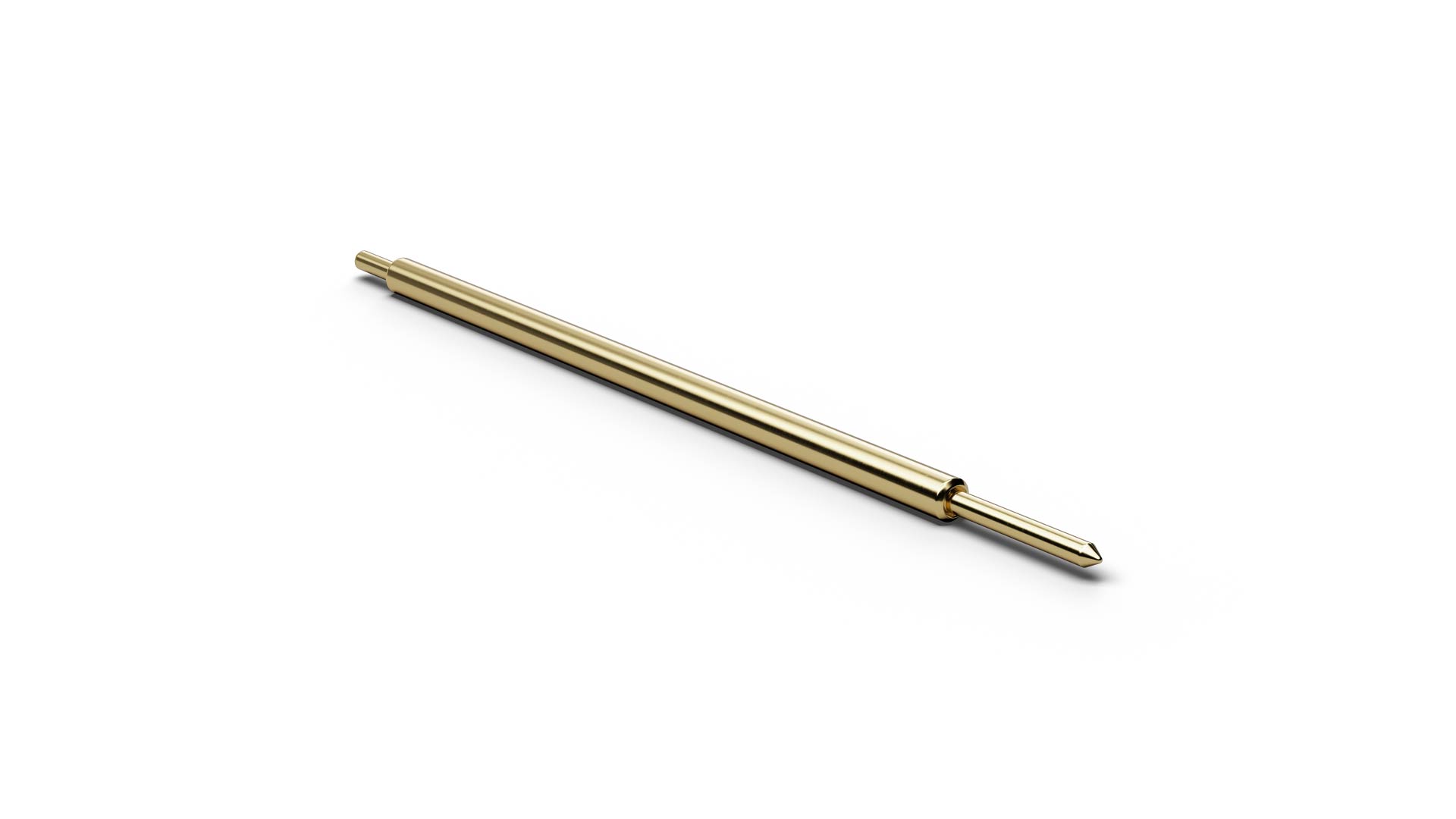

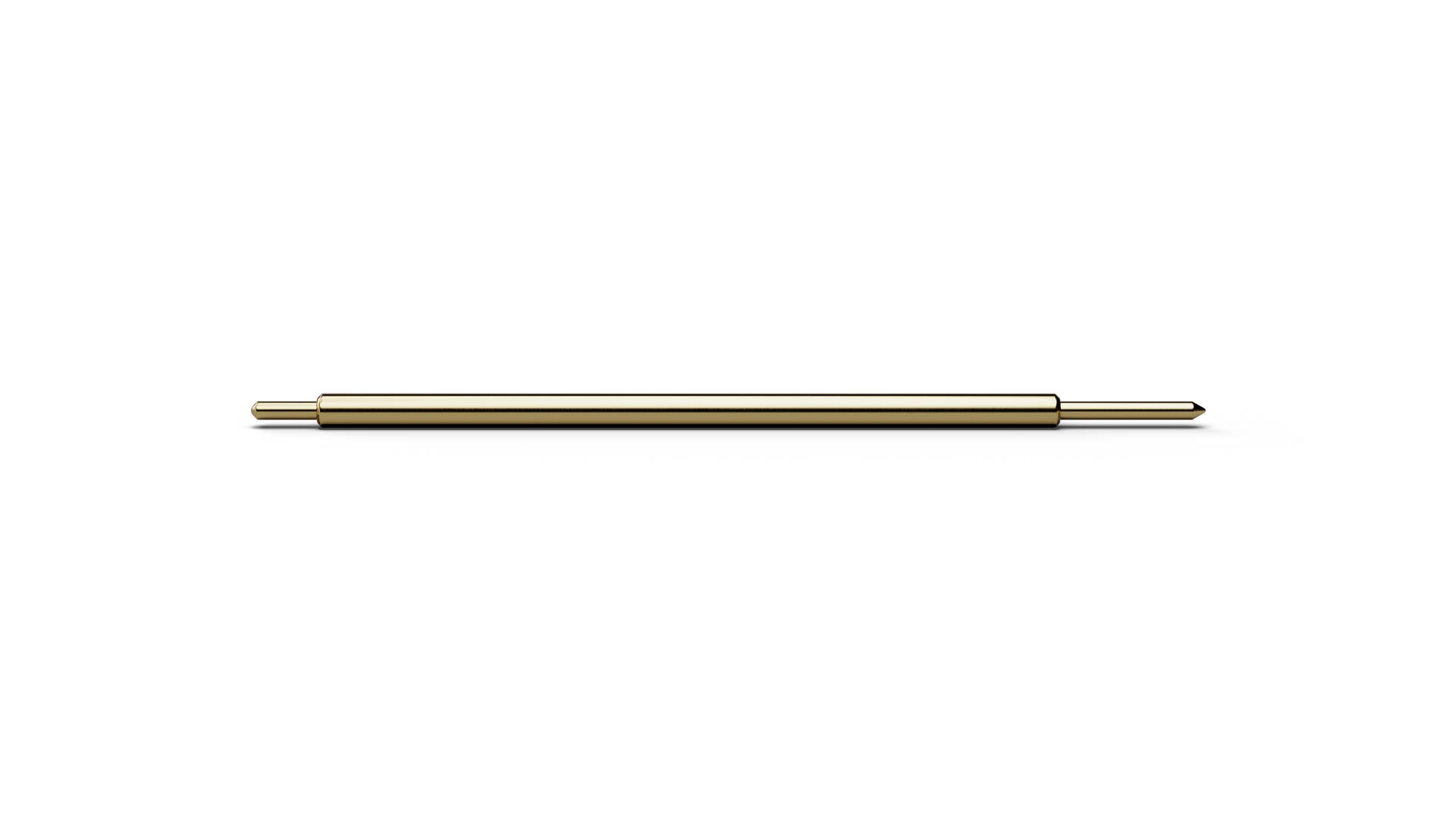

Der Fine Pitch Doppelhubstift FP260D0301B014G025L072 (Artikelnummer 1023003) ist für präzise Kontaktierungen auf engem Bauraum ausgelegt. Die Kopfform 03 (Kegel 60°) richtet FP260D0301B014G025L072 auf Lötpads und Vias bei kleinen Rastern aus; Fine-Pitch-Probes werden unter anderem im Semiconductor Final Test, in WLCSP-Lösungen sowie bei MEMS- und Micro-PCB-Tests eingesetzt. Bei FP260D0301B014G025L072 stellt der Doppelhubaufbau auf beiden Seiten eine gefederte Kontaktierung bereit und kann mechanische Toleranzen in kompakten Schnittstellen ausgleichen. Für FP260D0301B014G025L072 sind als Auslegungsdaten Raster 0,35 mm / 14 mil, Federkraft 25 cN, Dauerstrom 1,5 A angegeben.
