Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | HC200 |
| Raster (mm / mil) | 25,0 / 984 |
| Temperatur | -45°C...+200°C |
| Sensortyp | PT1000 |
| Zusatzdefinition | D |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 54.8 |
| Herausraghöhe (mm) | 22.5 |
| Durchmesser Kopfform (mm) | 20 |
| Durchmesser Mantel (mm) | 19 |
| Durchmesser Kragen (mm) | 20 |
| Durchmesser Pressring (mm) | 20 |
| Durchmesser Kopfform (mm) 2 | 0.76 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Kopfform 2 | 21 |
| Werkstoff Kopfform | Kupfer-Beryllium |
| Beschichtung Kopfform | Gold |
| Werkstoff Kolben | Messing |
| Beschichtung Kolben | Silber |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Langzeitgold |
| Werkstoff Feder 2 | Edelstahl |
| Beschichtung Feder 2 | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 3560 |
| Federkraft (cN) | 7350 |
| Federweg empf. (mm) | 5.6 |
| Federweg max. (mm) | 7 |
| Gewinde | M10 |
| Schlüsselweite (mm) | 17 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 300 |
| Typ. Durchgangswiderstand (mOhm) | 0.2 |
| Dauerstrom (A) 2 | 5 |
| Typ. Durchgangswiderstand (mOhm) 2 | 20 |
| Innenkontakt Spezifikationen | |
|---|---|
| Vorspannung (cN) 2 | 60 |
| Federkraft (cN) 2 | 150 |
Grafiken
Beschreibung des Produkts

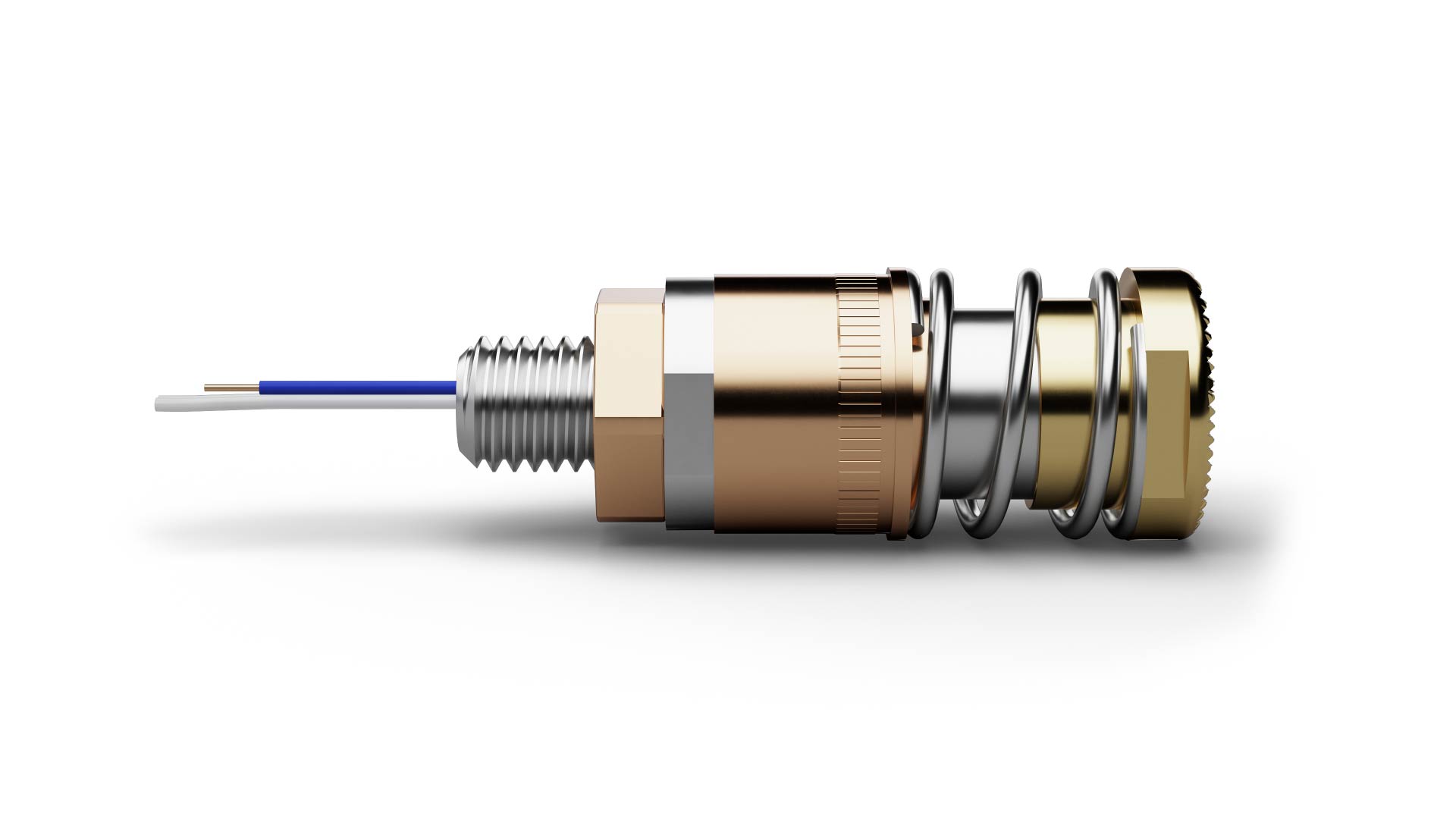

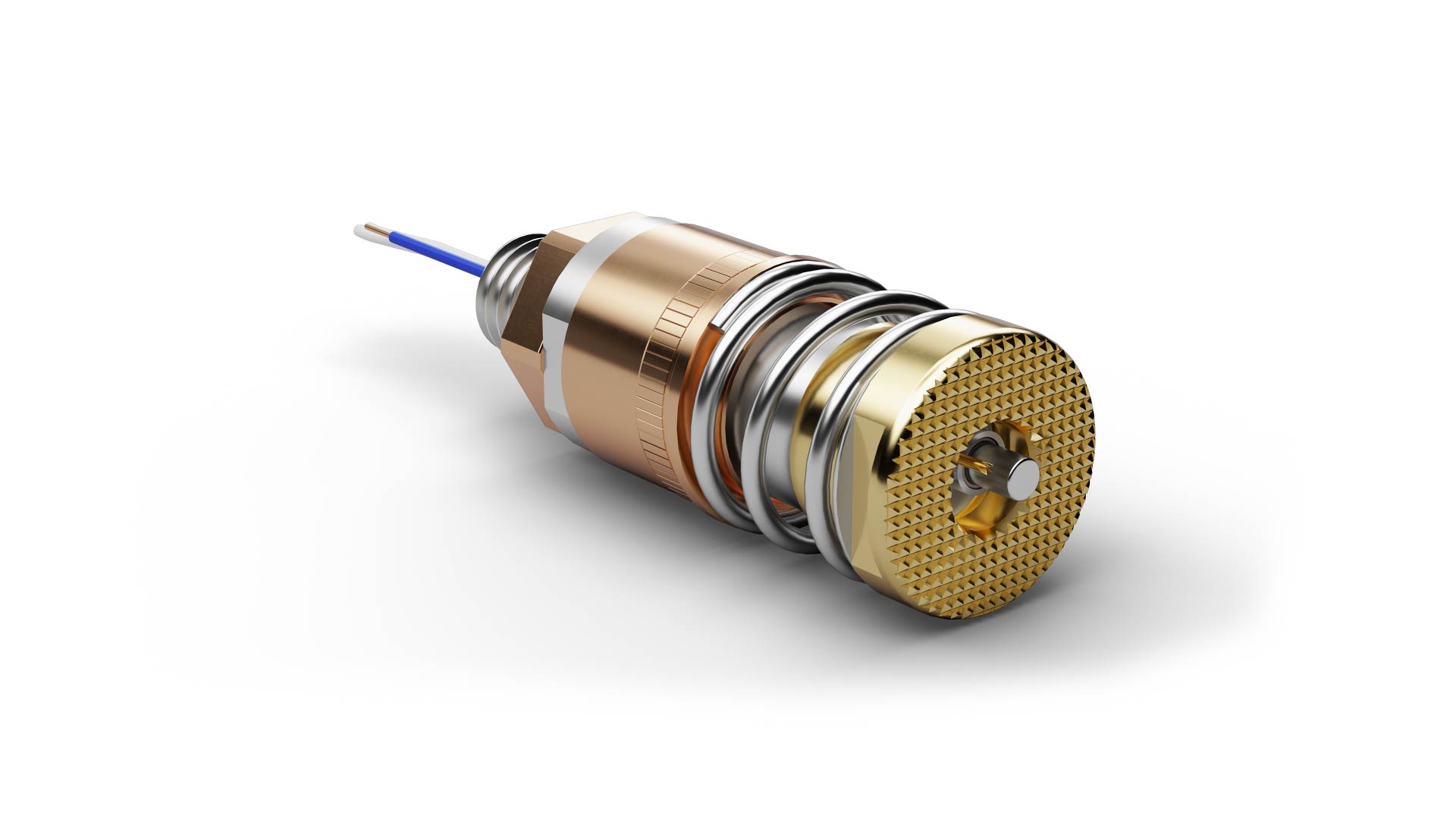

Der koaxiale Hochstromstift HC200D06G73PT1000 (Artikelnummer 1033983) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HC200D06G73PT1000 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HC200D06G73PT1000 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HC200D06G73PT1000 ist als Anwendungsbereich Batteriekontaktierung vorgesehen. HC200D06G73PT1000 ist für 300 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 0,2 mΩ. Bei HC200D06G73PT1000 besitzt die Kopfform 06 (Waffel, abgesetzt) einen Durchmesser von 20 mm.
