Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCE08F |
| Raster (mm / mil) | 16,5 / 649 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | B |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 77.5 |
| Herausraghöhe (mm) | 45.5 |
| Durchmesser Kopfform (mm) | 8 |
| Durchmesser Mantel (mm) | 12.5 |
| Durchmesser Kragen (mm) | 15 |
| Durchmesser Pressring (mm) | 15 |
| Durchmesser Kopfform (mm) 2 | 7.95 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 52 |
| Kopfform 2 | 55 |
| Werkstoff Kolben | Messing |
| Beschichtung Kolben | Silber |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 2320 |
| Federkraft (cN) | 2800 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Gewinde | M14X1 |
| Schlüsselweite (mm) | 14 |
| DUT | CCS Typ 2 MALE |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 200 |
| Typ. Durchgangswiderstand (mOhm) | 1 |
| Dauerstrom (A) 2 | 2 |
| Typ. Durchgangswiderstand (mOhm) 2 | 10 |

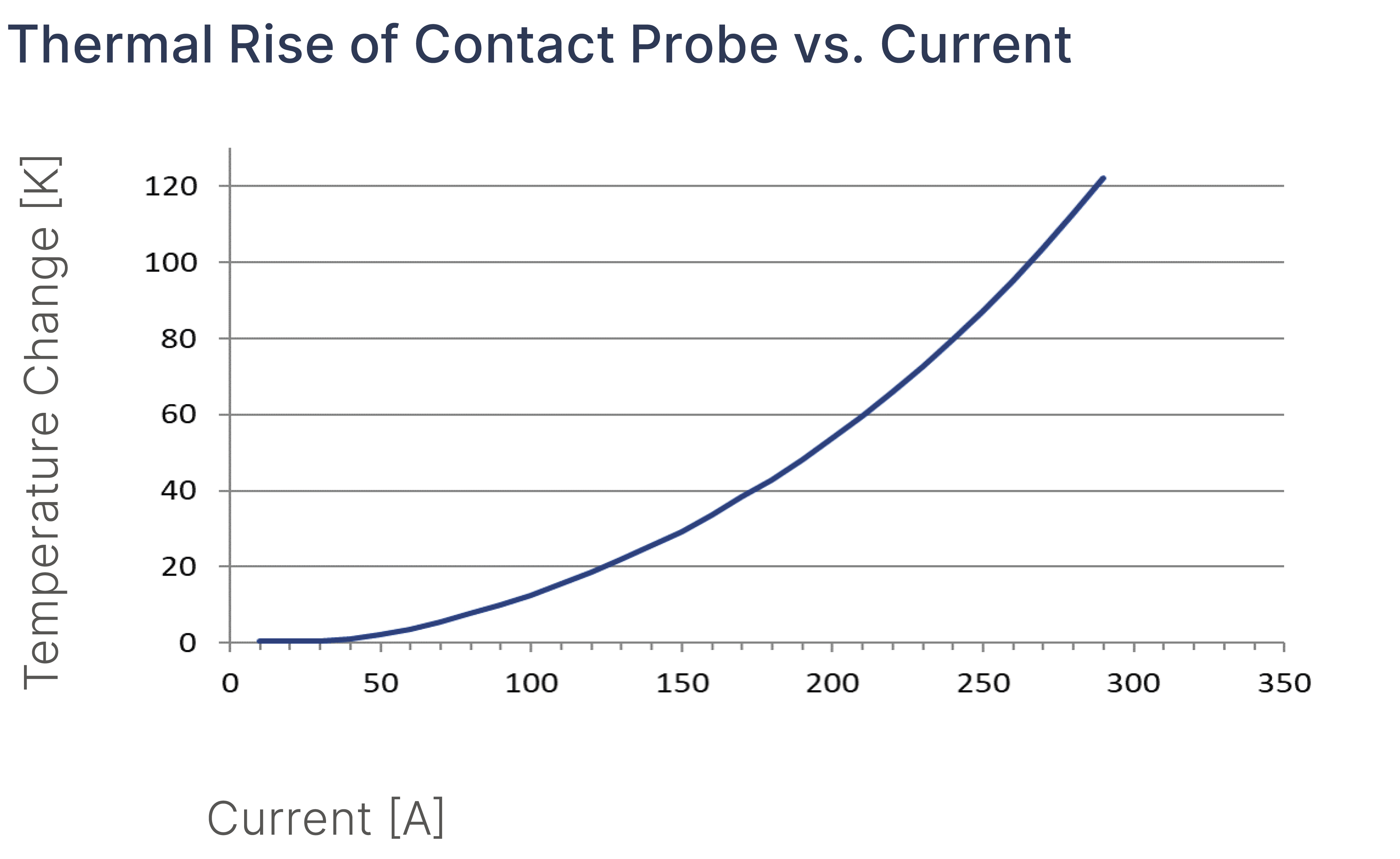

Grafiken
Beschreibung des Produkts
Der Hochstromstift HCE08FB52S28E260 (Artikelnummer 1052667) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCE08FB52S28E260 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCE08FB52S28E260 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCE08FB52S28E260 ist als Anwendungsbereich Steckverbinderprüfungen vorgesehen. Für HCE08FB52S28E260 sind 200 A Dauerstrom und 1 mΩ typischer Durchgangswiderstand angegeben. Bei HCE08FB52S28E260 besitzt die Kopfform 52 (Innenkegel, abgesetzt, mit Ringfeder innen) einen Durchmesser von 8 mm.
