Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | HF66 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 36.5 |
| Herausraghöhe (mm) | 27 |
| Durchmesser Kopfform (mm) | 2.6 |
| Abstand innen/außen (mm) | 7.25 |
| Durchmesser Kopfform (mm) 2 | 0.9 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform 2 | 05 |
| Werkstoff Kopfform | Kupfer-Beryllium |
| Beschichtung Kopfform | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Werkstoff Feder 2 | Federstahl |
| Beschichtung Feder 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 150 |
| Federkraft (cN) | 400 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 4.5 |
| Schlüsselweite (mm) | 5 |
| Anschluss | Anschlusselement |
| DUT | UFL |
| Elektrische Spezifikationen | |
|---|---|
| Impedanz (Ohm) | 50 |
| Frequenz (GHz) | 6 |
| Innenkontakt Spezifikationen | |
|---|---|
| Federweg empf. (mm) 2 | 4 |
| Federweg max. (mm) 2 | 4.5 |
| Vorspannung (cN) 2 | 38 |
| Federkraft (cN) 2 | 100 |
Grafiken
Beschreibung des Produkts

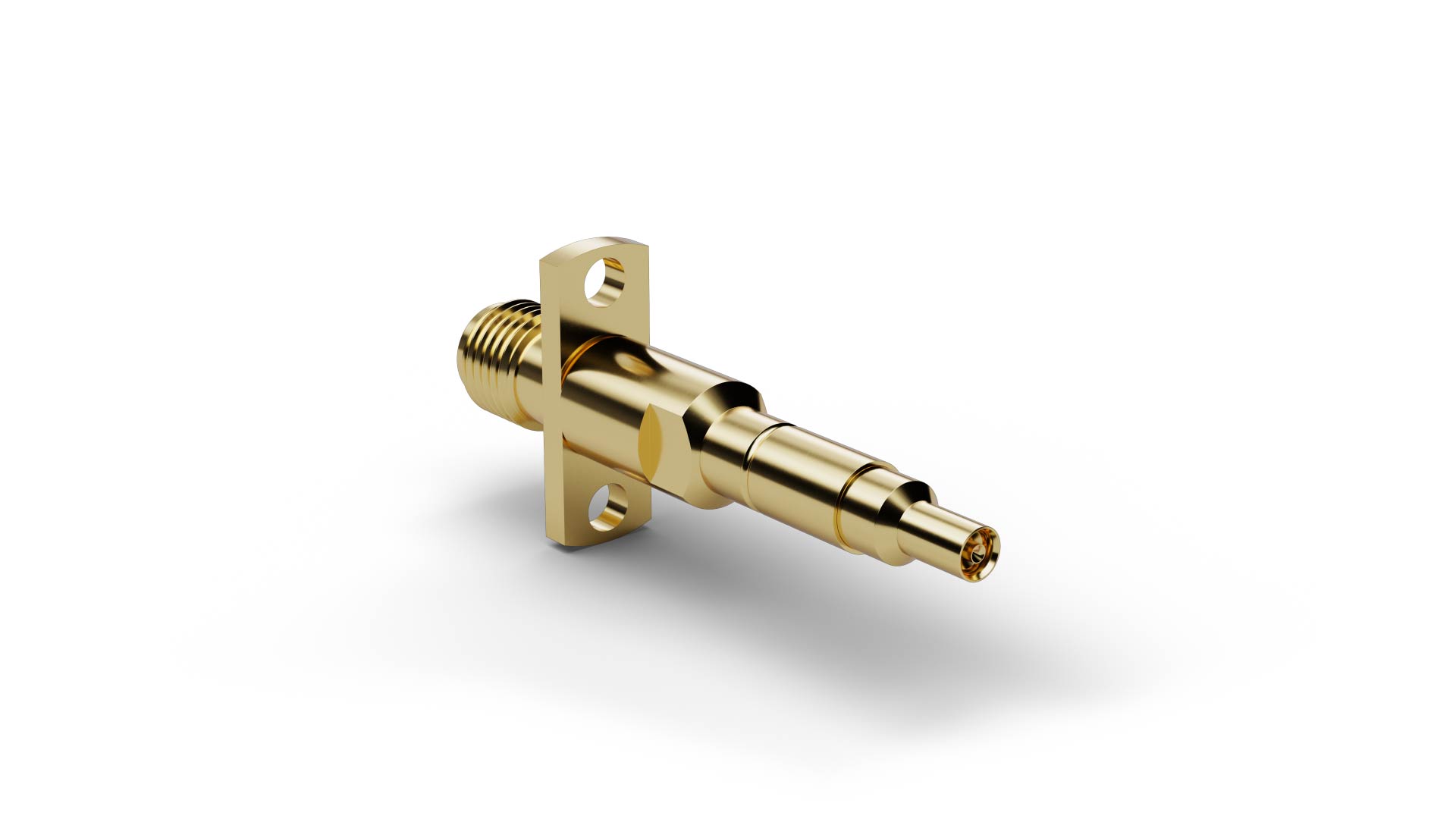

Der Hochfrequenzstift HF66UFL016G500SMAfF (Artikelnummer 1131576) ist für die zuverlässige Übertragung hochfrequenter Signale in Prüf- und Testanwendungen ausgelegt. Mit einer definierten Impedanz von 50 Ω unterstützt HF66UFL016G500SMAfF eine angepasste Signalführung und hilft, Reflexionen sowie Signalverluste an der Prüfschnittstelle zu begrenzen. Der Frequenzbereich reicht bis 6 GHz; die Ausführung ist für die Kontaktierung von Steckverbindern vom Typ UFL vorgesehen. Bei HF66UFL016G500SMAfF sorgen Federkräfte von 400 cN außen und 100 cN innen für eine definierte mechanische Kontaktierung.
