Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F100HP |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | HP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.3 |
| Herausraghöhe (mm) | 8.4 |
| Durchmesser Kopfform (mm) | 1.57 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 54 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Progressive |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 130 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 40 |
Grafiken
Beschreibung des Produkts

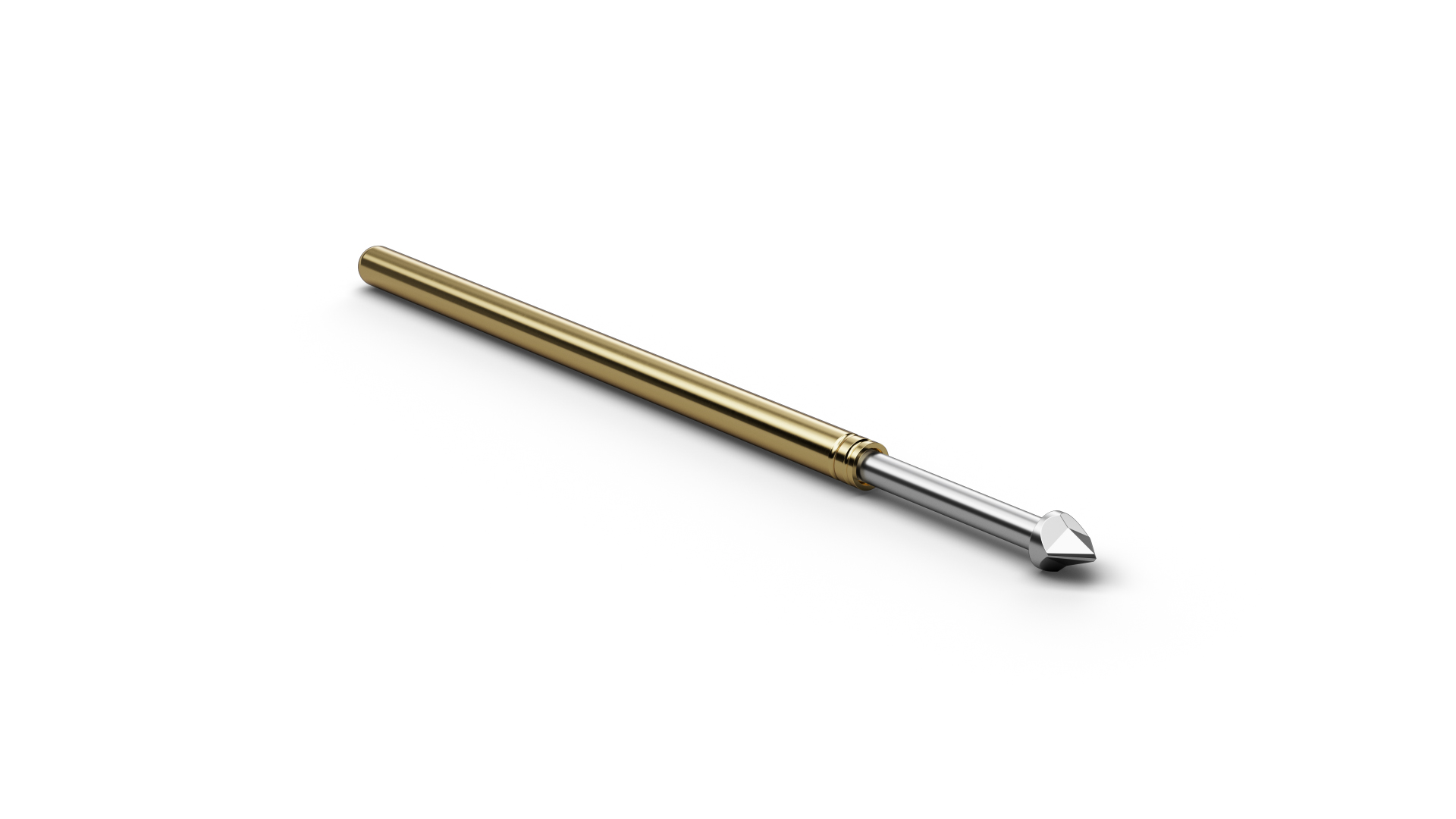

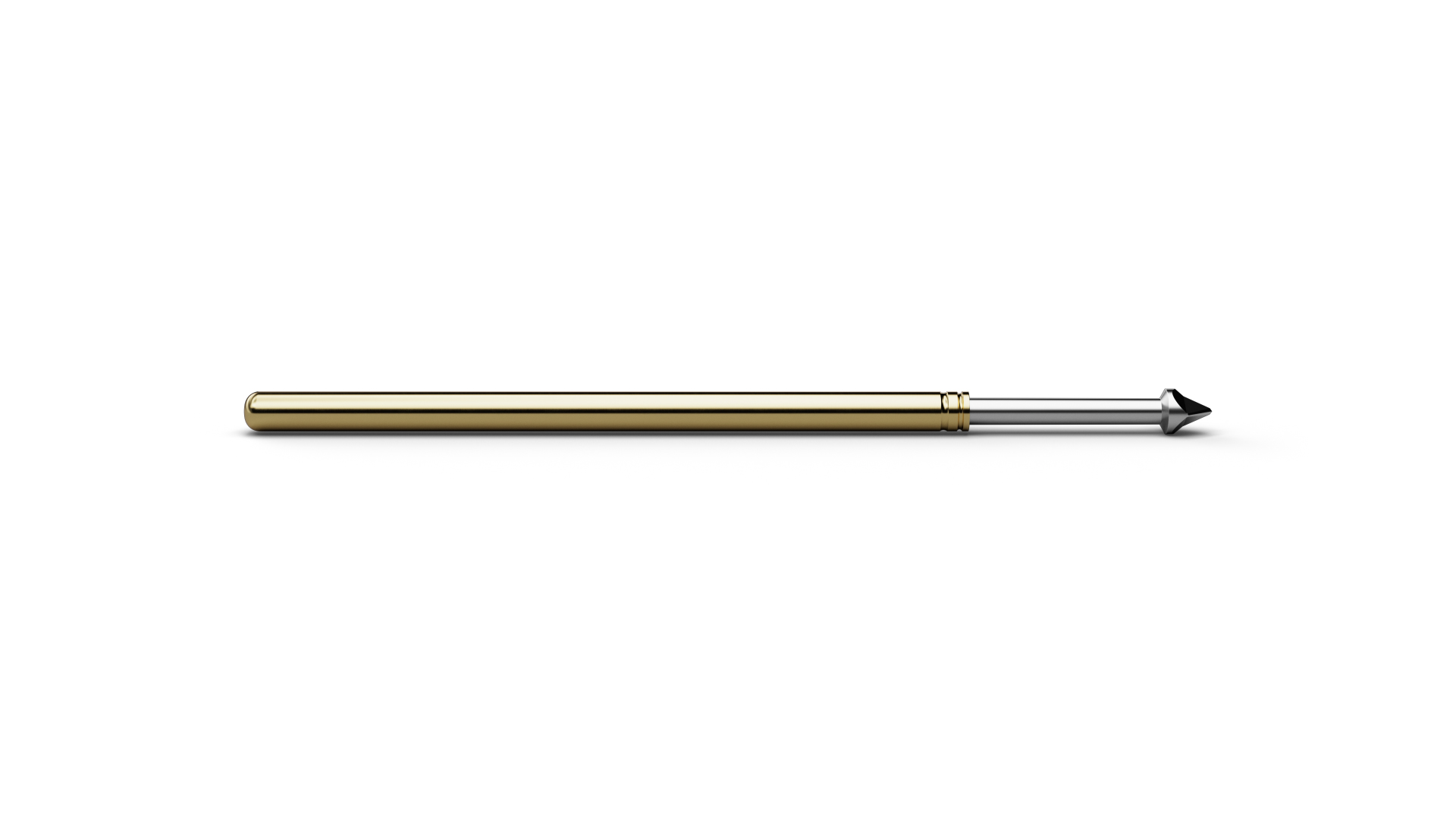

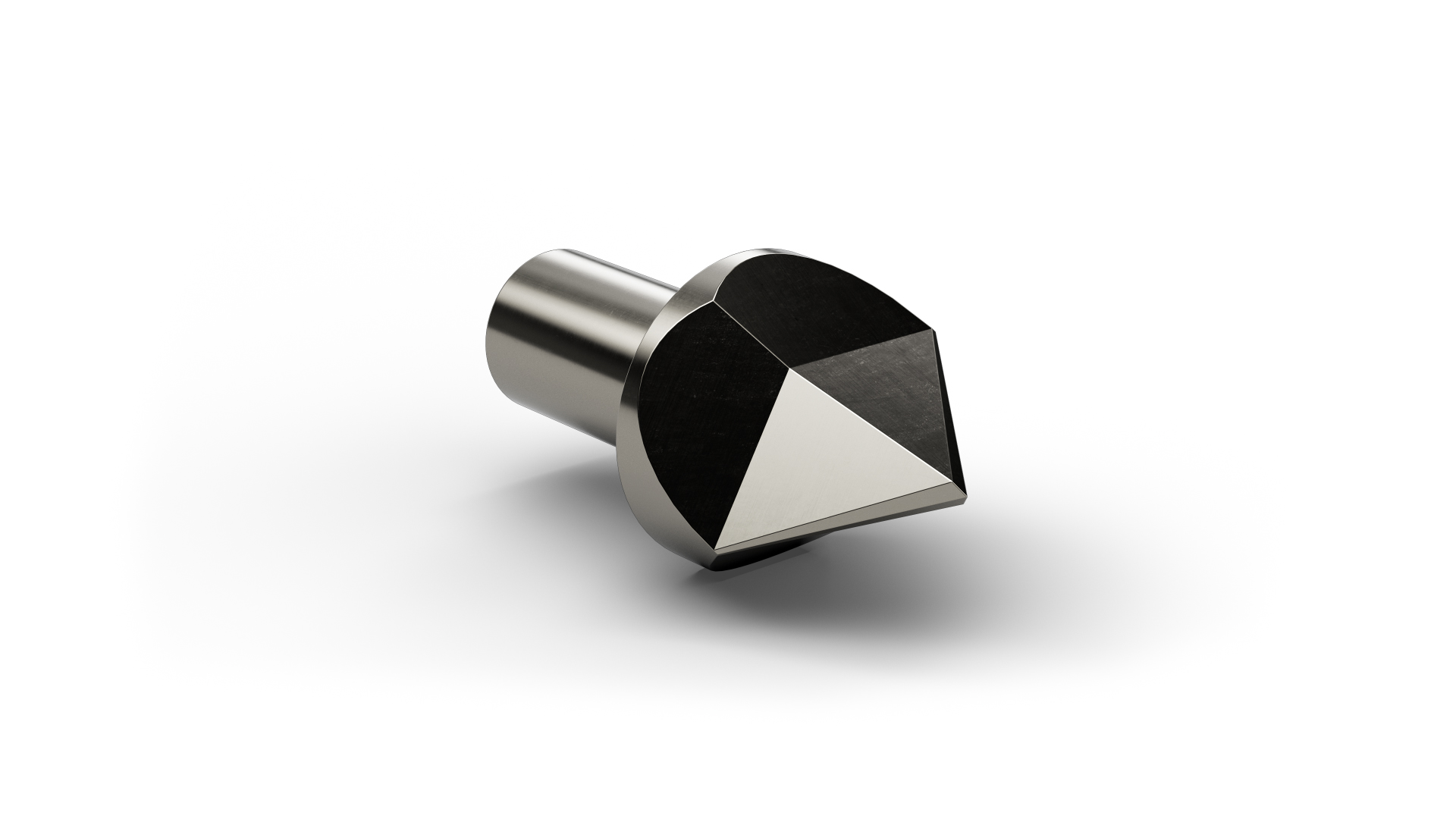

Der Basis Kontaktstift F10054S157P200HP (Artikelnummer 1137813) ist ein gefederter Kontaktstift zur temporären Kontaktierung von Testpunkten. F10054S157P200HP gehört zum Basisprogramm für ICT/FCT; Kopfform, Federkraft und Oberfläche werden dabei auf den jeweiligen Testpunkt abgestimmt. Die Ausführung kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 54 (Vierkantlanze, abgesetzt) und einem Kopfdurchmesser von 1,57 mm. F10054S157P200HP ist für 5 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 40 mΩ. Die Kombination aus P-Coating und HP-Federvorspannung macht F10054S157P200HP zu einer Variante für Kontaktstellen, an denen Rückstände oder harte Oberflächenschichten die elektrische Kontaktierung erschweren können.
