Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | H502 |
| Raster (mm / mil) | 2,54 / 100 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.9 |
| Durchmesser Pressring (mm) | 1.8 |
| Durchmesser außen (mm) | 1.68 |
| Höhe Bund (mm) | 0.7 |
| Materialien und Oberflächen | |
|---|---|
| Werkstoff, Beschichtung | Neusilber, Gold |
| Mechanische Spezifikationen | |
|---|---|
| Anschluss | Wire Wrap |
Beschreibung des Produkts

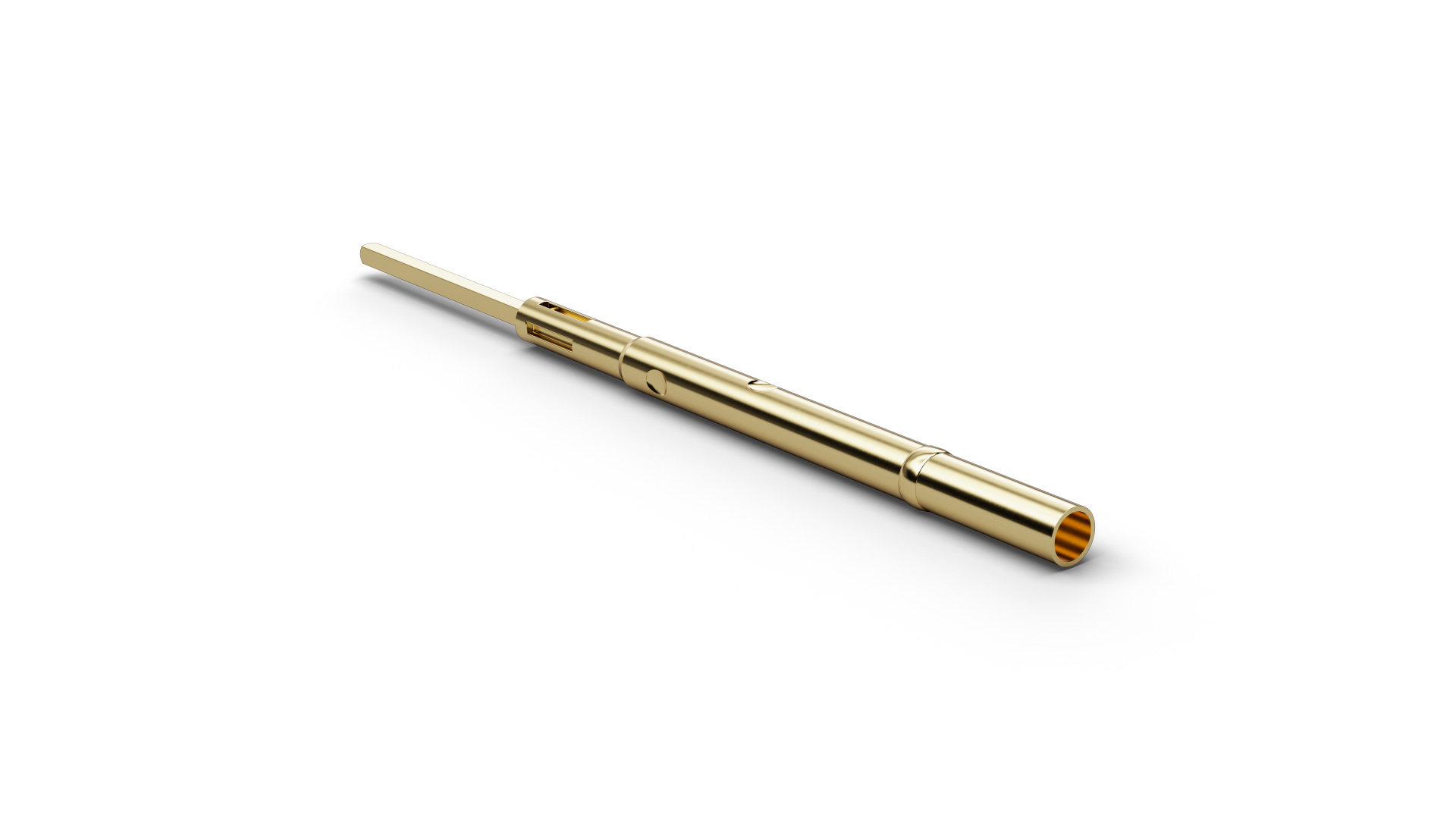

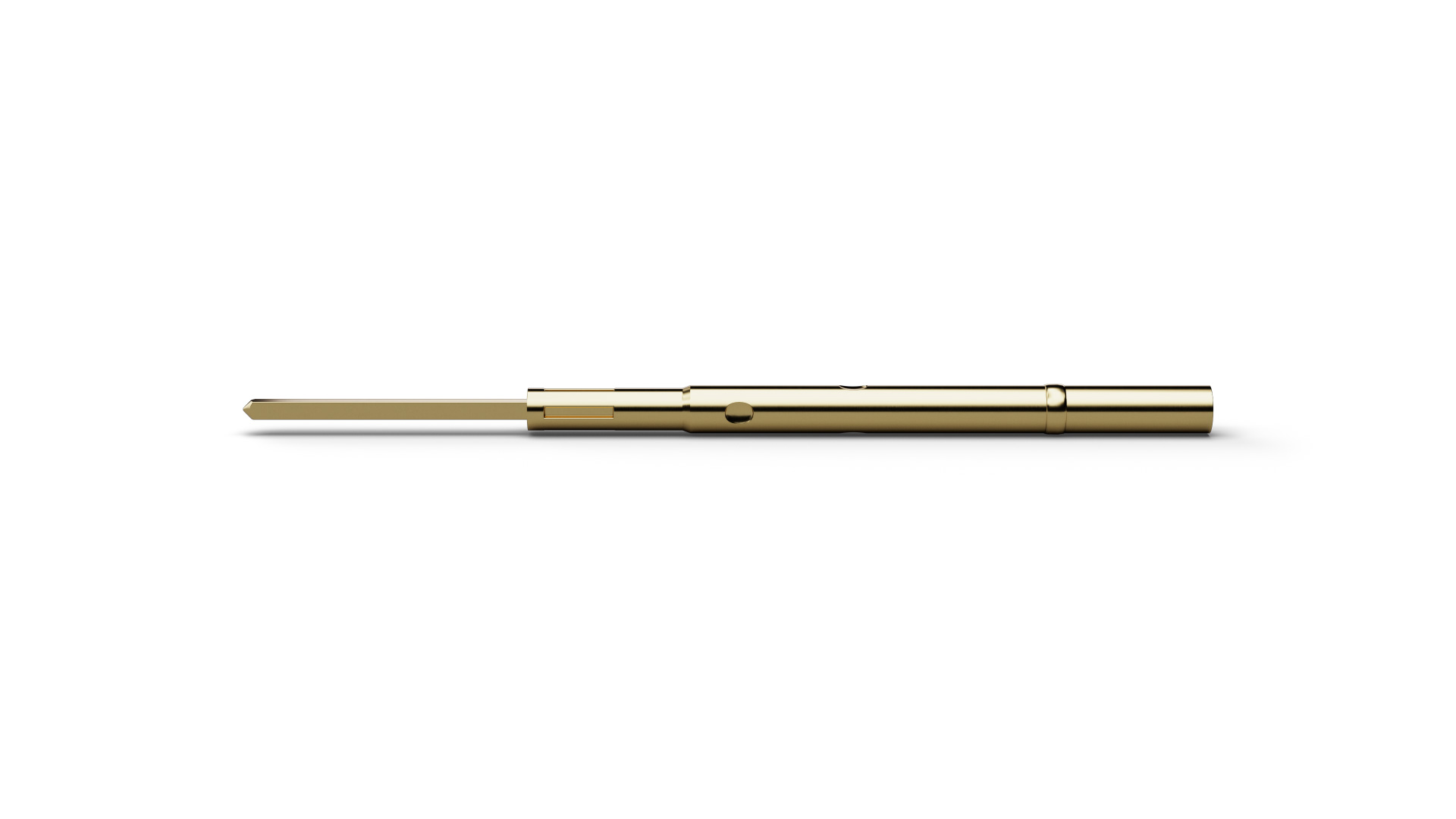

Die Hülse H502WWS1 (Artikelnummer 1164687) führt und positioniert einen passenden Kontaktstift in definierter Lage im Prüf- oder Kontaktieraufbau. Für die elektrische Anbindung von H502WWS1 ist ein Wire Wrap vorgesehen. Für den Einbau sind Außendurchmesser 1,68 mm, Länge 33,9 mm. Die Hülse H502WWS1 ist für ein Raster von 2,54 mm / 100 mil ausgelegt. Die Hülse H502WWS1 besteht aus Neusilber und ist mit Gold beschichtet.
