Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F050 |
| Raster (mm / mil) | 1,27 / 50 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 43.2 |
| Herausraghöhe (mm) | 6.9 |
| Durchmesser Kopfform (mm) | 0.5 |
| Durchmesser Mantel (mm) | 0.78 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 90 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.05 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 3 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

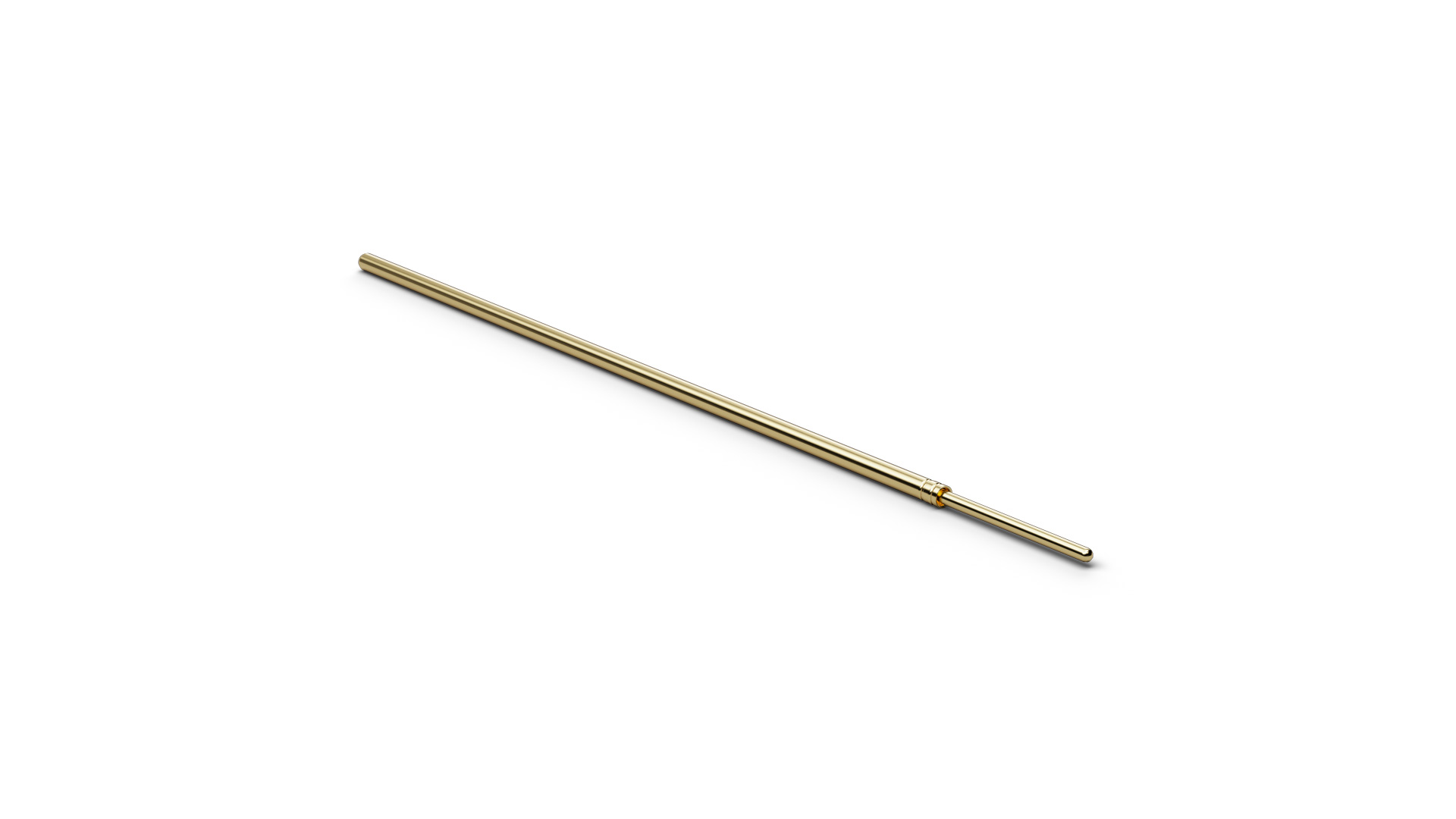

Mit F05011B050G200 (Artikelnummer 1169803) steht ein Basis Kontaktstift für definierte elektrische Kontakte in ICT- und Funktionstest-Adaptern zur Verfügung. Mit Kopfform 11 (Kugelkopf) verbindet F05011B050G200 den ICT/FCT-Einsatz mit einer Geometrie für saubere Kontaktflächen, bei denen möglichst wenige Markierungen oder Kratzer entstehen sollen. F05011B050G200 kombiniert ein Raster von 1,27 mm / 50 mil mit Kopfform 11 (Kugelkopf) und einem Kopfdurchmesser von 0,5 mm. Die elektrische Auslegung von F05011B050G200 sieht 3 A Dauerstrom vor.
