Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | HCF763 |
| Raster (mm / mil) | 4,50 / 177 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 51.6 |
| Herausraghöhe (mm) | 21.1 |
| Durchmesser Kopfform (mm) | 3.5 |
| Durchmesser Mantel (mm) | 3.5 |
| Durchmesser Kragen (mm) | 4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 89 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Silber |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 500 |
| Federkraft (cN) | 1000 |
| Federweg empf. (mm) | 4.4 |
| Federweg max. (mm) | 6.5 |
| DUT | 0,80 Blech |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 60 |
| Typ. Durchgangswiderstand (mOhm) | 1.5 |

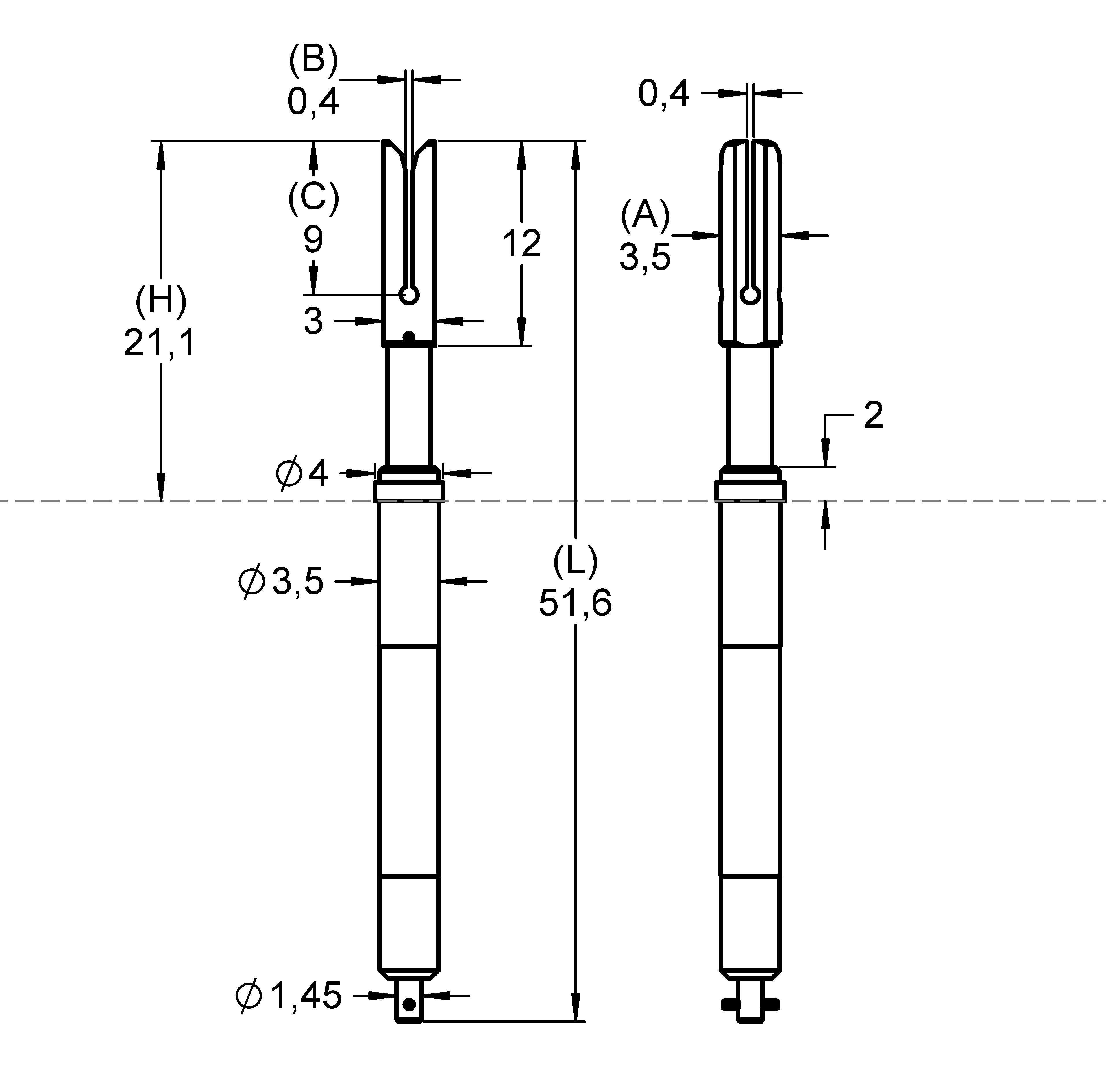

Grafiken
Beschreibung des Produkts

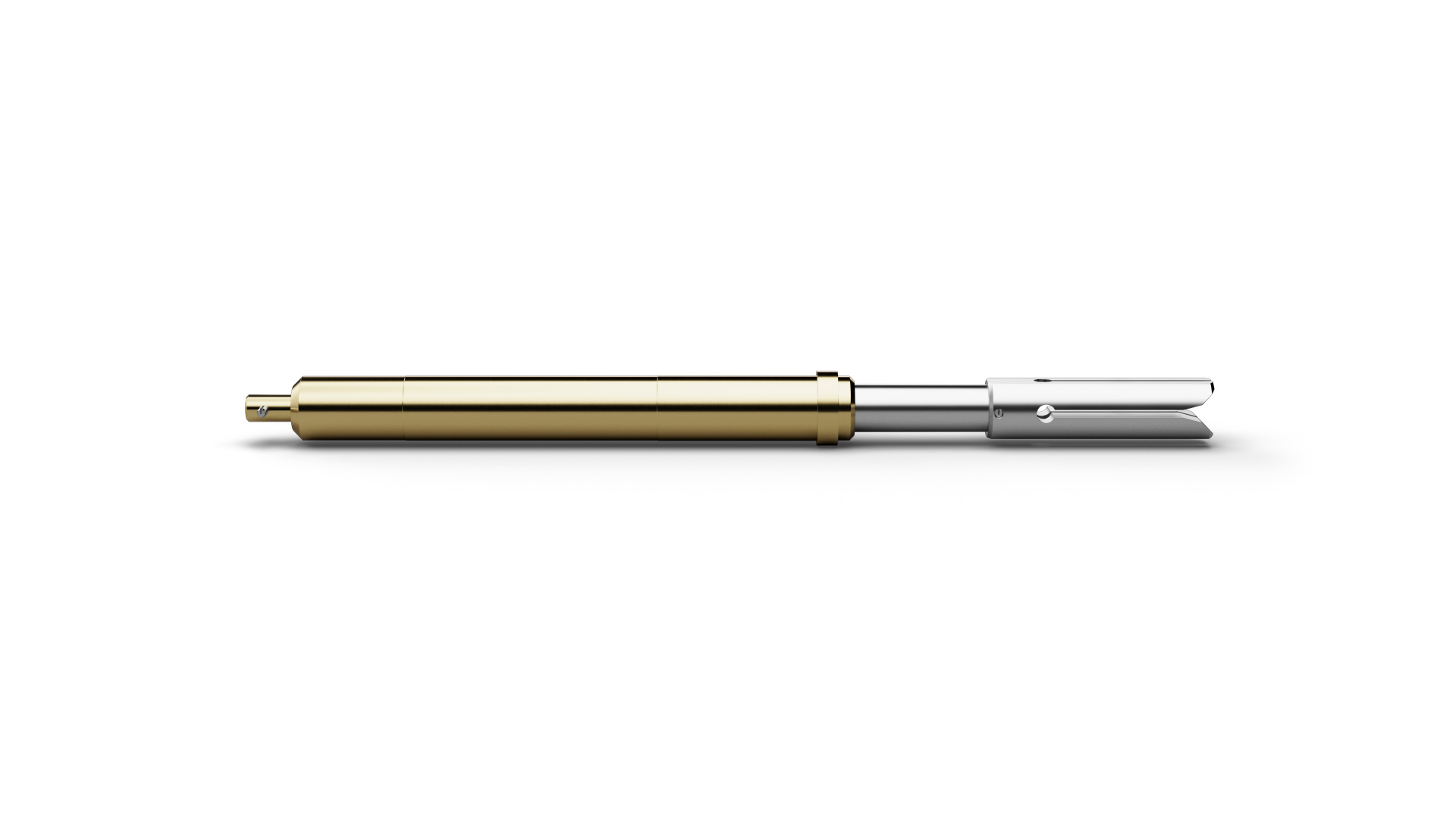

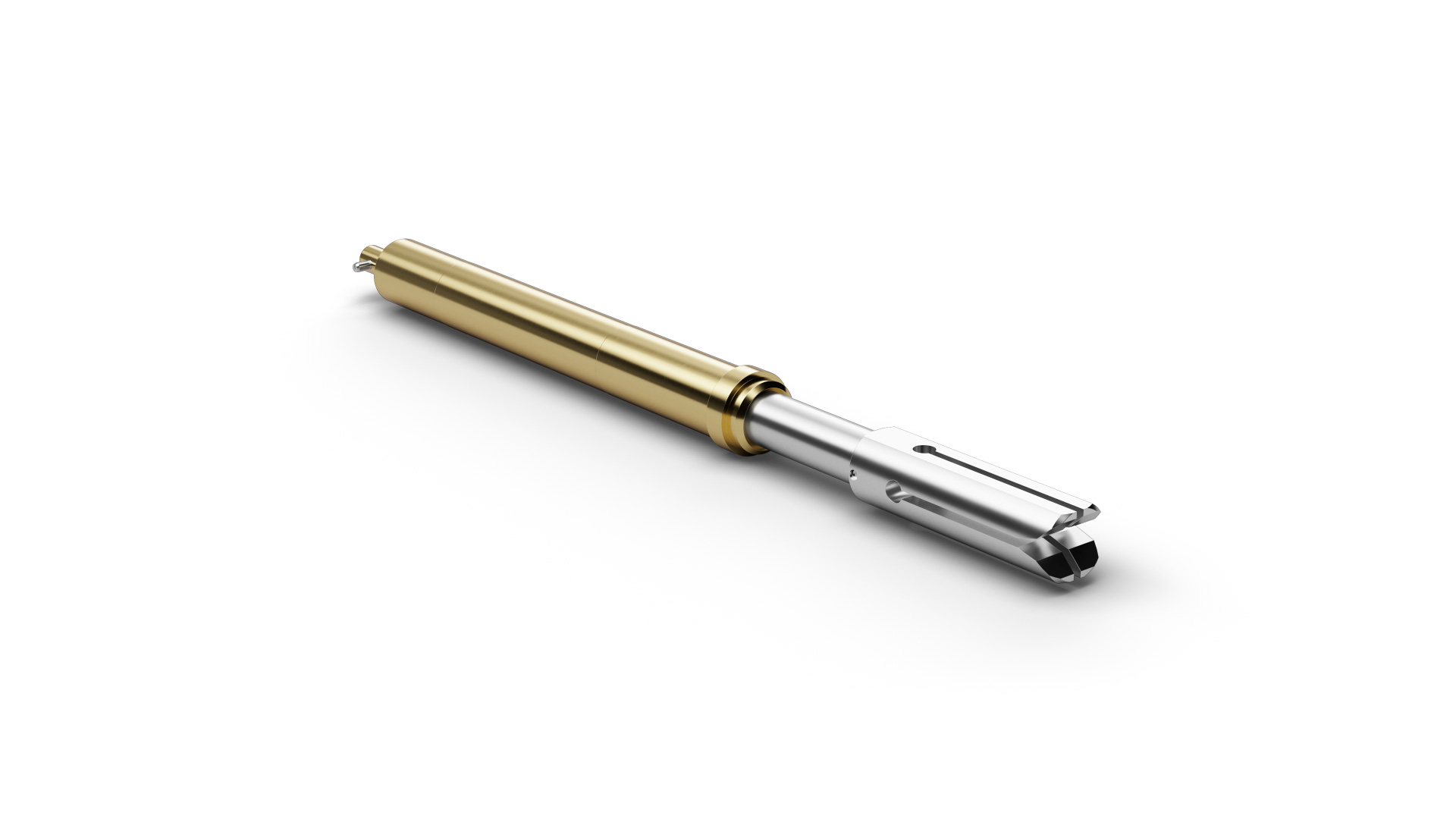

Der Hochstromstift HCF76389B080S1000 (Artikelnummer 1177497) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF76389B080S1000 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF76389B080S1000 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Elektrisch sind 60 A Dauerstrom und 1,5 mΩ typischer Durchgangswiderstand spezifiziert. Kopfform 89 (Sonderausführung der Spatelspitze) besitzt einen Durchmesser von 3,5 mm. Der Kolben aus Kupfer-Beryllium ist mit Silber beschichtet.
